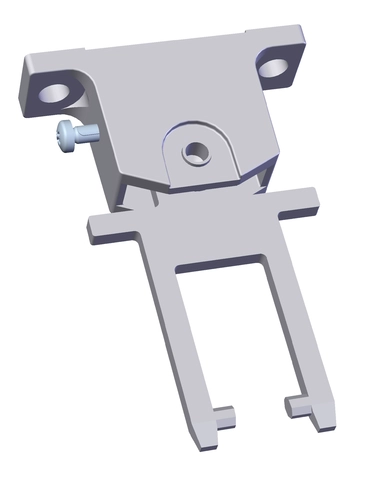

RADIUSBETAETIGER-X-LR-N (Order no. 098082)

安全スイッチ NX/TX 用左/右ヒンジ アクチュエーター

  • ステンレススチール製アクチュエーター
  • アクチュエーターごとに 2 個のステンレススチール製安全ネジ
RADIUSBETAETIGER-X-LR-N (Order no. 098082)

Description

ヒンジアクチュエーター

300mm 未満のドア半径には、ヒンジ・アクチュエーターを使用してください。アクチュエーターのスプリングの動きにより、アクチュエーティング・ヘッドでのアクチュエーターの詰まりによる損傷を防ぎます。ガードの動きに応じて、アクチュエーターの左/右または上/下を選択してください。

ステンレス製ネジ

付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。

寸法図
寸法図

寸法図

寸法図

Technical data

機械的価値と環境

保管温度 -25 ... 70 °C
オーバートラベル max. 7 mm
ドア半径 min. 100 mm
素材
アクチュエーター ステンレス鋼
ネジ ステンレス鋼

その他

挿入ファンネルの有用性 いいえ

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 098082
Item designation RADIUSBETAETIGER-X-LR-N
Gross weight 0,047kg
Customs tariff number 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
