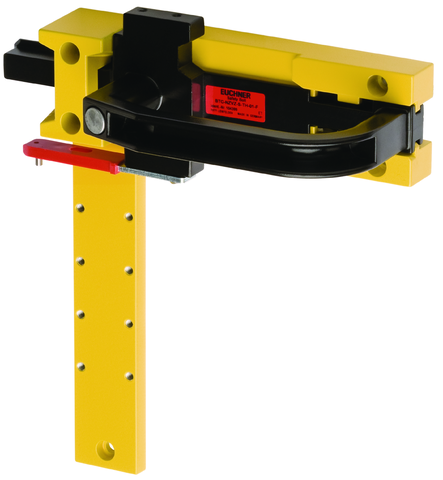

BTC-NZVZ-S-TH-00-X (Order no. 104398)

安全スイッチ NZ.VZ および NZ.VZ.VS 用ボルツ

  • 安全スイッチ NZ.VZ および NZ.VZ.VS 用ボルツ
  • ダイキャスト・アルミニウム製ボルツ
  • 左側または右側ヒンジドア用
  • 約 15 mm のドア・ギャップに適合
BTC-NZVZ-S-TH-00-X (Order no. 104398)

Description

納入範囲

  • ボルツ部品

  • アクチュエーター

別途注文が必要:

  • 安全スイッチ

ドア タイプとドア ヒンジ

ヒンジ付きドアまたはスライドドアに適合、左側および右側ヒンジドアに適合、ドア・ストッパーがあるとドアを内側に開くことはできません。

内蔵ロックアウト・バー

内蔵ロックアウト・バーを使用することで、ボルツを南京錠などで開位置に固定することができます。人が誤って危険エリアに閉じ込められるのを防ぐことが可能です。

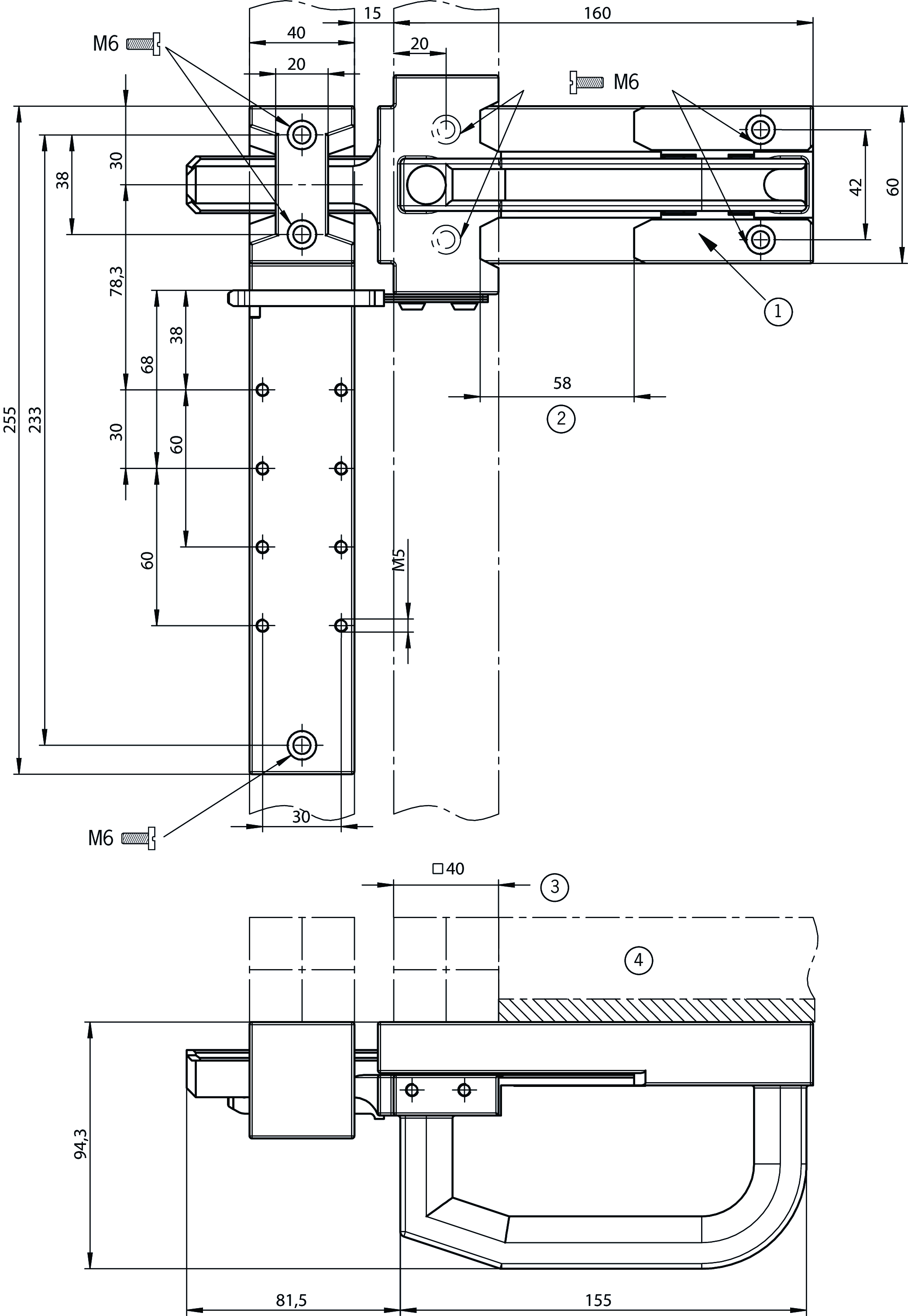

寸法図
寸法図

寸法図

寸法図
1注記: 左右対称のデザインのため、ボルツは左ヒンジまたは右ヒンジ・ドアに使用できます。
2孔
3セーフティ・ガード・フレーム (40×40)
4右ヒンジドア

Technical data

機械的価値と環境

アプローチ方向 AまたはC
取り付け可能な安全スイッチの数 1
エスケープリリース なし
保管温度 -25 ... 70 °C
素材
ハンドル アルミニウム
ガイド・ストリップ アルミニウム
ベース・プレート アルミニウム
スイッチ・ブラケット アルミニウム

その他

ディテント機構 なし

Downloads

Single Documents

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Other Documents

Ordering data

Ordernumber 104398
Item designation BTC-NZVZ-S-TH-00-X
Gross weight 1,229kg
Customs tariff number 83014090000
