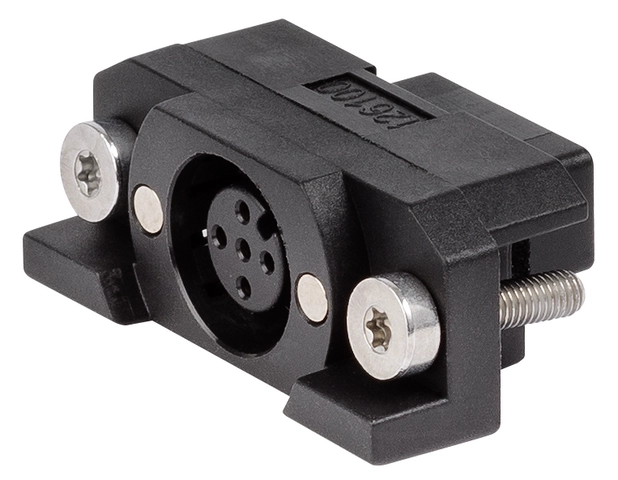

AC-MC-SB-F-B-157025 (Order no. 157025)

モジュール コネクター MLI、5 ピン、ソケット

  • モジュール プラグコネクター MLI、ストレート
  • 直接プラグ可能 (ネジ山なし)
  • ピン数: 5 ピン、ソケット
AC-MC-SB-F-B-157025 (Order no. 157025)

Description

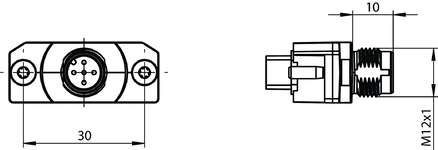

寸法図
寸法図
寸法図
寸法図

寸法図

寸法図

寸法図

寸法図

Technical data

電気的接続値

定格電圧 36 V
定格電圧 30 V
公称電流
40 °C で 4 A
EN 60664-1 準拠の汚染度 3

機械的価値と環境

保管温度 -30 ... 70 °C
周囲温度 -30 ... 55 °C
接続 1
接続形態 2x M4 ネジ
接続形態 メス プラグ
ピン数 5
保護等級 IP65 (関連する嵌め合い部品とネジによりしっかりと締めこまれている場合のみ。)
挿入サイクル 100
素材
プラグ ハウジング プラスチック
接続 2
接続形態 コネクタ (ロックされていない)
接続形態 メス プラグ
タイプ仕様 EUCHNER
ピン数 5
保護等級 IP65 (関連嵌め合い部品にしっかりと挿入されている場合のみ。)
挿入サイクル 100
素材
プラグ ハウジング プラスチック

Downloads

Ordering data

Ordernumber 157025
Item designation AC-MC-SB-F-B-157025
Gross weight 0,02kg
Customs tariff number 85389099990
