C-M23F12-12XDIFPU20,0-M23M12-168002 (Order no. 168002)

ZSB 用延長ケーブル

  • ソケット コンタクト付きカップリング・プラグコネクター、12 ピン
  • オス コンタクト付きプラグコネクター、12 ピン
  • ネジロック M23
  • PUR ケーブル
  • ケーブル長 20 m、ストレート

Description

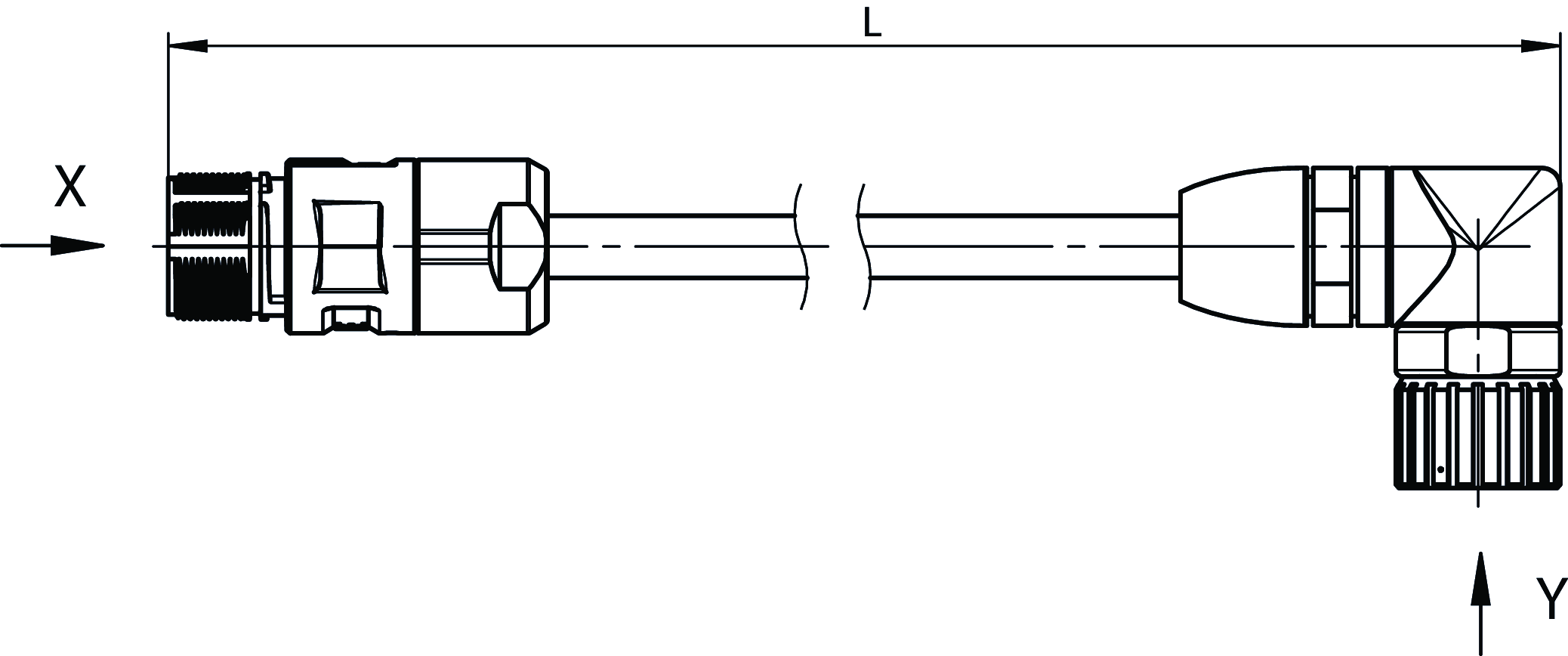

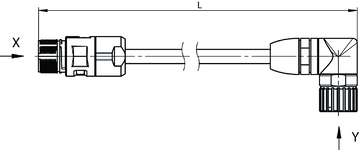

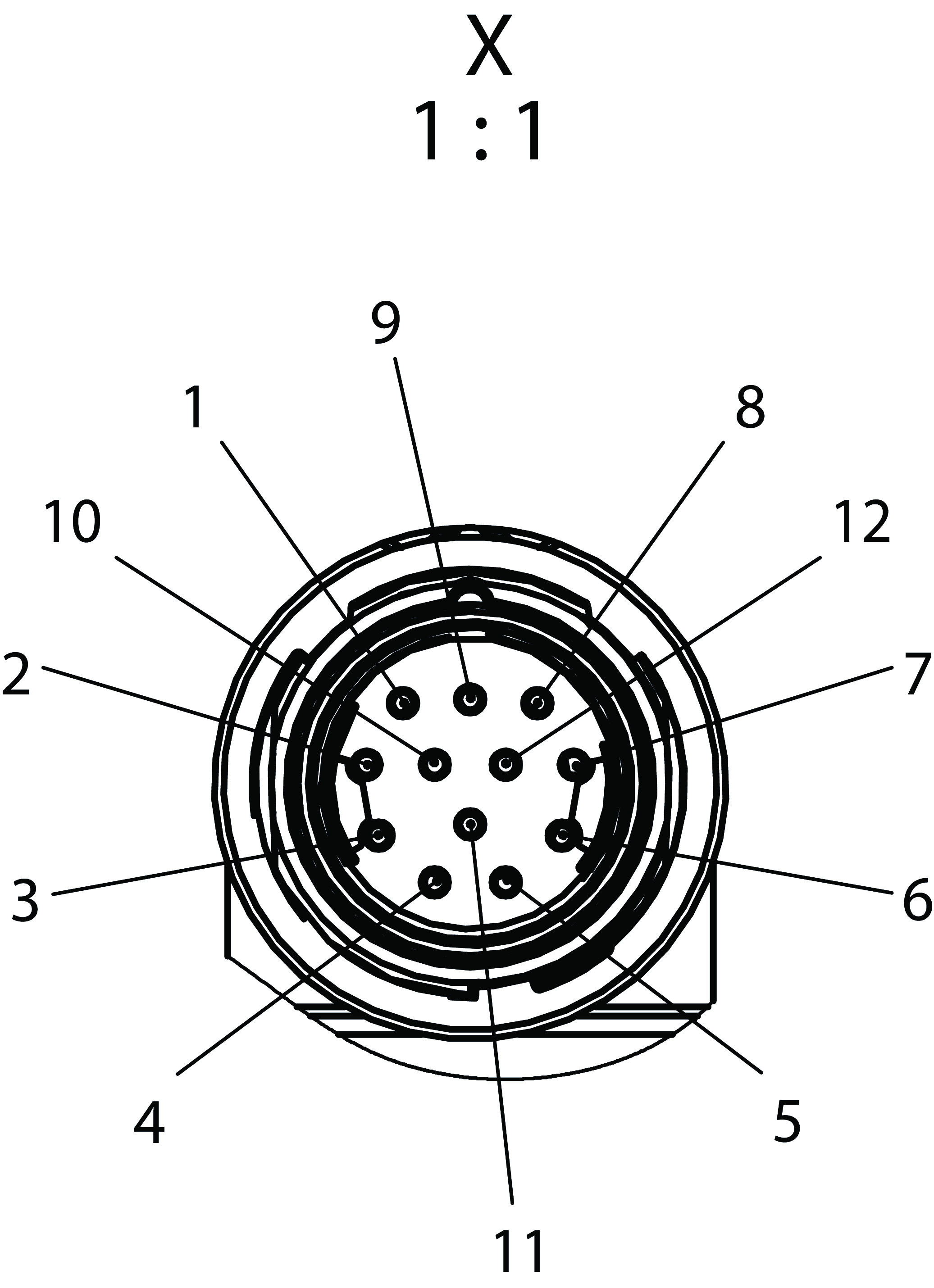

寸法図
寸法図
寸法図
寸法図
寸法図
寸法図

寸法図

寸法図

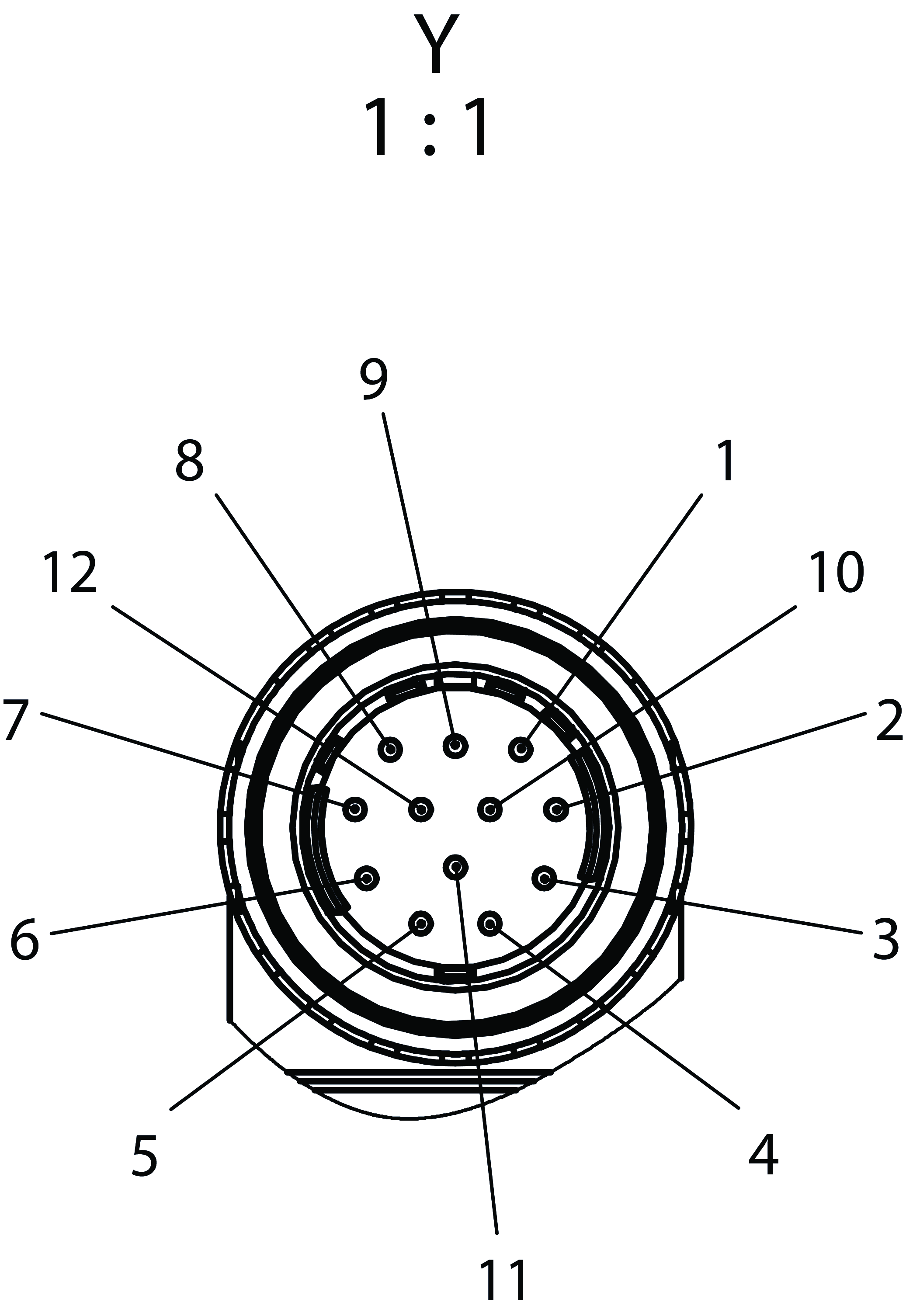

Yオス コンタクト付きプラグコネクター

寸法図

寸法図

寸法図

寸法図

Technical data

機械的価値と環境

導体断面積 4 x 0.5 mm² (シールド付き) 4 x 0.5 mm² 8 x 0.14 mm²
導体の数 16
動的曲げ半径 ≥ 15 × ケーブル径
静的曲げ半径 ≥ 7.5 × ケーブル径
保管温度 -30 ... 80 °C
ケーブル種類 ストレート
ケーブル径 9.8 mm
ケーブル長 20 m
制動チェーンの適合性 いいえ
ケーブル周囲温度 (静的) -30 ... 80 °C
インターロック
プラグコネクター ネジロック M23
素材
被覆 PUR
接続 1
接続形態 カップリング・プラグコネクター
接続形態 メス プラグ
プラグコネクター名称 PRO M23
ケーブル コンセント ストレート
ピン数 12
保護等級 IP66 (挿入状態で)
プラグロック ネジロック M23
接続 2
接続形態 プラグコネクター
接続形態 オス・プラグ
プラグコネクター名称 RC M23
ケーブル コンセント アングル付き
ピン数 12
保護等級 IP67 (挿入状態で)
プラグロック ネジロック M23

Downloads

Ordering data

Ordernumber 168002
Item designation C-M23F12-12XDIFPU20,0-M23M12-168002
Gross weight 3,62kg
Customs tariff number 85444290
ECLASS 27-06-03-04 Appliance cord (data cable)
