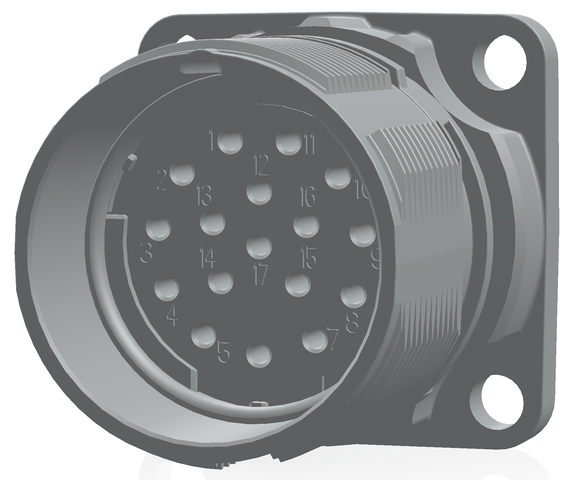

メス・フランジ・コネクター、17 ピン
Description
フランジ・コネクター
イネーブル・スイッチを接続するためのフロント・ウォール取り付け用。ハンダ付けコンタクト付き。
寸法図
寸法図
寸法図
Technical data
電気的接続値
| 接続断面図 | 0.08 ... 1.00 mm² |
| 定格電圧 | 125 V |
| 定格インパルス電圧 Uimp | 2 kV |
| 公称電流 | max. 8 A |
機械的価値と環境
| 接続形態 | |
| はんだ接点 | プラグコネクター M23x1 |
| 接続形態 | 雄ネジ付きメス・プラグ |
| 保管温度 | -40 ... 125 °C |
| ピン数 | 17 |
| 保護等級 | IP66/IP68 (挿入されネジがしっかりと締めこまれている状態) |
| プラグロック | ネジロック |
| 周囲温度 | -40 ... 125 °C |
| 素材 | |
| プラグ ハウジング | GD-Zn |
| 絶縁体 | PBT |
Downloads
使用方法
Safety information
Doc. no.
Version
Language
Size
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
適合宣言
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC20001578
Version
Language
Size
0,2 MB
Ordering data
| Ordernumber | 168392 |
| Item designation | AC-SC-M23F17G-168392 |
| Gross weight | 0,035kg |
| Customs tariff number | 85444290900 |
