TZ1LE024BHA-C2399 (Order no. 119367)

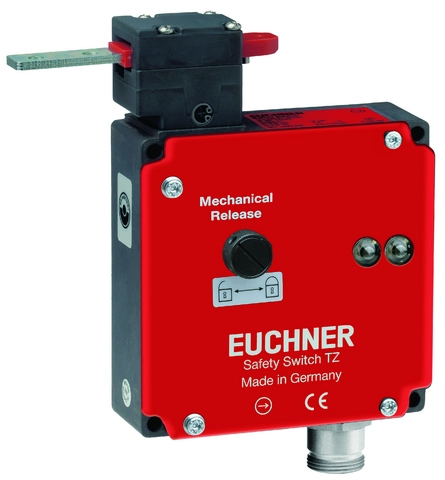

安全スイッチ TZ、プラグコネクター BHA (MR10)、押しボタンによるエスケープリリース、手動解除、特殊配線

  • プラグコネクター BHA (MR10)
  • 押しボタン付きエスケープリリース
  • 手動解除
  • LED インジケーター
  • 赤カバー
  • 左側に取り付けられたアクチュエーティング・ヘッド
  • 閉回路電流方式
TZ1LE024BHA-C2399 (Order no. 119367)

Description

アプローチ方向

横

90° 単位で調整可能

ガードロック方式

電源オンでロック解除: 閉回路電流方式ガードロックによるガードでは、ガードロック ソレノイドに電源が供給されるまでスプリング力によりそのガードがロックされます。ソレノイド力によりロック解除されます。メカニカル ガードロックという用語も使われます。

LED インジケーター

電圧がガードロック ソレノイドに加えられると、LED インジケーターが赤で点灯します。安全ドアが閉じてロックされていると、LED インジケーターが緑で点灯します。

スイッチ素子

SK

2121

スローアクション・スイッチング・コンタクト

ドア・モニタリング用接点: 3 つの強制開離接点

ÜK

2121

スローアクション・スイッチング・コンタクト

ガードロック用接点: 4 つの強制開離接点

エスケープリリース

これは危険ゾーン内から工具を使用せずにガードロックを手動で解除するのに使用します。

アクセサリーが必要

アクチュエーターは含まれていません。

スイッチング機能
スイッチング機能
寸法図
寸法図
配線図、SK:2121H/ÜK:2121H-C2399
配線図、SK:2121H/ÜK:2121H-C2399
配線図
配線図
電気機械式安全スイッチ使用例

機能図面

機能図面

寸法図

寸法図
1アクチュエーターは別途オーダーしてください。
2調整可能方向
3安全スイッチおよびアクチュエーターは、治具/機械への取り付け時に一緒に配置しなければなりません。
4ガードは、絶対に機械式のストッパーとして使用しないでください。
5手動解除はシーリングできません
6エスケープ リリース: エスケープ リリース機能を有効化する際に、アクチュエーターに張力が一切かからないようにしてください
a作動開始しない深さ: アクチュエーターはガイド・スロット内に入っていますが、入っている深さがこれを超えるまで、機能は作動開始しません。
bスイッチング動作完了。間違いなくスイッチが入るためには、アクチュエーターがこの位置まで入ってこなければなりません。スイッチが切れるためには、アクチュエーターがポイント a まで後退しなければなりません。

接続例

接続例
square_grey_dark.epsドア・モニタリング
square_grey_light.epsソレノイド・モニタリング

接続例

接続例
1使用プラグ: MIN-10MR-1-18...Mencom Corporation www.mencomcorp.com
2プラグコネクターは位置合わせされていません

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643586_SafetySwitch T_STc_UL_us_E155795_2/4

操作・表示素子

LEDディスプレイ ソレノイド電圧に相当する動作電圧 (LED 2 個; 緑、赤)

電気的接続値

ヘッジ max. 4 A ジー (> 70 °C => 2A gG)
電力消費量 10 W
定格絶縁電圧 Ui 250 V
定格インパルス電圧 Uimp 1.5 kV
利用区分
AC-15 4A 230V (>70 °C =>2 A)
DC-13 4A 24V (>70 °C =>2 A)
ソレノイド動作電圧
AC/DC 24 V -15% ... +10%
ソレノイドデューティサイクル 100 %
スイッチング電圧
10 mA で最低 12 V
スイッチング電流
24V で最低 1 mA
熱定格電流 Ith 4 A (>70 °C =>2 A)

機械的価値と環境

Anfahrgeschwindigkeit max. 20 m/min
アプローチ方向
左側アクチュエーティング・ヘッド C
接続形態
1 x プラグコネクター BHA10 (9 ピン+PE、ドア・ポジション用強制開離コンタクトおよび直列結合したガードロック・モニタリング用強制開離コンタクト、ドア・ポジション用 NC 接点および直列結合したガードロック・モニタリング用 NC 接点)
ドア位置強制開離コンタクトの数 4
ガード ロック モニタリング強制解離コンタクトの数 4
抜き取り力 30 N
アクチュエーション頻度 max. 1200 1/h
アクチュエーティング力 35 N
フタ 赤
取り付け向き すべて
挿入深さ 52 mm
保管温度 -25 ... 80 °C
機械的寿命 1 x 10⁶
保持力 10 N
スイッチング原理 スローアクション・スイッチング・コンタクト
保護等級 IP65
周囲温度 -25 ... 80 °C
素材
ハウジング 陽極酸化処理ダイキャスト合金
お問い合わせ 銀合金、金フラッシュ
ロック保持力 Fmax 2000 N
ロック保持力 FZh 1500 N
ガードロック方式 閉回路電流方式

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
ガード位置の監視3x10620 y
重要! DC-13 100 mA/24V で有効な値
ガードロックの監視3x10620 y
重要! DC-13 100 mA/24V で有効な値


せいぞうせきにん最大SILカテゴリー耐用時間
ガードロックの制御ガードロックの外部制御による20 y


その他

C 番号
C2399 補助リリースおよびエスケープリリース付き

アクチュエーター ACTUATOR-Z-GN との組み合わせ

オーバートラベル 16 mm

アクチュエーター ACTUATOR-Z-G との組み合わせ

オーバートラベル 4 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 119367
Item designation TZ1LE024BHA-C2399
Gross weight 1,417kg
Customs tariff number 85365019000
ECLASS 27-27-26-03 Safety switch with guard control
