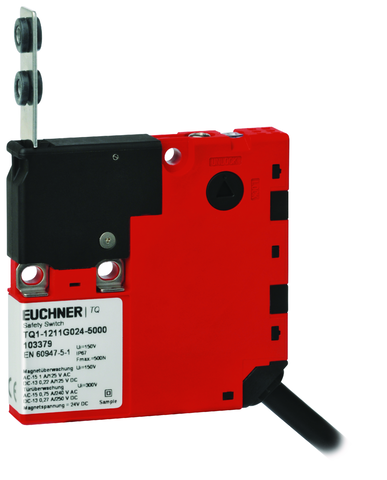

TQ1-1211SG024-5000 (Order no. 104749)

安全スイッチTQ、接続ケーブル5m

  • 接続ケーブル、5 m
  • 3方向からの補助リリース
  • スイッチング素子 1211S
  • LED インジケーター
  • 閉回路電流方式
TQ1-1211SG024-5000 (Order no. 104749)

Description

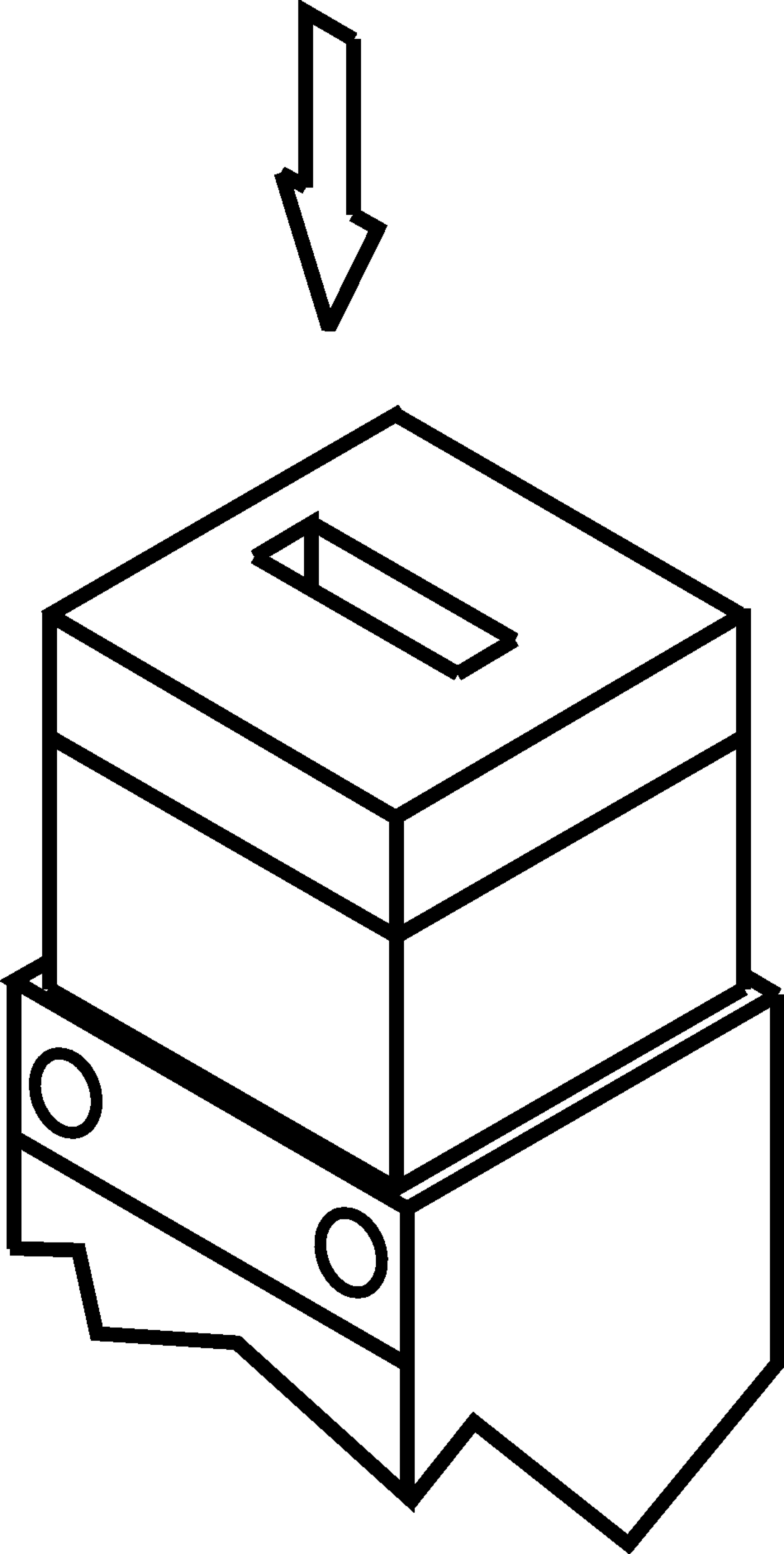

アプローチ方向

縦

ガードロック方式

電源オンでロック解除: 閉回路電流方式ガードロックによるガードでは、ガードロック ソレノイドに電源が供給されるまでスプリング力によりそのガードがロックされます。ソレノイド力によりロック解除されます。メカニカル ガードロックという用語も使われます。

プロセス保護用ガードロック

安全スイッチは、プロセス保護用ガードロック付きインターロック装置の要件を満たしています。安全ガードロック モニタリングは備わっていません。

スイッチ素子

1211S

スローアクション・スイッチング・コンタクト

ガードロック用接点: 1 NC接点 1 NO接点

ドア・モニタリング用接点: 2 つの強制開離接点 + NO 接点 1 個

LED インジケーター

電圧がガードロック ソレノイドに加えられると、LED インジケーターが点灯します。

三角形ウェッジ付き補助リリース

補助リリースにより、停電などの障害が発生した場合でも装置にアクセスすることができます。ロック解除は工具またはキーを使用して実行します。補助リリースは、誤用から保護する必要があります (シーリング、ラッカー)。

納入範囲

手動リリース用の三角スパナは納品書に含まれています。

アクセサリーが必要

アクチュエーターは含まれていません。

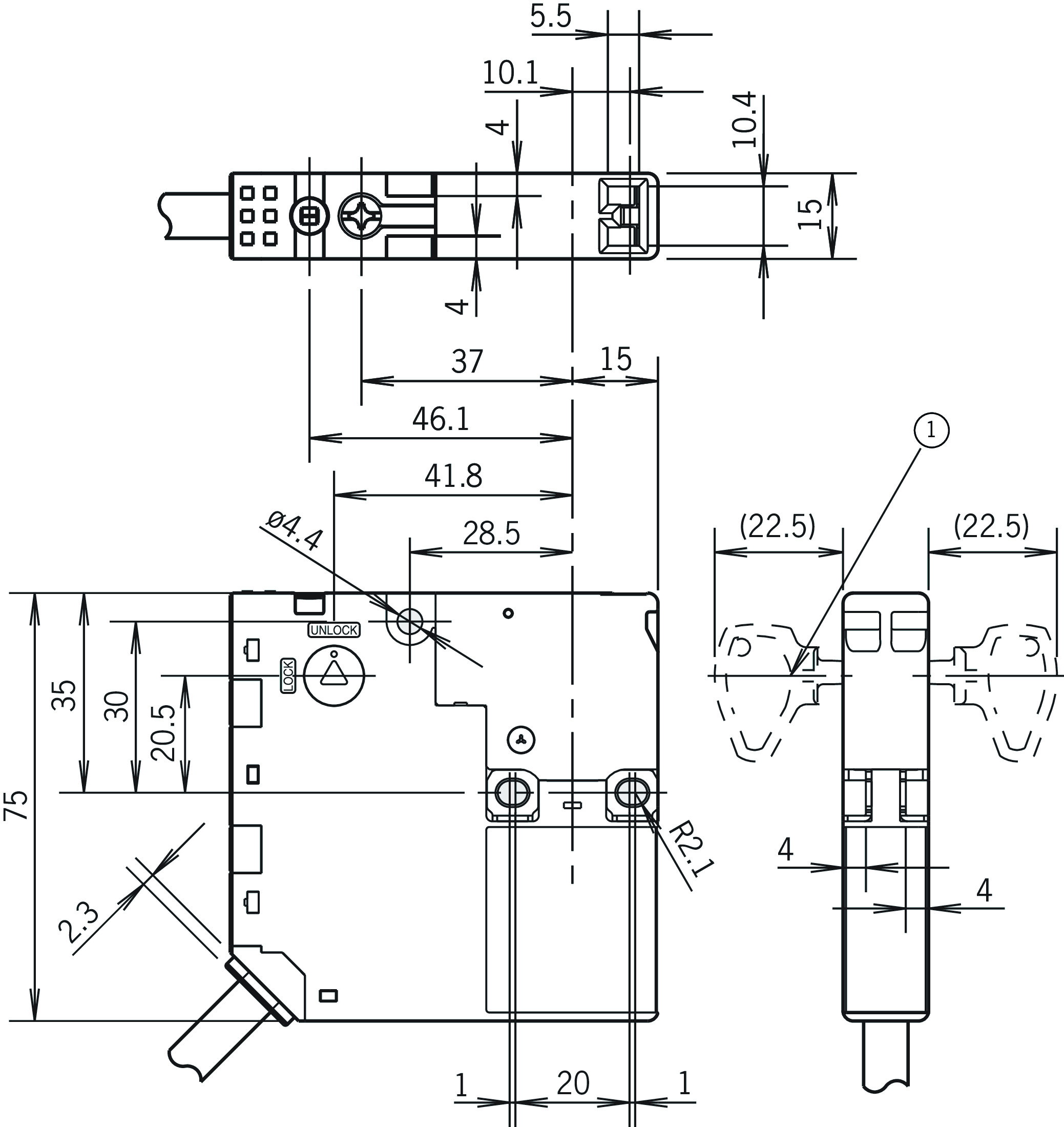

寸法図
寸法図

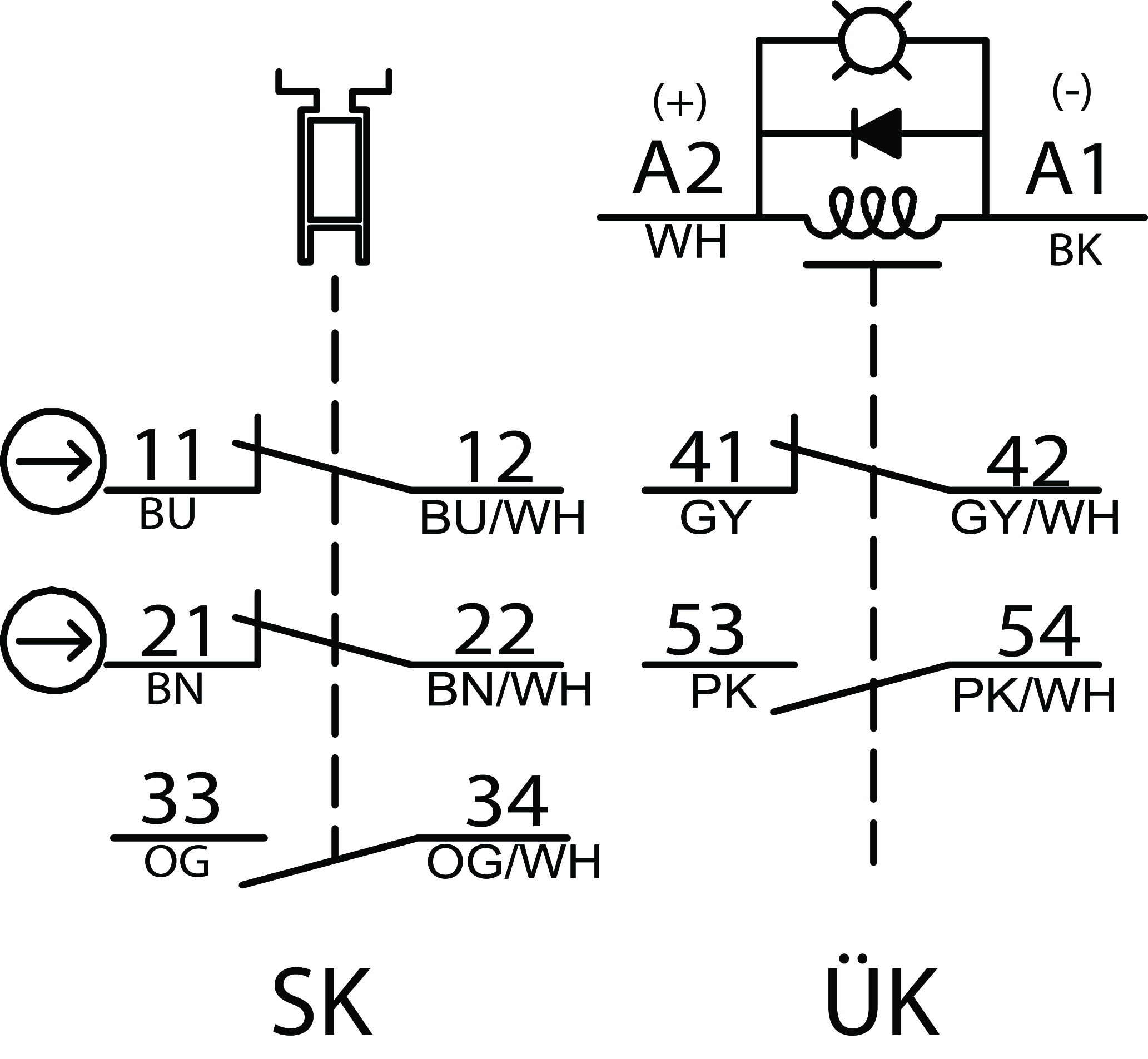

配線図、1211S
配線図、1211S

寸法図

寸法図
1三角キー

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20TÜV Süd München_B 17 06 40393 0023 Rev 01c_UL_us_E93776_9

電気的接続値

ヘッジ max. 2 A ジー
電力消費量 2.7 W
定格絶縁電圧 Ui 300 V
定格インパルス電圧 Uimp 2.5 kV
利用区分
DC-13 モニタリング・コンタクト 0.22A 125V
AC-15 モニタリング・コンタクト 1A 125V
AC-15 セーフティ・コンタクト 0.75A 250V
DC-13 セーフティ・コンタクト 0.27A 250V
ソレノイド動作電圧
DC 24 V -15% ... +10%
ソレノイドデューティサイクル 100 %
スイッチング電圧
10 mA で最低 12 V
スイッチング電流
24V で最低 1 mA
熱定格電流 Ith 2.5 A

機械的価値と環境

Anfahrgeschwindigkeit 3 ... 60 m/min
接続形態 接続ケーブル、5 m
ガード ロック モニタリング NC 接点の数 1
ドア位置 NO 接点の数 1
ガード ロック モニタリング NO 接点の数 1
ドア位置強制開離コンタクトの数 2
抜き取り力 10 N
アクチュエーション頻度 max. 900 1/h
アクチュエーティング力 5 N
取り付け向き すべて
挿入深さ 26.3 mm
保管温度 -25 ... 70 °C
機械的寿命 1 x 10⁶
保持力 1 N
スイッチング原理 スローアクション・スイッチング・コンタクト
保護等級 IP67
周囲温度 -20 ... 50 °C
素材
お問い合わせ 銀合金、金フラッシュ
ハウジング 強化熱可塑性プラスチック
ロック保持力 Fmax 500 N
ガードロック方式 閉回路電流方式

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
ガード位置の監視2x10620 y
重要DC-12 100mA/24Vで有効な値です。


アクチュエーター ACTUATOR-Q-GT、HINGED ACTUATOR-Q-RO、HINGED ACTUATOR-Q-LU、ACTUATOR-Q-WT との組み合わせ

横方向のオーバートラベル 1.9 mm

アクチュエーター ACTUATOR-Q-WTB との組み合わせ

横方向のオーバートラベル 1.3 mm

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 104749
Item designation TQ1-1211SG024-5000
Gross weight 0,6kg
Customs tariff number 85365019000
ECLASS 27-27-26-03 Safety switch with guard control
