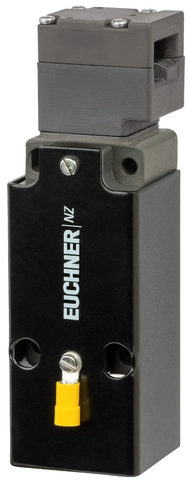

NZ1VZ-2131E-M-EX (Order no. 093660)

安全スイッチ NZ.VZ ATEX、ケーブル挿入口 M20 x 1.5

  • ATEX バージョン
  • ケーブル挿入口 M20 x 1.5
  • 3 つの強制開離コンタクト
  • NO 接点 1 個
NZ1VZ-2131E-M-EX (Order no. 093660)

Description

アプローチ方向

横

90° 単位で調整可能

スイッチ素子

2131H

スローアクション・スイッチング・コンタクト 3 個の強制開離接点 + NO 接点 1 個

納入範囲 ATEX

ATEX ケーブル・グランド M20 x 1.5 付属。

バージョン ATEX

ゾーン 2 および 22 での使用に適しています (ガスおよびダスト)。例 II 3G D。付属のケーブル・グランドを使用してください。

アクセサリーが必要

アクチュエーターは含まれていません。

寸法図
寸法図
配線図、2131H
配線図、2131H
電気機械式安全スイッチ使用例

寸法図

寸法図

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/1

電気的接続値

接続断面図 0.34 ... 1.5 mm²
定格絶縁電圧 Ui 50 V
定格インパルス電圧 Uimp 2.5 kV
利用区分
AC-15 4A 50V
DC-13 4A 24V
IEC 60269-1に準拠した短絡保護機能 4A gG
スイッチング電圧 12 V
スイッチング電流
DC 24V で最低 1 mA
熱定格電流 Ith 4 A

機械的価値と環境

起動速度 max. 20 m/min
アプローチ方向 A
接続形態
1 x ケーブル挿入口 M20 x 1.5
ドア位置 NO 接点の数 1
ドア位置強制開離コンタクトの数 3
抜き取り力 35 N
アクチュエーション頻度 max. 1200 1/h
アクチュエーティング力 35 N
取り付け向き すべて
挿入深さ 52 mm
ケーブルのクランピング範囲 6.5 ... 12 mm
保管温度 -25 ... 75 °C
機械的寿命 2 x 10⁶
保持力 10 N
スイッチング原理 スローアクション・スイッチング・コンタクト
保護等級 IP67
周囲温度 -20 ... 75 °C
素材
お問い合わせ 銀合金、金フラッシュ
ハウジング 陽極酸化処理ダイキャスト合金

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
ガード位置の監視4.5x10620 y
重要! DC-13 100 mA/24V で有効な値


その他

ATEX指令2024/34/EUに準拠した防爆構造
ケーブル グランド含む II3G Ex nR IIB T5 Gc X / II3D Ex tc IIIC T90°C Dc

アクチュエーター ACTUATOR-Z-G との組み合わせ

オーバートラベル 4 mm

アクチュエーター ACTUATOR-Z-GN との組み合わせ

オーバートラベル 16 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 093660
Item designation NZ1VZ-2131E-M-EX
Gross weight 0,55kg
Customs tariff number 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
