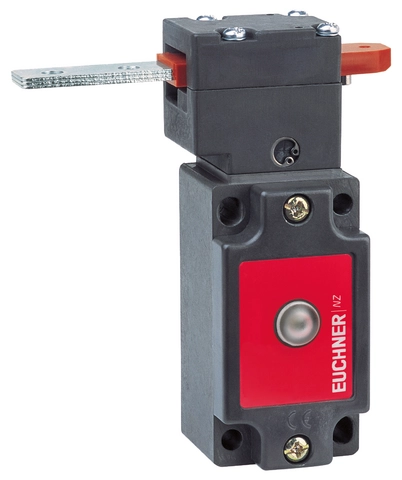

NZ1VZ-528EL110-M (Order no. 089480)

安全スイッチ NZ.VZ、ケーブル挿入口 M20 x 1.5

  • ケーブル挿入口 M20 x 1.5
  • 1 つの強制開離コンタクト
  • NO 接点 1 個
  • LED インジケーター
NZ1VZ-528EL110-M (Order no. 089480)

Description

アプローチ方向

横

90° 単位で調整可能

LED インジケーター

スイッチには自由に割り当てできる LED インジケーターが 1 つあります。

スイッチ素子

528H

スローアクション・スイッチング・コンタクト 1 個の強制開離接点 + NO 接点 1 個

アクセサリーが必要

アクチュエーターは含まれていません。

スイッチング機能
スイッチング機能
寸法図
寸法図
配線図、511
配線図、511
電気機械式安全スイッチ使用例

機能図面

機能図面

寸法図

寸法図
1エンド・ストッパーとしては使用しないでください。オーバートラベルは別の方法で制限してください。
2アクチュエーティング方向は変更可能
3標準
a作動開始しない深さ: アクチュエーターはガイド・スロット内に入っていますが、入っている深さがこれを超えるまで、機能は作動開始しません。
bスイッチング動作完了: 間違いなくスイッチが入るためには、アクチュエーターがこの位置まで入ってこなければなりません。スイッチが切れるためには、アクチュエーターがポイント a まで後退しなければなりません。

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20DGUV_NZVZ_ET 23004_ET 23005DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/1

電気的接続値

ヘッジ max. 4 A ジー
接続断面図 0.34 ... 0.75 mm²
ディスプレイ モジュール
AC 110 V (赤)
定格絶縁電圧 Ui 250 V
定格インパルス電圧 Uimp 2.5 kV
利用区分
AC-15 4A 230V
DC-13 4A 24V
スイッチング電圧
10 mA で最低 12 V
スイッチング電流
24V で最低 1 mA
熱定格電流 Ith 4 A

機械的価値と環境

Anfahrgeschwindigkeit max. 20 m/min
アプローチ方向 A
接続形態
1 x M20 x 1.5
ドア位置 NO 接点の数 1
ドア位置強制開離コンタクトの数 1
抜き取り力 35 N
アクチュエーション頻度 max. 1200 1/h
アクチュエーティング力 35 N
取り付け向き すべて
挿入深さ 52 mm
保管温度 -25 ... 80 °C
機械的寿命 2 x 10⁶
保持力 8 N
スイッチング原理 スローアクション・スイッチング・コンタクト
保護等級 IP67
周囲温度 -25 ... 80 °C
素材
お問い合わせ 銀合金、金フラッシュ
ハウジング 陽極酸化処理ダイキャスト合金

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
ガード位置の監視4.5x10620 y
重要! DC-13 100 mA/24V で有効な値


アクチュエーター ACTUATOR-Z-GN との組み合わせ

オーバートラベル 16 mm

アクチュエーター ACTUATOR-Z-G との組み合わせ

オーバートラベル 4 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 089480
Item designation NZ1VZ-528EL110-M
Gross weight 0,362kg
Customs tariff number 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
