RPS-M-3131SC175SFM5RL024C2470 (Order no. 136353)

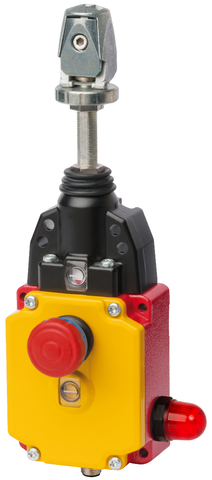

非常停止装置用プル式リセット・ボタン付きロープ・プル・スイッチ、クランピング・ヘッド、プラグコネクター M12

  • メタル・ハウジング
  • EN ISO 13850 および EN 60947-5-5 によるディテント機構付き非常停止装置
  • プル・ワイヤ用クランピング・ヘッド
  • 正しいロープ張力の表示
  • プラグコネクター M12、5 ピン
  • LED 右
  • スイッチング・エレメント、スイッチング・コンタクト 4 個付き
RPS-M-3131SC175SFM5RL024C2470 (Order no. 136353)

Description

スイッチ素子

3131

スローアクション・スイッチング・コンタクト 2 NC + 2 NO

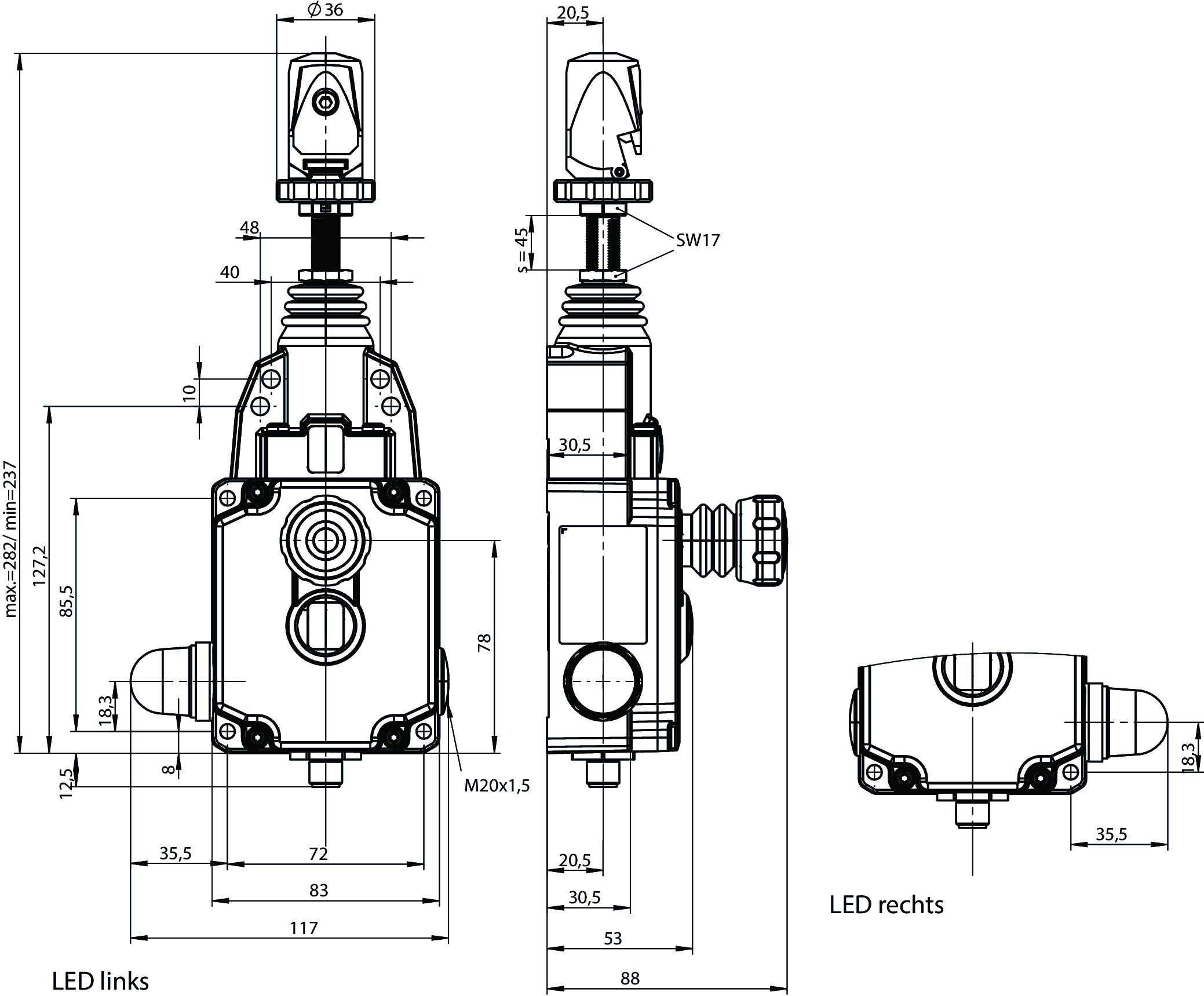

寸法図
寸法図

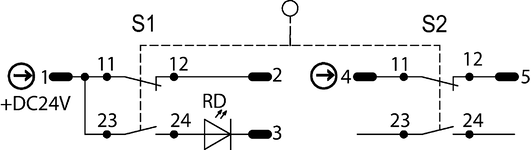

配線図
配線図
トラベル図
トラベル図

寸法図

寸法図

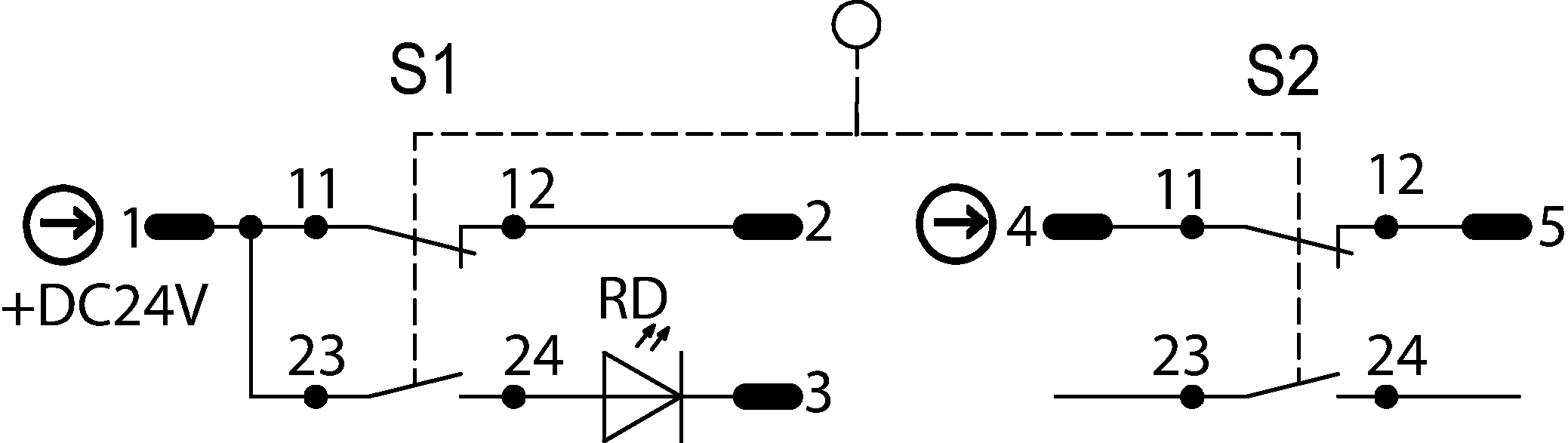

接続例

接続例

シフトトラベルダイアグラム

シフトトラベルダイアグラム
アクチュエーティング力± 15%

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20CCC2024010305643590_RPS+RPS-Mc_UL_us_E155795_2/4

操作・表示素子

LEDディスプレイ
DC 24V (右は赤 LED スイッチ)

電気的接続値

ヘッジ max. 4 A ジー
定格絶縁電圧 Ui 50 V
定格インパルス電圧 Uimp 1.5 kV
利用区分
AC-15 3A 50V
DC-13 0.27A 50V
スイッチング電流
24V で min. 10 mA
安全性の分類 III
熱定格電流 Ith 4 A

機械的価値と環境

接続形態 プラグコネクター M12 (5 ピン (PE なし) – 下部)
NO 接点の数 2
強制開離コンタクトの数 2
アクチュエーション頻度 max. 1200 1/h
アクチュエーティング力 175 N
取り付け向き すべて
保管温度 -25 ... 70 °C
機械的寿命 0.1 x 10⁶
スイッチング原理 スローアクション・スイッチング・コンタクト
保護等級 IP65
ロープ径 2 ... 5 mm
周囲温度 -20 ... 50 °C
素材
ハウジング ダイキャスト・アルミニウム

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
非常停止0.2x10620 y


その他

C 番号
C2470 特別配線
追加機能 非常停止機能

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 136353
Item designation RPS-M-3131SC175SFM5RL024C2470
Gross weight 0,kg
Customs tariff number 85365019000
ECLASS 27-37-12-01 Emergency stop pull cord switch
