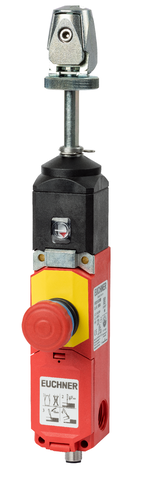

RPS3131SC300SFM5C2626 (Order no. 167913)

非常停止装置用プル式リセット・ボタン付きロープ・プル・スイッチ、クランピング・ヘッド、プラグコネクター M12

  • 樹脂ハウジング
  • EN ISO 13850 および EN 60947-5-5 によるディテント機構付き非常停止装置
  • プル・ワイヤ用クランピング・ヘッド
  • 正しいロープ張力の表示
  • プラグコネクター M12、5 ピン
  • スイッチング・エレメント、スイッチング・コンタクト 2 個付き
  • 非常停止
RPS3131SC300SFM5C2626 (Order no. 167913)

Description

スイッチ素子

3131

スローアクション・スイッチング・コンタクト 2 NC

寸法図
寸法図
配線図、3131 SFM5 C2626
配線図、3131 SFM5 C2626
トラベル図
トラベル図

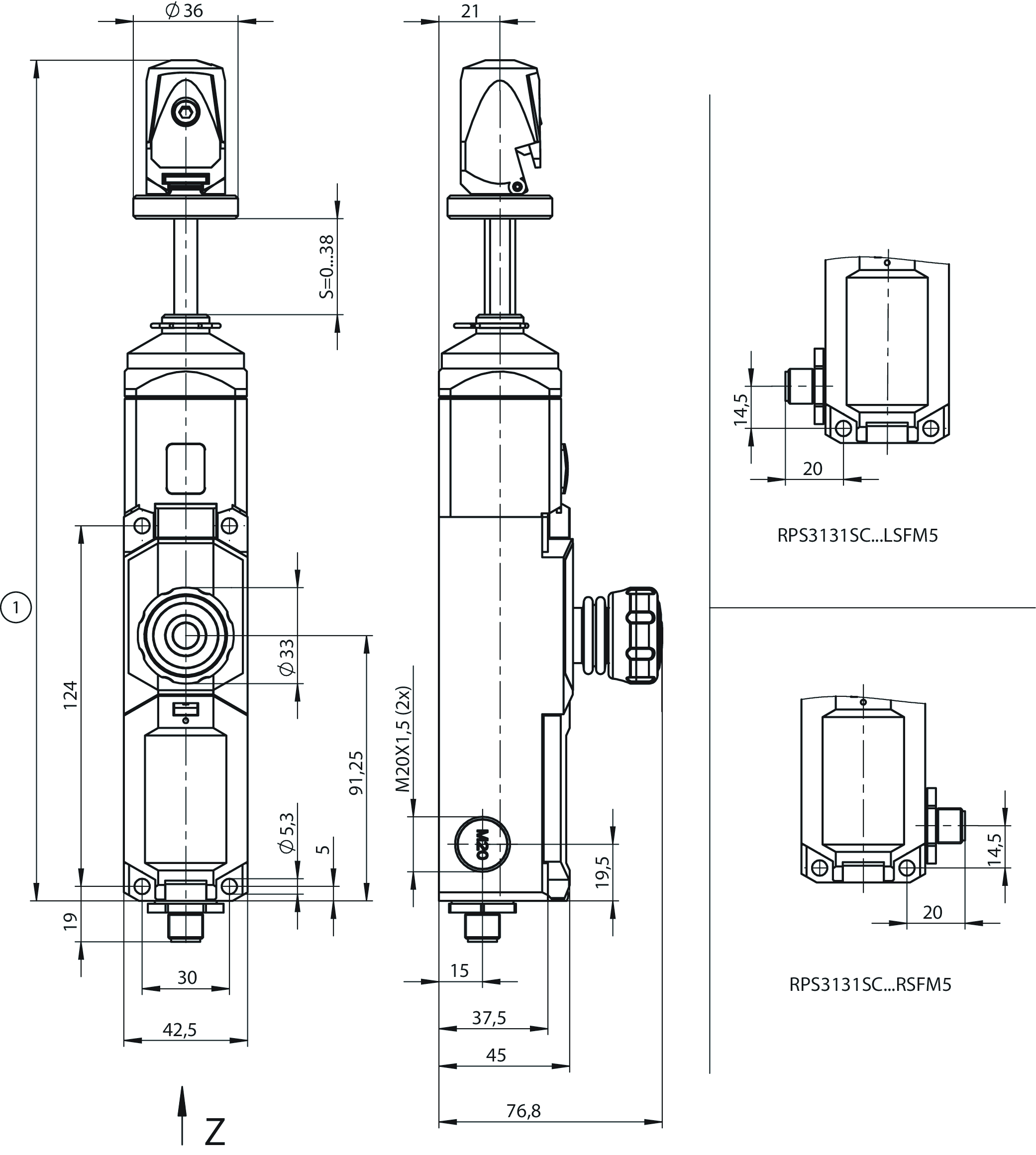

寸法図

寸法図
1265 ～ 317 (S で調整可能)

接続例

接続例

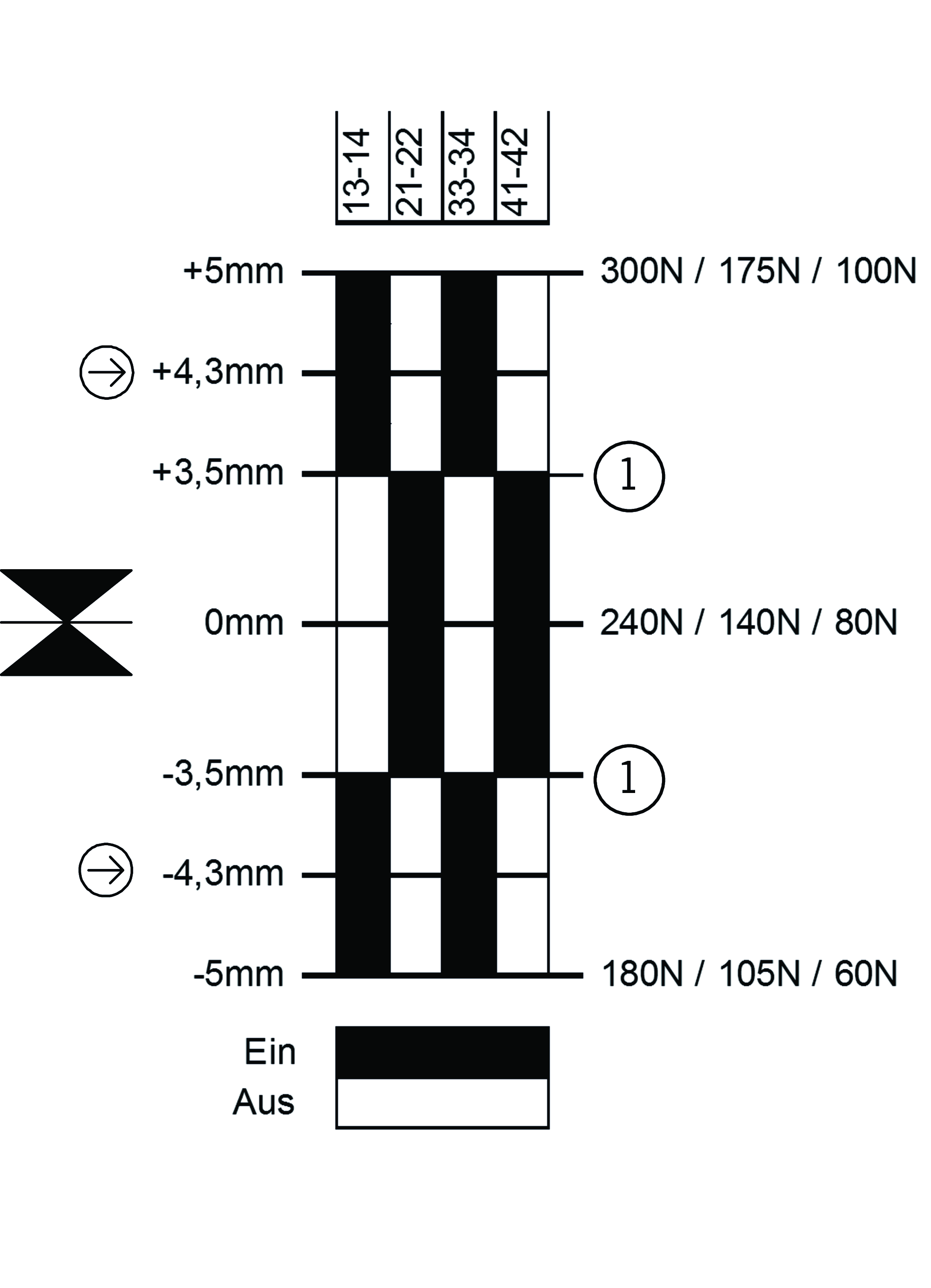

シフトトラベルダイアグラム

シフトトラベルダイアグラム
1ラッチング
切り替え点の許容範囲±0.5 mm

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20CCC2024010305654235_RPSc_UL_us_E155795_2/4

電気的接続値

ヘッジ max. 4 A ジー
定格絶縁電圧 Ui 50 V
定格インパルス電圧 Uimp 1.5 kV
利用区分
AC-15 3A 50V
スイッチング電流
24V で min. 10 mA
安全性の分類 II
熱定格電流 Ith 4 A

機械的価値と環境

接続形態 プラグコネクター M12 (5 ピン (PE なし) – 右)
強制開離コンタクトの数 2
アクチュエーティング力 300 N
取り付け向き すべて
保管温度 -25 ... 70 °C
機械的寿命 0.1 x 10⁶
スイッチング原理 スローアクション・スイッチング・コンタクト
保護等級 IP67
ロープ径 2 ... 5 mm
周囲温度 -25 ... 70 °C
素材
ハウジング 強化熱可塑性プラスチック

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
非常停止0.1x10620 y


その他

C 番号
C2626 ピン配列が異なる SFM5 プラグコネクター
追加機能 非常停止機能

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 167913
Item designation RPS3131SC300SFM5C2626
Gross weight 0,93kg
Customs tariff number 85365019
ECLASS 27-37-12-01 Emergency stop pull cord switch
