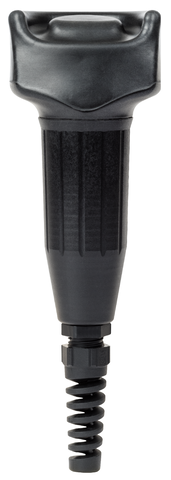

ZSA1-2 (Order no. 070800)

押しボタン・キット ZSA、2 段階

  • ハウジング G1
  • 2 段階機能
  • 接続ケーブルなしのキット
ZSA1-2 (Order no. 070800)

Description

スイッチ素子

20

2NO

2 段階機能

イネーブル機能は第 2 段階 (押した位置) で機能。ボタンを放すと、イネーブルは解除 (機能シーケンス参照)。

VDI 2854 に従い、非常停止装置と同等の装置を装着してください。

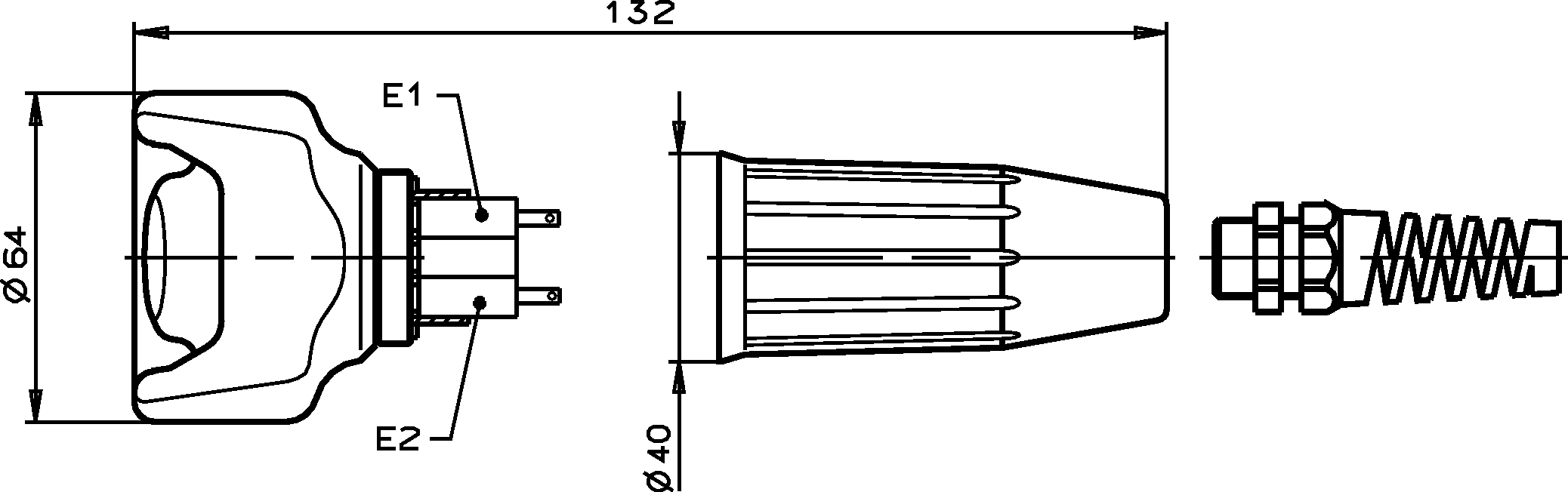

寸法図
寸法図
配線図、20
配線図、20
トラベル図
トラベル図

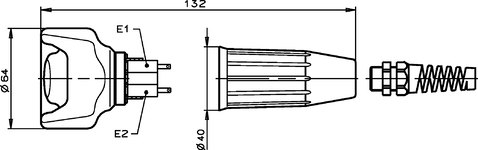

寸法図

寸法図

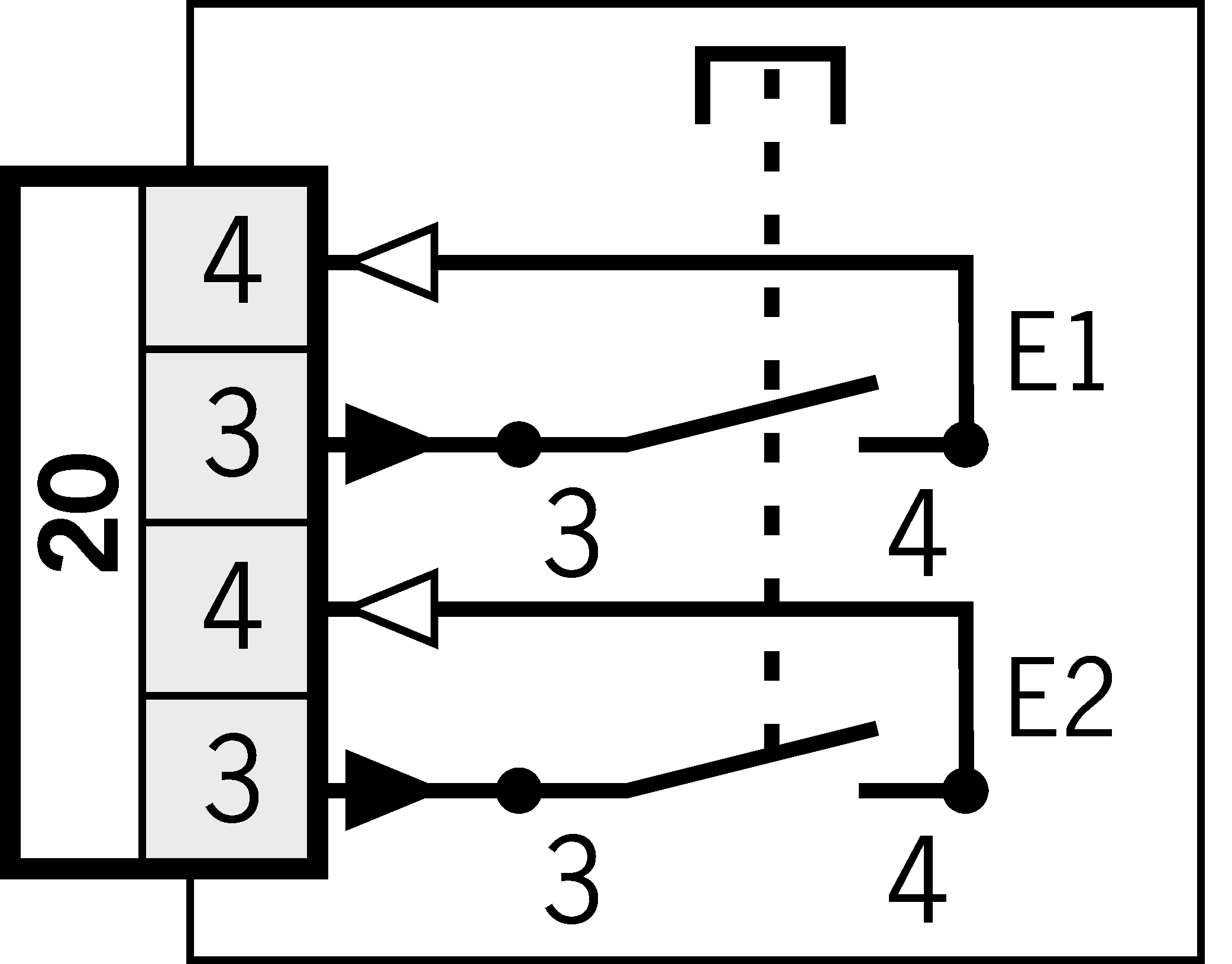

接続例

接続例

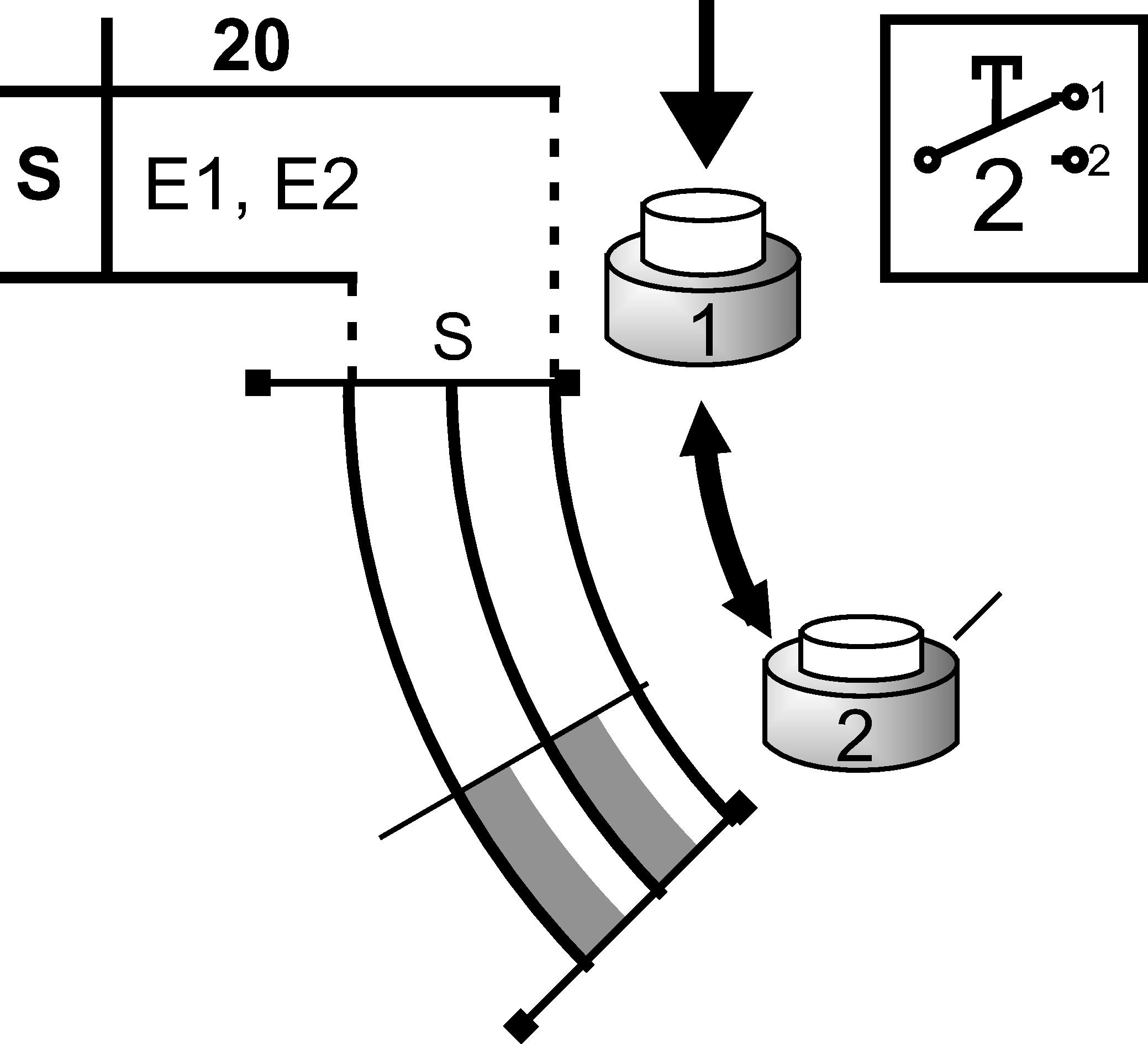

シフトトラベルダイアグラム

シフトトラベルダイアグラム
square_grey_dark.epsクローズ、イネーブル
square_grey_light.eps閉
square_white.eps開

Technical data

認証取得状況

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2

電気的接続値

ヘッジ max. 4 A ジー
定格条件付き短絡電流 100 A
定格絶縁電圧 Ui 250 V
定格インパルス電圧 Uimp 2.5 kV
利用区分
DC-13 3A 24V
AC-15 4A 230V
スイッチング電圧
10 mA で最低 12 V
スイッチング電流
24V で最低 1 mA
スイッチング特性 2 段階イネーブル・スイッチ
汚染度 (外部、EN 60947-1 準拠) 3

機械的価値と環境

接続形態 タブ コネクター 2.8 x 0.8 IEC 760、ケーブル径 3.5～8.0 mm
NO 接点の数 2
保管温度 -25 ... 70 °C
機械的寿命
ポジション 1-2-1 0.1 x 10⁶
スイッチング原理 スローアクション・コンタクト・エレメント
保護等級 IP65
周囲温度 -5 ... 50 °C
素材 プラスチック

その他

準拠 60947-5-1

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 070800
Item designation ZSA1-2
Gross weight 0,185kg
Customs tariff number 85365019000
ECLASS 27-37-12-38 Agreement switch
