ZSA2-4 (Order no. 070792)

イネーブル・スイッチ・キット ZSA、3 段階

  • ハウジング G1
  • 3 段階機能
  • 接続ケーブルなしのキット
ZSA2-4 (Order no. 070792)

Description

スイッチ素子

220

2NO+2NC

3 段階機能

作動許可機能は第 2 段階でのみ働きます (中央位置、アクチュエーティング・ポイント)。押ボタンを放すか、さらに押し込むと (パニック機能)、作動許可が解除されます (配線による、機能シーケンス参照)。

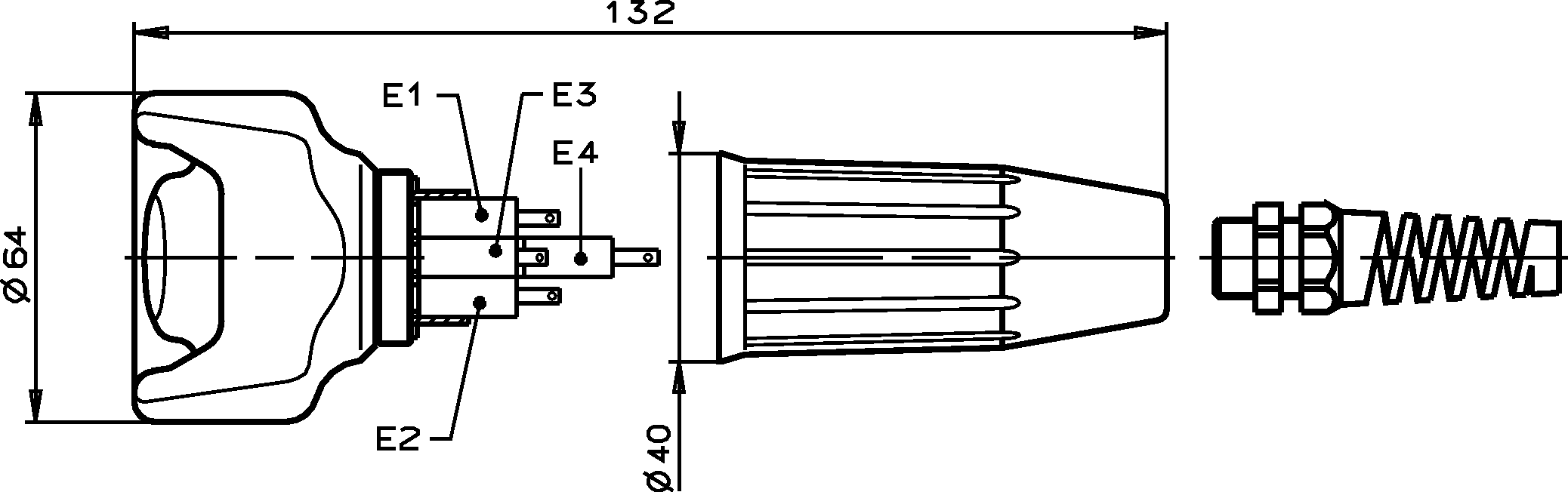

寸法図
寸法図

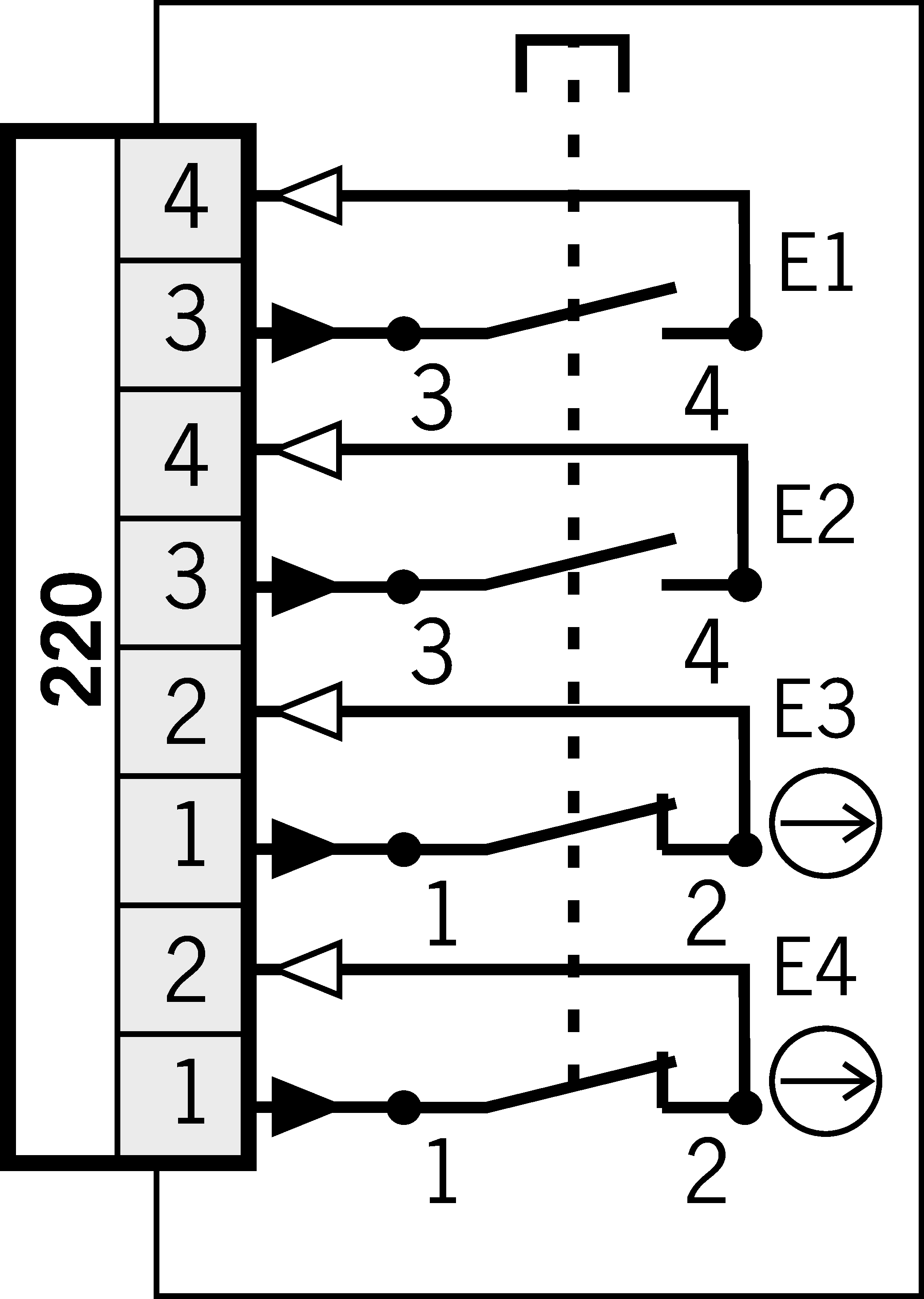

配線図、220
配線図、220
トラベル図
トラベル図

寸法図

寸法図

接続例

接続例

シフトトラベルダイアグラム

シフトトラベルダイアグラム
square_grey_dark.epsクローズ、イネーブル
square_grey_light.eps閉
square_white.eps開

Technical data

認証取得状況

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2

電気的接続値

ヘッジ max. 4 A ジー
定格条件付き短絡電流 100 A
定格絶縁電圧 Ui 250 V
定格インパルス電圧 Uimp 2.5 kV
利用区分
DC-13 3A 24V
AC-15 4A 230V
スイッチング電圧
10 mA で最低 12 V
スイッチング電流
24V で最低 1 mA
スイッチング特性 3 段階イネーブル・スイッチ
汚染度 (外部、EN 60947-1 準拠) 3

機械的価値と環境

接続形態 タブ コネクター 2.8 x 0.8 IEC 760 + はんだ接続、ケーブル径 3.5～8.0 mm
NO 接点の数 2
強制開離コンタクトの数 2
保管温度 -25 ... 70 °C
機械的寿命
ポジション 1-2-3-1 0.1 x 10⁶
ポジション 1-2-1 0.1 x 10⁶
スイッチング原理 スローアクション・コンタクト・エレメント
保護等級 IP65
周囲温度 -5 ... 50 °C
素材 プラスチック

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

イネーブル・スイッチ
B10D 0.5 x 10⁶

その他

準拠 60947-5-8

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 070792
Item designation ZSA2-4
Gross weight 0,2kg
Customs tariff number 85365019000
ECLASS 27-37-12-38 Agreement switch
