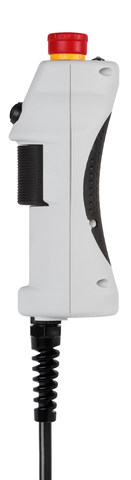

ZSM、押しボタン、LED、停止コマンド装置、プラグコネクター、12 ピン
- 3 段階機能
- 停止コマンド装置
- LED インジケーター
- 押しボタン
- ストレート接続ケーブル、0.25 m
- プラグコネクター
Description
3 段階機能
作動許可機能は第 2 段階でのみ働きます (中央位置、アクチュエーティング・ポイント)。押ボタンを放すか、さらに押し込むと (パニック機能)、作動許可が解除されます (配線による、機能シーケンス参照)。
停止コマンド装置
スイッチ・ハウジング上のデュアル・チャンネル非常停止装置 (赤、プル式リセットおよび回転式リセット ボタン付き) はさまざまな配線コンセプトに対応。
緊急時にすぐにアクセスできるよう上側の位置
LED インジケーター
イネーブル・スイッチ自体での視覚的フィードバックに LED インジケーターを使用しています。
押しボタン
押しボタンを使用して追加機能を直接イネーブル・スイッチで実行できます。
ケーブル
高品質な接続ケーブルが、ストレート・バージョンで揃っています。

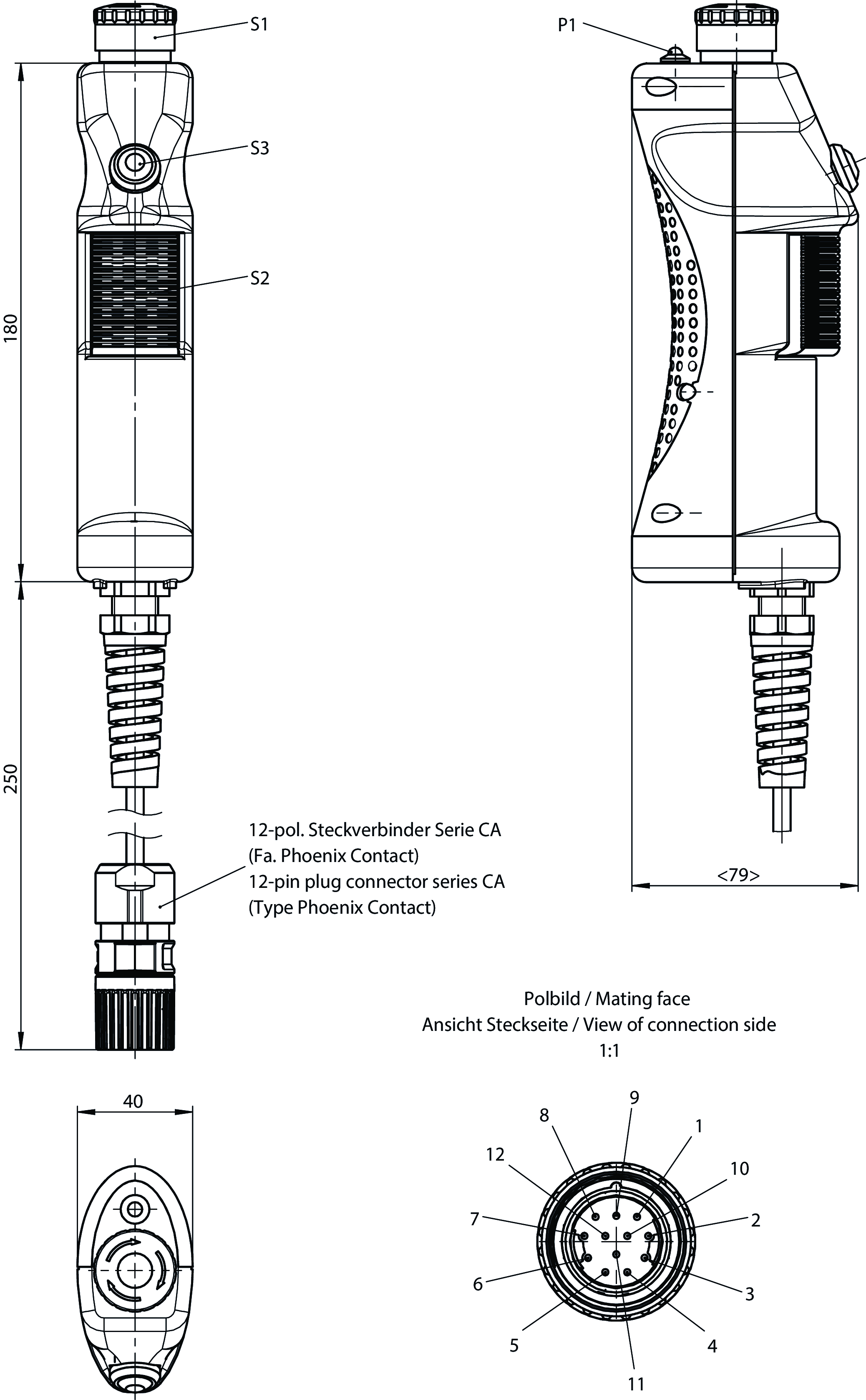

寸法図

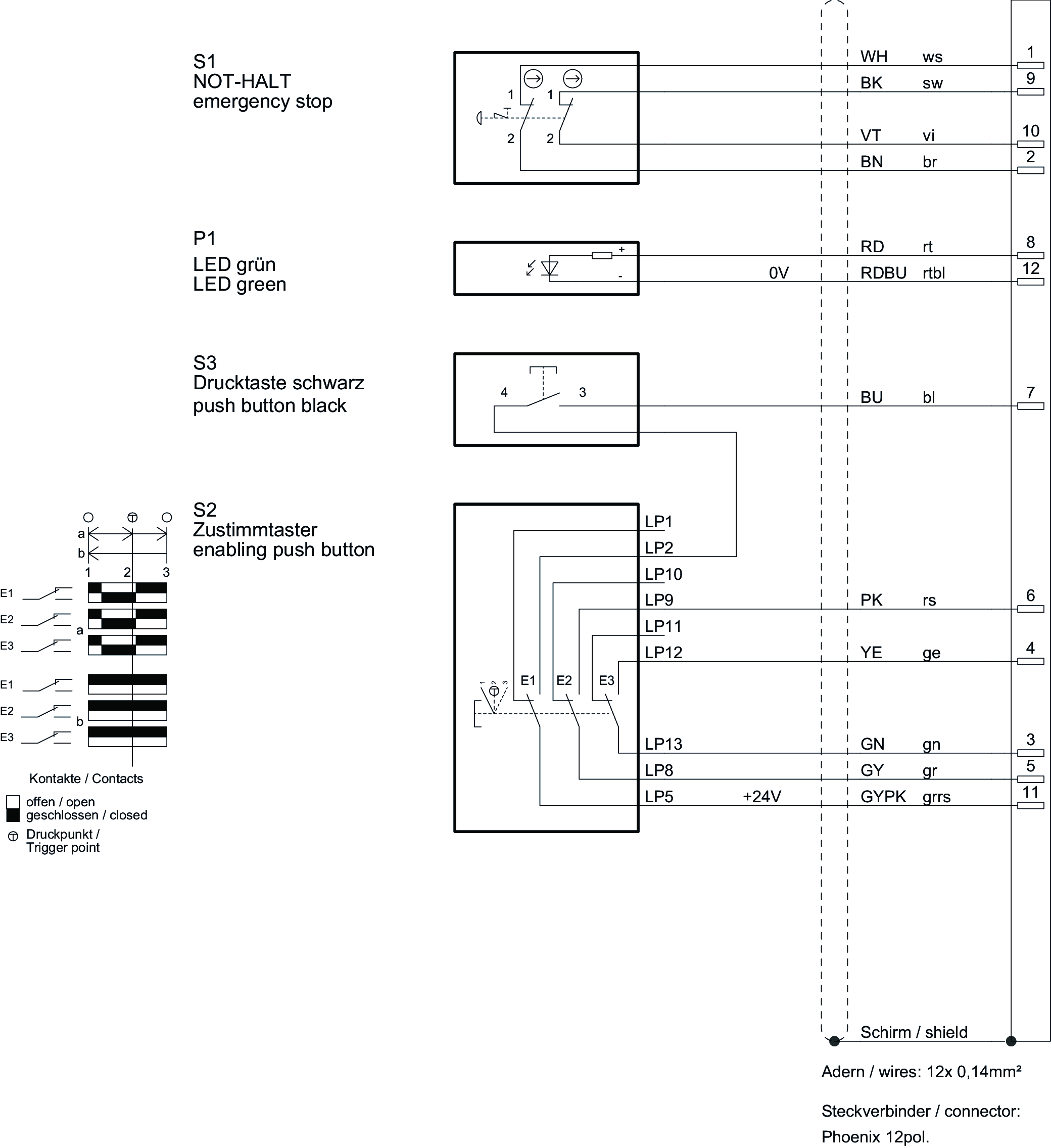

接続例
接続例
接続例
Technical data
認証取得状況
操作・表示素子
| ポジション | カラー | 予備 | バージョン | スイッチ素子 | スライドイン ラベル | 注意スライドイン ラベル | 番号 | Designation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 緑 | LED | 1 | |||||||
| 黒 | 押しボタン | 1 | |||||||
| 非常停止装置 | 1 |
電気的接続値
| ヘッジ | max. 2 A ジー |
| 接続ケーブル | 12x0.14 mm² (シールド) |
| 定格条件付き短絡電流 | 100 A |
| 定格絶縁電圧 Ui | 50 V |
| 定格インパルス電圧 Uimp | 0.5 kV |
| 利用区分 | |
| DC-13 | 24 V 0.3 A (追加コントロール用) |
| DC-13 | 24 V 0.01 A (追加インジケータに対して) |
| DC-13 | 30 V 0.1 A (イネーブル・スイッチに対する注意: 誘導性負荷の場合、出力はフリーホイーリングダイオードで保護する必要がある) |
| スイッチング特性 | 3 段階イネーブル・スイッチ |
| 汚染度 (外部、EN 60947-1 準拠) | 3 |
機械的価値と環境
| 接続形態 | プラグコネクター、ピン数 12 |
| 切替コンタクトの数 | 3 (接続はブロック図のとおり) |
| 保管温度 | -25 ... 70 °C |
| ケーブル長 | |
| ストレート | 0.25 m |
| 機械的寿命 | 1 x 10⁶ |
| スイッチング原理 | スナップアクション コンタクト素子 |
| 保護等級 | IP54 |
| 周囲温度 | -5 ... 60 °C |
| 素材 | PA, CR, TPE (低 PAH) |
EN ISO 13849-1およびEN IEC 62061に準拠した特性値。
| 非常停止 | |
| B10D | 0.1 x 10⁶ |
| イネーブル・スイッチ | |
| B10D | 0.1 x 10⁶ |
その他
| 準拠 | 60947-5-8 |
Accessories
Downloads
Single Documents
使用方法
Operating Instructions Enabling Switch ZSM
Doc. no.
Version
Language
Size
Operating Instructions Enabling Switch ZSM
Mode d’emploi Commande d’assentiment ZSM
Manual de instrucciones Pulsador de validación ZSM
Betriebsanleitung Zustimmtaster ZSM
Mode d’emploi Commande d’assentiment ZSM
Manual de instrucciones Pulsador de validación ZSM
Betriebsanleitung Zustimmtaster ZSM
Doc. no.
2098540
Version
07-12/23
Language
Size
1,2 MB
Betriebsanleitung Zustimmtaster ZSM
Doc. no.
2098540
Version
07-12/23
Language
Size
0,3 MB
Manual de instruções Chave enable ZSM
Doc. no.
2098540
Version
07-12/23
Language
Size
0,3 MB
Istruzioni di impiego Pulsanti di consenso ZSM
Doc. no.
2098540
Version
07-12/23
Language
Size
0,3 MB
Návod k použití Potvrzovací tlačítka ZSM
Doc. no.
2098540
Version
07-12/23
Language
Size
0,5 MB
Instrucțiuni de utilizare Butoane de activare ZSM
Doc. no.
2098540
Version
07-12/23
Language
Size
0,5 MB
適合宣言
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC2109392
Version
Language
Size
0,2 MB
UKCA-Konformitätserklärung
Doc. no.
Version
Language
Size
UKCA-Konformitätserklärung
Doc. no.
EDC20001579
Version
Language
Size
0,1 MB
Other Documents
認証・証明書
c UL us
Doc. no.
Version
Language
Size
c UL us
Doc. no.
Version
Language
Size
0,2 MB
Ordering data
| Ordernumber | 169080 |
| Item designation | ZSM2104-169080 |
| Gross weight | 0,6kg |
| Customs tariff number | 85371098 |
| ECLASS | 27-37-12-38 Agreement switch |
