ZSM2300-168902 (Order no. 168902)

ZSM

  • 3 段階機能
  • ストレート接続ケーブル、10 m
ZSM2300-168902 (Order no. 168902)

Description

3 段階機能

作動許可機能は第 2 段階でのみ働きます (中央位置、アクチュエーティング・ポイント)。押ボタンを放すか、さらに押し込むと (パニック機能)、作動許可が解除されます (配線による、機能シーケンス参照)。

ケーブル

高品質な接続ケーブルが、ストレート・バージョンで揃っています。

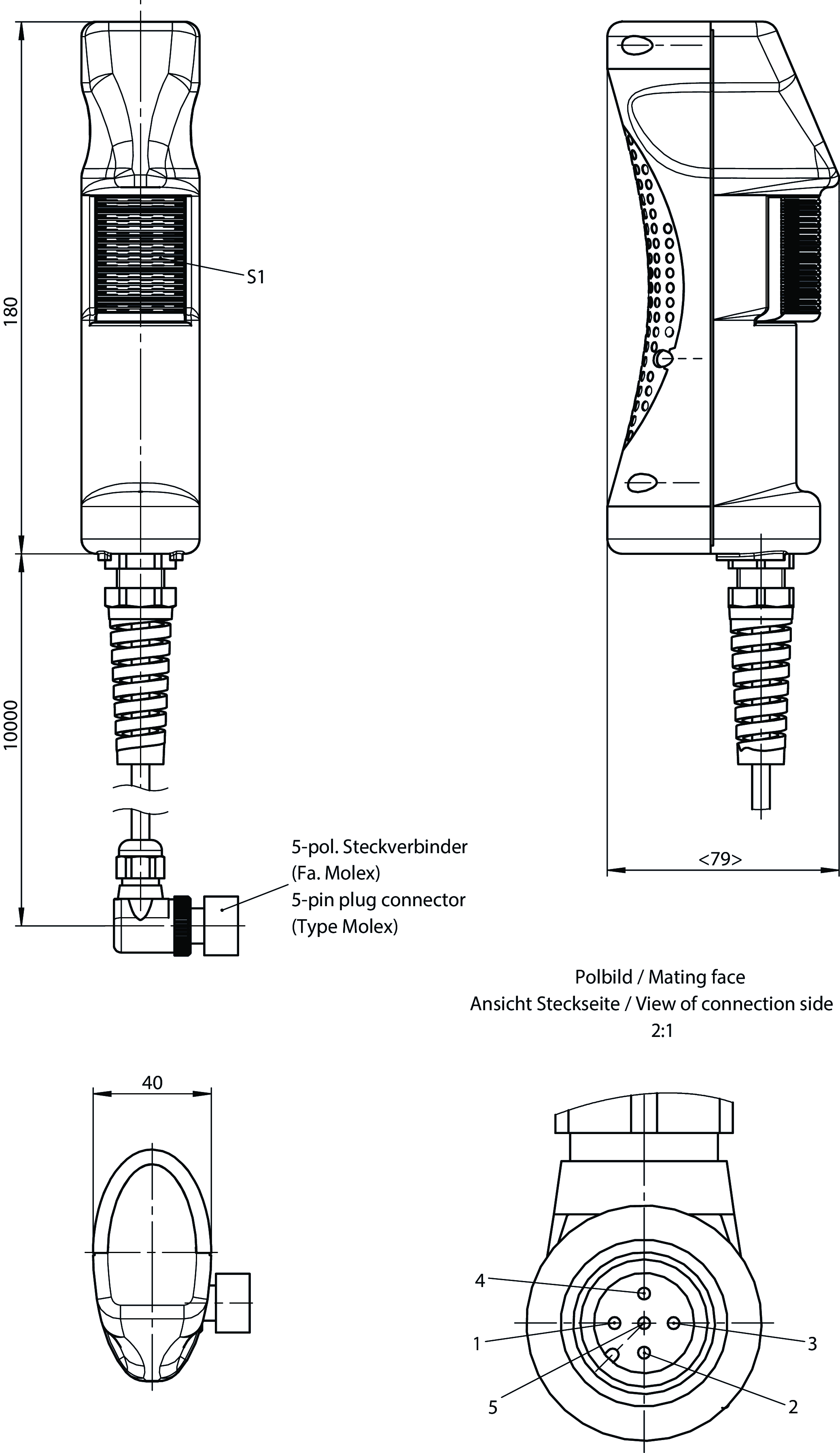

寸法図
寸法図
機能シーケンス
機能シーケンス
スイッチ素子
スイッチ素子
配線図
配線図

寸法図

寸法図

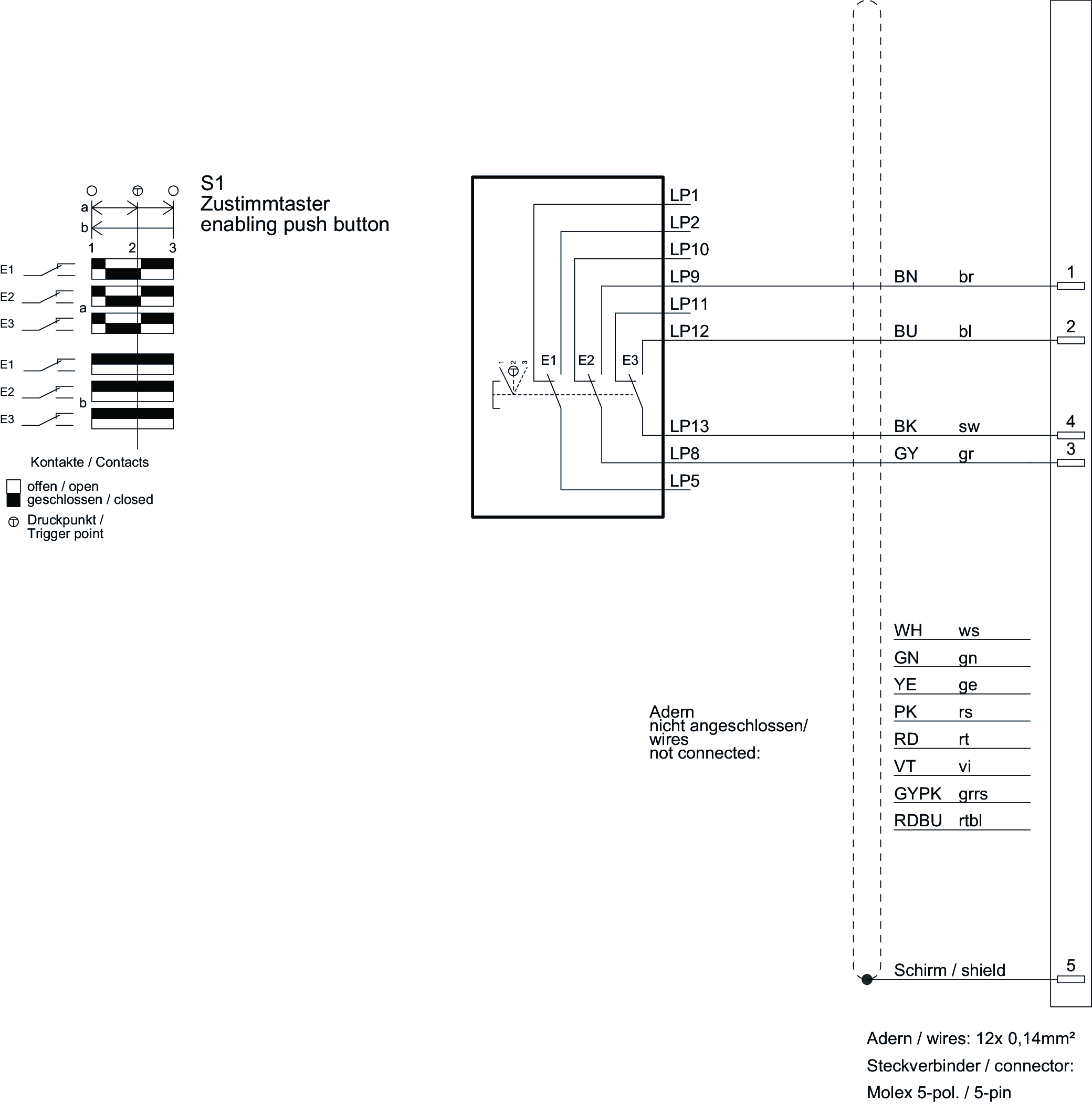

接続例

接続例

接続例

接続例

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/1

電気的接続値

ヘッジ max. 2 A ジー
接続ケーブル 12x0.14 mm² (シールド)
定格条件付き短絡電流 100 A
定格絶縁電圧 Ui 50 V
定格インパルス電圧 Uimp 0.5 kV
利用区分
DC-13 30 V 0.1 A (イネーブル・スイッチに対する注意: 誘導性負荷の場合、出力はフリーホイーリングダイオードで保護する必要がある)
スイッチング特性 3 段階イネーブル・スイッチ
汚染度 (外部、EN 60947-1 準拠) 3

機械的価値と環境

接続形態 プラグコネクター、ピン数 5 (プラグコネクター、Molex M12 型)
切替コンタクトの数 3 (接続はブロック図のとおり)
保管温度 -25 ... 70 °C
ケーブル長
ストレート 10 m
機械的寿命 1 x 10⁶
スイッチング原理 スナップアクション コンタクト素子
保護等級 IP54
周囲温度 -5 ... 60 °C
素材 PA, CR, TPE (低 PAH)

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

イネーブル・スイッチ
B10D 0.1 x 10⁶

その他

準拠 60947-5-8
