HBAS-094594 (Order no. 094594)

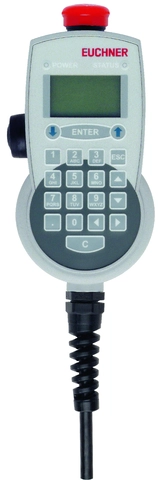

ハンドヘル ド・ペンダント・ステーション HBAS、非常停止装置、イネーブル・スイッチ、押しボタン、メンブレン・キーパッド、プログラマブル・パルス発生器、LC ディスプレイ

  • プログラマブル・パルス発生器
  • EN ISO 13850 準拠の無効化防止非常停止装置、デュアル・チャンネル
  • キー 20 個と LED 2 個の付いたメンブレン・キーパッド
  • LED バックライト付き LC ディスプレイ、4-line/8-column か 8-line/16-column に切り替え可能
  • RS422 インターフェース、3964R プロトコル
  • イネーブル・スイッチ 1 個、3 段階、2 NO 接点
  • コイル・ケーブルは 3.5m まで延長可能
HBAS-094594 (Order no. 094594)

Description

注意

  • ユーザー・アプリケーションの組み込みに利用できる ActiveX モジュール (MS Windows®での ActiveX 対応ユーザー・プログラム用)
寸法図
寸法図
配線図
配線図
リモコンペンダントステーションおよびハンドホイール概要

寸法図

寸法図

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_1/2

操作・表示素子

ポジションカラー予備バージョン注意スライドイン ラベルスライドイン ラベルスイッチ素子番号Designation1LED
---パルス ジェネレーター-1
---ディスプレイ-1
データ シートを参照--イネーブル・スイッチ、3 段階NO 接点各 2 個1
データ シートを参照--メンブレン キー-20
データ シートを参照--LED-2
データ シートを参照黄色の混じった赤黒色プレート-非常停止2 つの強制開離コンタクト1

電気的接続値

接続ケーブル 23x0.14 mm²
出力タイプ
パルス ジェネレーター RS422
動作電圧DC 24 V DC -20% ... +20%
利用区分
DC-13 非常停止 30V / 3A
スイッチング容量(VA)
イネーブル・スイッチ max. 0.25 VA
スイッチング電圧
イネーブル・スイッチ max. AC/DC 42 V
スイッチング電流
イネーブル・スイッチ max. 100 mA
消費電流 max. 100 mA (LED をオンに切り替えない状態)

機械的価値と環境

接続形態 プラグコネクター (19 ピン、金属バージョン)
保管温度 -25 ... 70 °C
ケーブル長
コイル状 3.5 m (拡張)
大気湿度
結露は許されない max. 80 % rH
耐衝撃性および耐振動性 EN 60068-2-27/-2-6 準拠
保護等級
IP65 (組み付け状態)
NEMA 準拠 250-12 (組み付け状態)
周囲温度 0 ... 50 °C
素材 ポリカーボネート

その他

カラー
ハウジング 灰色 RAL 7040
UL認証に関する注意事項 UL クラス 2 の電源かそれに相当する手段でのみ運転する
追加機能
音響センサー (マニュアルを参照してください)
パルス ジェネレーター (マニュアルを参照してください)
ファームウェア更新 (マニュアルを参照してください)

インターフェース

データ プロトコル 3964R、 8 データ ビット、偶数パリティー
データ転送速度 9.6 ... 19.2 kbit/s (初期化中自動調整)
日付インターフェース RS422

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 094594
Item designation HBAS-094594
Gross weight 1,206kg
Customs tariff number 85371098
ECLASS 27-33-02-02 Mobile Panel (HMI)
