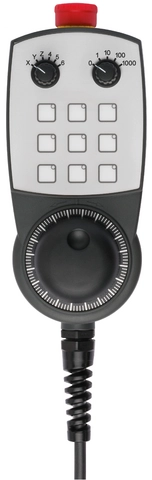

ハンドヘル ド ペンダント ステーション HBM、非常停止装置、メンブレン 押しボタン、セレクター スイッチ、ハンドホイール
- ハンドホイール、100 パルス、磨耗のない磁気ディテント機構
- それぞれに 1 NO 接点を持つ照光式メンブレン押しボタン 9 個は、必要に応じてスライド・イン・ストリップによりラベル付けできます。
- EN ISO 13850 準拠の無効化防止非常停止装置、デュアル・チャンネル
- セレクター・スイッチ 2 個、それぞれ 6 ポジションおよび 5 ポジション (X、Y、Z、4、5、6 および 0、1、10、100、1000)
- イネーブル・スイッチ 1 個、3 段階、2 NO 接点
- コイル状ケーブル、3.5 m まで延長可能、42 芯フライング・リード
Description
注意
- 差し込みストリップのテンプレートは、www.euchner.com(サービス) を参照してください。
寸法図
接続例
Technical data
認証取得状況
操作・表示素子
| ポジション | カラー | 予備 | 注意スライドイン ラベル | スライドイン ラベル | バージョン | スイッチ素子 | 番号 | Designation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| データ シートを参照 | 黒色プラスチック調整ホイール | - | ハンドホイール | - | 1 | ||||
| データ シートを参照 | 赤-黄 | - | 非常停止 | 2 つの強制開離コンタクト | 1 | ||||
| データ シートを参照 | マーキング付き黒ノブ | - | セレクター スイッチ | 5 段階、グレイ コード、ディテント角度 22.5° | 1 | ||||
| データ シートを参照 | - | スライド イン式ストリップを用いてラベル表示可能 | メンブレン キー | NO 接点各 1 個 | 9 | ||||
| データ シートを参照 | マーキング付き黒ノブ | - | セレクター スイッチ | 6 段階、グレイ コード、ディテント角度 22.5° | 1 | ||||
| データ シートを参照 | - | - | イネーブル・スイッチ、3 段階 | NO 接点 2 個 | 1 |
電気的接続値
| 接続ケーブル | 42x0.14 mm² (シールド) |
| EMC の保護要件 | |
| CE 準拠 | EN 61000-6-2、EN 61000-6-4 |
| スイッチング容量(VA) | |
| セレクター スイッチ | max. 0.2 VA |
| スイッチング電圧 | |
| セレクター スイッチ | max. 15 V |
| スイッチング電流 | |
| セレクター スイッチ | 0.1 ... 20 mA |
| ディスプレイ/制御素子 | |
| 出力タイプ | |
| ハンドホイール | RS422 |
| 動作電圧DC | |
| ハンドホイール | 5 V DC -5% ... +5% |
| 利用区分 | |
| DC-13 非常停止 | DC 30V / 1A |
| 1 回転ごとのパルス | |
| ハンドホイール | 2x100 |
| スイッチング容量(VA) | |
| メンブレン キーパッド | max. 1 VA (共通接続) |
| イネーブル・スイッチ | max. 1 VA |
| スイッチング電圧 | |
| イネーブル・スイッチ | max. AC/DC 42 V |
| メンブレン キーパッド | max. AC/DC 42 V |
| スイッチング電流 | |
| イネーブル・スイッチ | max. 100 mA |
| LED 電源 | max. 24 V DC |
機械的価値と環境
| 接続形態 | オープン エンド |
| 保管温度 | -25 ... 70 °C |
| ケーブル長 | |
| コイル状 | 3.5 m (拡張) |
| 大気湿度 | |
| 結露は許されない | max. 80 % rH |
| 耐衝撃性および耐振動性 | EN 60068-2-27/-2-6 準拠 |
| 保護等級 | |
| NEMA 準拠 | 250-12 (組み付け状態) |
| IP65 (組み付け状態) | |
| 周囲温度 | 0 ... 50 °C |
| 素材 | Pocan |
| ディスプレイ/制御素子 | |
| 1 回転ごとのディテント位置 | |
| ハンドホイール | 100 |
EN ISO 13849-1およびEN IEC 62061に準拠した特性値。
| 非常停止 | |
| B10D | 0.1 x 10⁶ |
その他
| カラー | |
| ハウジング | 無煙炭 |
| UL認証に関する注意事項 | UL クラス 2 の電源かそれに相当する手段でのみ運転する |
