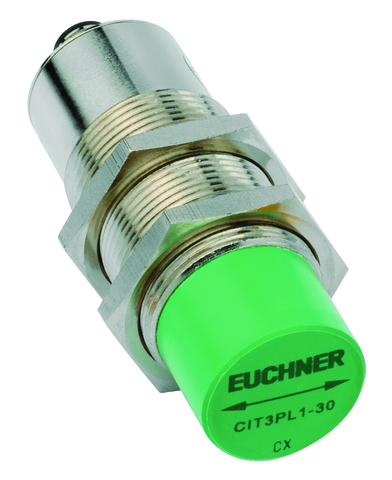

CIT3PL1N30-STA (Order no. 071552)

パラレル・インターフェース付き読み取り専用ヘッド CIT3、軸方向プラグ

  • パラレル・インターフェース
  • 丸型デザイン M30
  • M12 プラグコネクター
  • 軸方向接続
CIT3PL1N30-STA (Order no. 071552)

Description

取付指示

読み取りヘッドとデータ・キャリアの取り付け時には、読み取りヘッドの検知面に示す矢印方向に沿って交差する様、方向を守ってください。

注意:

シールド・ケーブルを使用する場合、接続ケーブルは最長 50 m まで延ばすことができます。

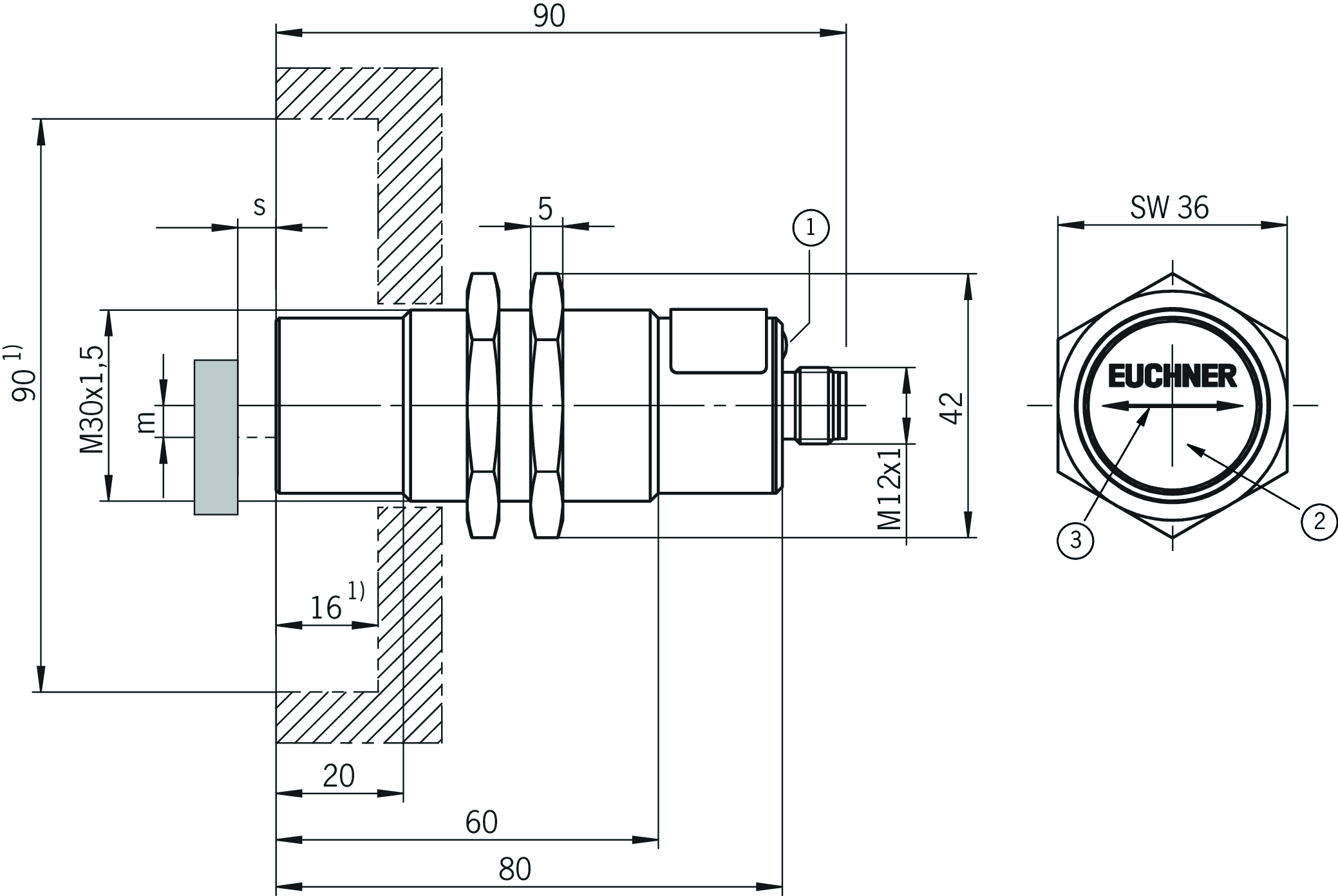

寸法図
寸法図

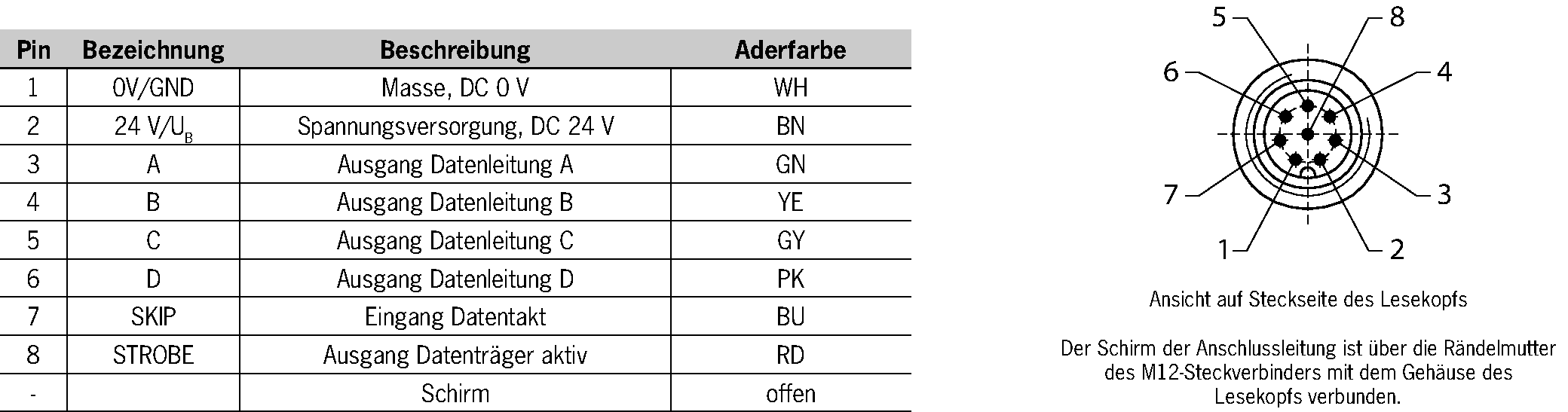

配線図
配線図

寸法図

寸法図
1LED
1)クリア・ゾーン
2能動面
3交差方向
mセンターオフセット
s読み取り距離

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20

操作・表示素子

LEDディスプレイ 黄: データ・キャリアが作動

電気的接続値

出力タイプ プッシュプル
出力電圧
UB - 3 ... UB V DC ハイレベル用
0 ... 2 V DC ローレベル用
動作電圧DC 20 ... 24 ... 28 V DC (故障時の限定された出力電圧に関する IEC/EN 61558-2-6 に準拠した安全トランスによるか、他の相応の絶縁手段によるかのいずれかによって、すべての電気接続部を主電力供給部から隔離しなければなりません。)
入力電圧
max. 2 V DC ローレベルの入力を省略
min. 15 V DC ハイレベルの入力を省略
スイッチング電流
出力あたり -30 ... +30 mA
消費電流
負荷なし 65 ... 100 mA
抵抗値 4.5 kΩ 入力抵抗

機械的価値と環境

接続形態 M12 プラグ、8 ピン、軸方向接続 (接続ケーブルのシールドは、M12 プラグコネクターのローレット・ナットを通して読み取りヘッドのハウジングに接続されています。)
保管温度 -25 ... 70 °C
取り付けタイプ 表面
保護等級 IP67
周囲温度 0 ... 50 °C
素材
ハウジング CuZn、ニッケルメッキ

インターフェース

日付インターフェース 4 ビット パラレル、高 / 低レベルを介して二進化

アクチュエーター CIS3P35X16SH16YHNOU、CIS3P35X16SH16YHNOP、CIS3P35X16SH16YVNOU、CIS3P35X16SH16YVNOP との組み合わせ

読み取り距離
21°C で 0 ... 7 ... 18 mm
センターオフセット
21°C で -8 ... 8 mm (y 方向のセンターオフセット mL (sL = 7 mm の場合))
21°C で -23 ... 23 mm (x 方向のセンターオフセット mL (sL = 7 mm の場合))

アクチュエーター CIS3P16D08KH16YSNOU、CIS3P16D08KH16YSNOP との組み合わせ

読み取り距離
21°C で 0 ... 5 ... 14 mm
センターオフセット
25°C で -6 ... 6 mm (y 方向のセンターオフセット mL (sL = 5 mm の場合))
25°C で -18 ... 18 mm (x 方向のセンターオフセット mL (sL = 5 mm の場合))

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 071552
Item designation CIT3PL1N30-STA
Gross weight 0,22kg
Customs tariff number 85389099990
ECLASS 27-28-04-01 Identification, RFID Reader
