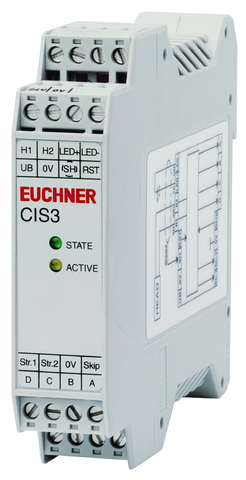

読み取り専用インターフェース・アダプター CIA3PL1G08
- パラレル・インターフェース
- 読み取りヘッド CIT3ASX1N12ST との組み合わせ
- レール取り付け
Description
注意:
- 制御システムへの接続ケーブルは最長 15m まで延ばすことができます。
- シールド・ケーブルを使用する場合、読み取りヘッドへの接続ケーブルは最長 15m まで延ばすことができます。
- インターフェース・アダプター 1 個につき読み取りヘッド 1 台のみが接続可能です。
寸法図
| 1 | DIN 46277 準拠の 35 mm 取付レールに適合 |

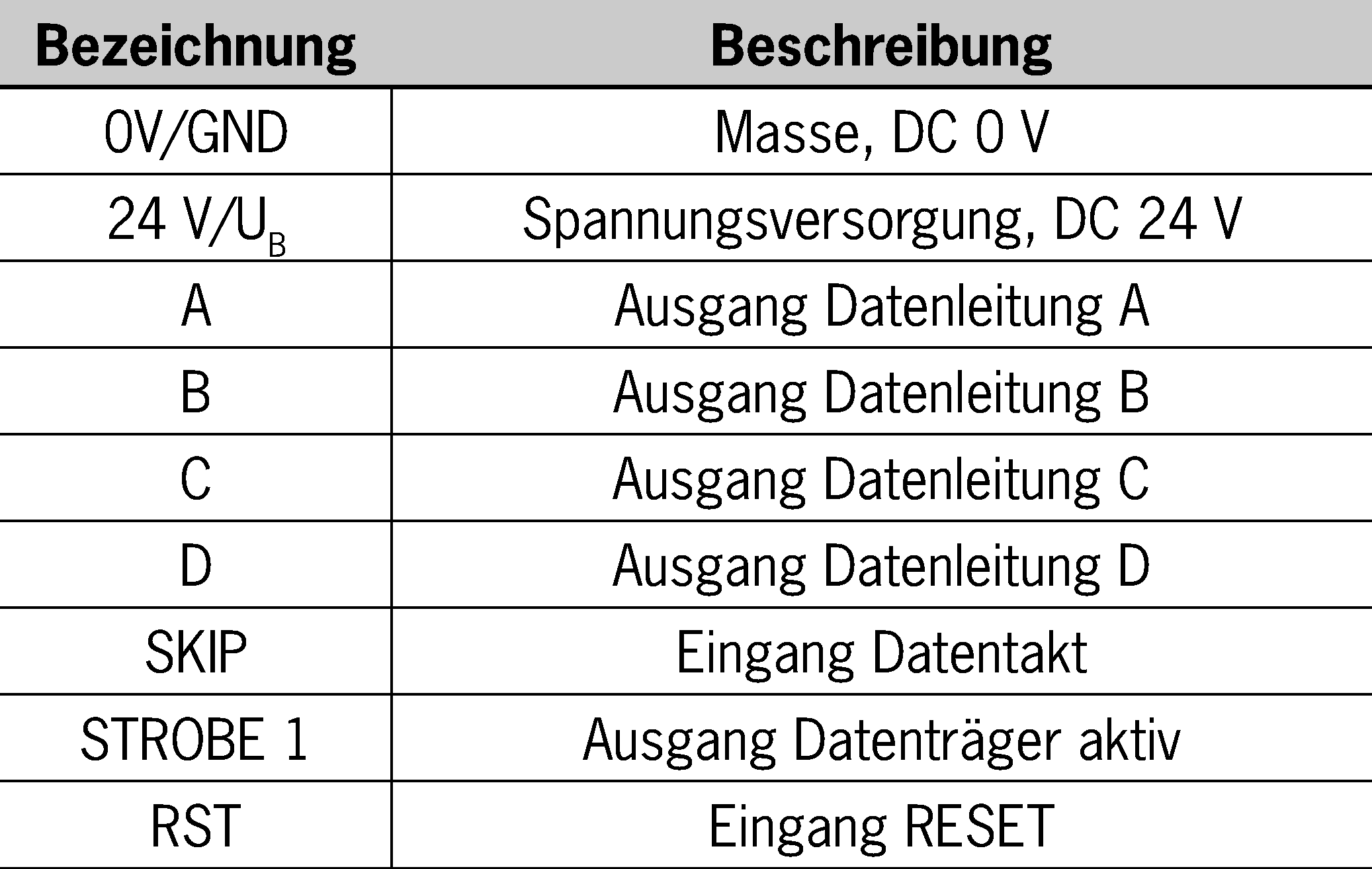

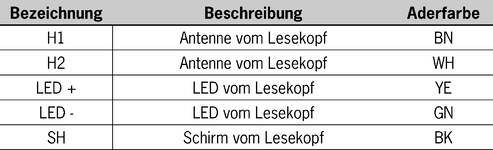

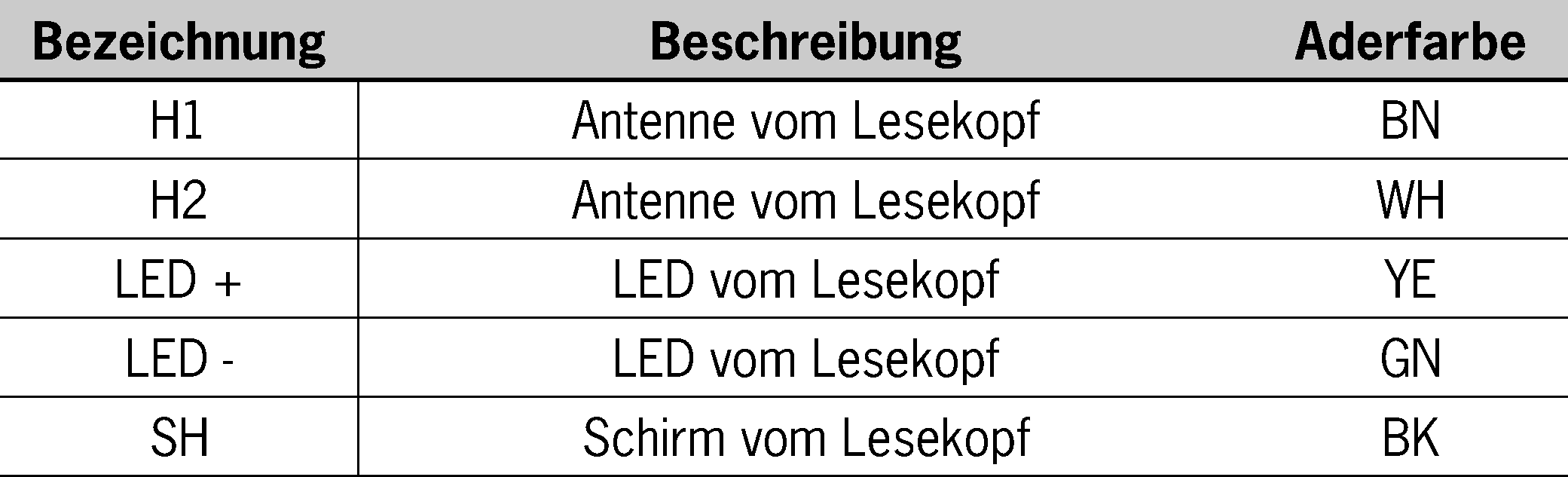

接続例
接続例
Technical data
操作・表示素子
| LEDディスプレイ | |
| 黄 | LED の点滅はデータ・キャリアが作動 |
| 緑 | 状態 LED、動作可能 |
電気的接続値
| 接続断面図 | 0.14 ... 2.5 mm² |
| 出力タイプ | プッシュプル |
| 動作電圧DC | 20 ... 24 ... 28 V DC (故障時の限定された出力電圧に関する IEC /EN 61558‑2‑6 に準拠した安全トランスによるか、他の相応の隔離手段によるかのいずれかによって、すべての電気接続部を主電力供給部から隔離しなければなりません。)) |
| 入力電圧 | |
| 0 ... 2 V DC 低信号 (リセット、スキップ) | |
| 15 ... Ub V DC 高信号 (リセット、スキップ) | |
| スイッチング電圧 | |
| Ub-3 ... Ub V (高信号 (A、B、C、D、ストロボ)) | |
| 0 ... 2 V (低信号 (A、B、C、D、ストロボ)) | |
| スイッチング電流 | |
| 出力あたり | -30 ... +30 mA |
| 消費電流 | |
| 負荷なし | 65 ... 100 mA |
| 抵抗値 | 4.5 kΩ 入力用 (リセット、スキップ) |
機械的価値と環境
| 接続形態 | プラグイン・ネジ式端子 |
| 読み取りヘッドの数 | max. 1 |
| 保管温度 | -25 ... 70 °C |
| 取り付けタイプ | 取付レール TH 35 (EN IEC 60715) |
| 周囲温度 | 0 ... 55 °C |
| 素材 | |
| ハウジング | PA6.6、グレー |
インターフェース
| 日付インターフェース | 4 ビット二進化+ストロボ |
読み取りヘッド CIT3ASX1N12ST およびアクチュエーター CIS3AP10D05KH01K、CIS3AP10D05KH01K-P との組み合わせ
| 読み取り距離 | |
| 0 ... 3 ... 5 mm (アルミニウムにおける読み取りヘッドの表面取り付け、およびデータ記憶媒体の面一取り付けの場合) | |
| 0 ... 3 ... 6 mm (鉄金属における読み取りヘッドの表面取り付け、およびデータ記憶媒体の面一取り付けの場合) | |
| 0 ... 3 ... 6.5 mm (非金属環境における読み取りヘッドの表面取り付け、およびデータ記憶媒体の面一取り付けの場合) | |
| センターオフセット | |
| 読み取り距離 s = 3 mm で | -2,5 ... 2,5 mm (非金属環境における読み取りヘッドの表面取り付け、およびデータ記憶媒体の面一取り付けの場合) |
