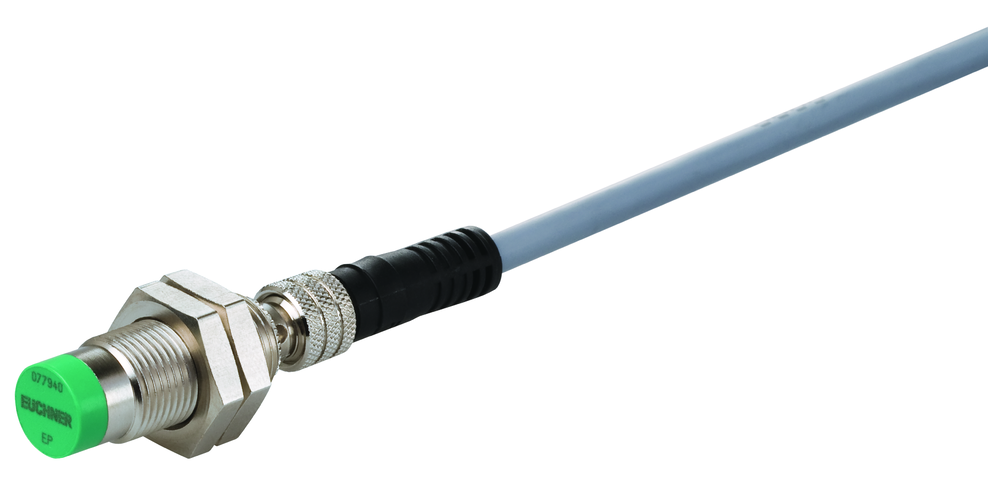

読み取り/書き込みヘッド CIT3A Mini
- インターフェース・アダプター CIA3...と組み合わせて使用
- 丸型デザイン M12
- M8 プラグコネクター
- 軸方向接続
Description
注記
読み取りヘッド CIT3ASX1N12ST には次の機能があります。
- パラレル・インターフェース付き読み取り専用インターフェース・アダプターとの組み合わせで読み取り専用の機能
- シリアル・インターフェース付き読み取り/書き込みインターフェース・アダプターとの組み合わせで読み取り/書き込み機能
注意:
シールド・ケーブルを使用する場合、インターフェース・アダプターへの接続ケーブルは最長 15m まで延ばすことができます。
寸法図
| 1 | 挿入されネジがしっかりと締めこまれている状態 |
| 1) | クリア・ゾーン |
| 2 | 挿入前 |
| 3 | 能動面 |

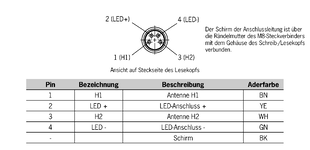

| 4 | 端子配列 |
| m | センターオフセット |
| s | 読み取り距離 |
接続例
Technical data
操作・表示素子
| LEDディスプレイ | 黄: データ・キャリアが作動 |
機械的価値と環境
| 接続形態 | M8 プラグコネクター、4 ピン、軸接合 |
| 締め付けトルク | 5 ... 9 Nm |
| 保管温度 | -25 ... 70 °C |
| 取り付けタイプ | 表面 |
| 保護等級 | IP65 |
| 周囲温度 | 0 ... 50 °C |
| 素材 | |
| ハウジング・スリーブ | CuZn、ニッケルメッキ |
Accessories
Downloads
Single Documents
適合宣言
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC2077155
Version
Language
Size
0,2 MB
UKCA-Konformitätserklärung
Doc. no.
Version
Language
Size
UKCA-Konformitätserklärung
Doc. no.
EDC20001517
Version
Language
Size
0,1 MB
Other Documents
Ordering data
| Ordernumber | 077940 |
| Item designation | CIT3ASX1N12ST |
| Gross weight | 0,037kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-28-04-01 Identification, RFID Reader |
