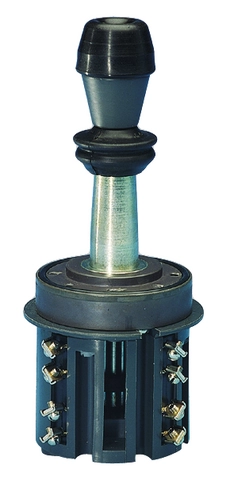

WET1-8W (Order no. 018626)

シリーズ WE...

  • 後部でまたはフロント・プレートでコントロール・パネル取り付け
  • アクチュエーティング方向 1-8 付き押しボタン
  • 各アクチュエーティング方向にネジ式端子付きの切替コンタクト 1 個
  • ベローズ
WET1-8W (Order no. 018626)

Description

スイッチング位置
スイッチング位置
寸法図
寸法図
寸法図
寸法図

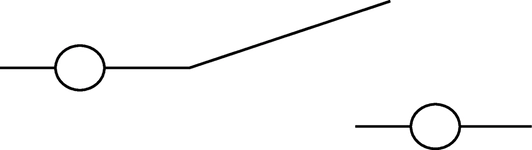

押しボタン D
押しボタン D
配線図、ES502
配線図、ES502
配線図
配線図

機能図面

機能図面

寸法図

寸法図

寸法図

寸法図

接続例

接続例

接続例

接続例

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA000007ECCC2024010305643679_Joystick W

電気的接続値

ヘッジ T16/F25
定格絶縁電圧 Ui 250 V
定格インパルス電圧 Uimp 2.5 kV
利用区分
DC-13 24 V 4 A
AC-15 230 V 10 A
スイッチング電圧 min. 24 V
スイッチング電流
24V で min. 50 mA

機械的価値と環境

接続形態 ネジ式端子
モニタリング接点の数 8 (8 方向)
アクチュエーティング方向 8 (押しボタン)
保管温度 -25 ... 70 °C
機械的寿命 1 x 10⁶
取り付けカットアウト Ø 42 mm
スイッチング原理 切替コンタクト ZA、IEC 947-5-1 (スナップ式接触素子、ES502V1 型)
保護等級
前面、ベローズあり IP65
周囲温度 -5 ... 65 °C
素材
ベローズ、エラストマー、黒 (低 PAH)
スイッチング レバー、亜鉛メッキ鋼
ハウジング、熱可塑性 / アルミニウム
お問い合わせ 銀合金

その他

追加機能 ベローズ

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 018626
Item designation WET1-8W
Gross weight 0,59kg
Customs tariff number 85365019000
ECLASS 27-37-14-04 Control switch, joystick
