MGB-CB-PN-114744 (Order no. 114744)

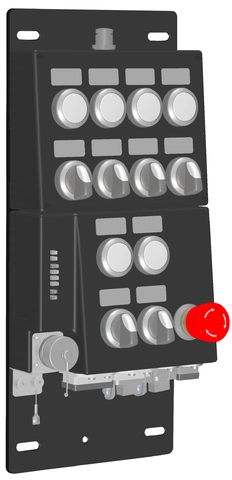

コントロール・パネル MGB-...-PN、制御素子 13 個、プッシュプル・プラグ、スタック・ライト用接続、RC12 付き

制御パネル
ISO 13850 準拠非常停止
6 個の照光式押しボタン
セレクター・スイッチ 6 個、3 段階、照光式
粘着ラベルを含む
プッシュプル・プラグ
スタック・ライト用端子プラグを含む (M12、8 ピン)
イネーブル・スイッチ用端子プラグを含む (RC12、12 ピン)
取付プレートに組み付け済み
内蔵 Profinet RT スイッチ

Description

Profinet 接続

IEC 61076-3-117 準拠のプッシュプル・プラグによる接続

Profinet RT スイッチ

内蔵 RT スイッチによるポイント・ツー・ポイント・トポロジーのネットワーク構造

寸法図

Technical data

操作・表示素子

オキュパンシーダイアグラム
	C1
	B1

ポジション	カラー	スイッチ素子	バージョン
10	白	1NO	照光式押しボタン
11	白	1NO	照光式押しボタン
12	白	1NO	照光式押しボタン
13	白	1NO	照光式押しボタン
14		2NO	セレクター・スイッチ、照光式
15		2NO	セレクター・スイッチ、照光式
16		2NO	セレクター・スイッチ、照光式
17		2NO	セレクター・スイッチ、照光式
90	白	1NO	照光式押しボタン
91	白	1NO	照光式押しボタン
93		2 PD	非常停止
94		2NO	セレクター・スイッチ、照光式
95		2NO	セレクター・スイッチ、照光式

電気的接続値

接続ケーブル
Ethernet	Profinet I/O ケーブル、最低カテゴリー 5e
定格絶縁電圧 U_i	75 V
定格インパルス電圧 U_imp	0.5 kV
EMC の保護要件	EN 61000-4 および EN 61326-3-1 準拠
接続ブロックにおける最大フィードイン電流
X1, X2	max. 4000 mA
安全性の分類	III
消費電流	max. 500 mA
汚染度 (外部、EN 60947-1 準拠)	3
	電源 X1
ヘッジ
外部	min. 1 A スロー・ブロー
動作電圧DC
L1	24 V DC -15% ... +10% ((逆極性保護、制御、残留リップル < 5%、PELV))
補助電圧 DC
L2	24 V DC -15% ... +10% (補助電圧は MGB システムには不要です)
	電源 X2
動作電圧DC
L1	24 V DC -15% ... +10% (接続済み装置のループ処理用)
補助電圧 DC
L2	24 V DC -15% ... +10% (接続済み装置のループ処理用)

機械的価値と環境

接続形態
IEC 61076-3-117 Variant 14 に準拠、シールド、Profinet I/O ケーブル、最低カテゴリー 5e	プッシュプル RJ45 (X4 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
	プッシュプル電源 (X1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
IEC 61076-3-117 Variant 14 に準拠、シールド、Profinet I/O ケーブル、最低カテゴリー 5e	プッシュプル RJ45 (X3 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
イネーブル・スイッチ用	プラグコネクター RC12 (X14)
スタック・ライト用	プラグコネクター M12 (X6)
	プッシュプル電源 (X2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
取り付け向き	すべて
スイッチング周波数	0.25 Hz
保管温度	-25 ... 70 °C
応答速度
イネーブル・スイッチ	max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
非常停止/機械ストップ	max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
耐衝撃性および耐振動性	EN IEC 60947-5-3 準拠
保護等級	IP54
周囲温度
U_B = 24V DC で	-20 ... 55 °C
素材
ハウジング	ガラス繊維強化プラスチック、ニッケルメッキダイキャスト亜鉛、ステンレススチール

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

診断範囲 (DC)	99 %

診断範囲 (DC)

99 %

	せいぞうせきにん	最大SIL	ピーエフエイチ_D	カテゴリー	耐用時間
安全信号の評価	PL e	3	4.1x10^-8	4	20 y
安全信号の評価	非常停止、イネーブルスイッチなど、追加されたすべての安全機能に適用されます。

	B10_D	耐用時間
非常停止	0.13x10⁶	20 y

その他

スライドインラベル

番号	ラベリング	注意
12		ブランク
	Quittierungssymbol 1
	Quittierungssymbol 2

製品バージョン番号

V3.30.10

インターフェース

バスデータプロトコル	Profinet (IEC 61158 タイプ 10)
安全データプロトコル	Profisafe (IEC 61784-3-3)
日付インターフェース
Ethernet
