MGB-CB-PN-124822 (Order no. 124822)

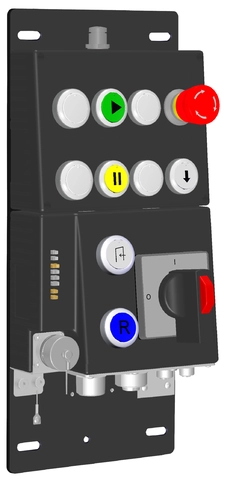

コントロール・パネル MGB-...-PN、コントロールおよびインジケーター 11 個、7/8 インチおよび M12 プラグ、RC12 付き

制御パネル
ISO 13850 準拠の非常停止、照光式
9 個の照光式押しボタン
運転モード・セレクター
7/8 インチ M12 プラグによる接続
スタック・ライト用端子プラグを含む (M12、5 ピン)
イネーブル・スイッチ用端子プラグを含む (RC12、12 ピン)
取付プレートに組み付け済み
内蔵 Profinet RT スイッチ

Description

Profinet 接続

ANSI/B93.55M-1981 準拠の 7/8 インチ・プラグと IEC 61076-2-101 準拠の M12 プラグ (d コード)

Profinet RT スイッチ

内蔵 RT スイッチによるポイント・ツー・ポイント・トポロジーのネットワーク構造

照光式非常停止

必要に応じて制御可能な照明付き非常停止

寸法図

Technical data

認証取得状況

操作・表示素子

オキュパンシーダイアグラム
	B2
	C1

ポジション	カラー	予備	スイッチ素子	バージョン	スライドインラベル
10	白		1NO	照光式押しボタン
11	白		1NO	照光式押しボタン
12	緑	印字	1NO	照光式押しボタン
13			2 PD	照光式非常停止
14	白	印字	1NO	照光式押しボタン
15	黄	印字	1NO	照光式押しボタン
16	白		1NO	照光式押しボタン
17	白		1NO	照光式押しボタン
90	白	印字	1NO	照光式押しボタン
91			コード 2/3	運転モード・セレクター	O ; I
92	青	印字	1NO	照光式押しボタン

電気的接続値

接続ケーブル
Ethernet	Profinet I/O ケーブル、最低カテゴリー 5e
定格絶縁電圧 U_i	75 V
定格インパルス電圧 U_imp	0.5 kV
EMC の保護要件	EN 61000-4 および EN 61326-3-1 準拠
接続ブロックにおける最大フィードイン電流
X1, X2	max. 4000 mA
安全性の分類	III
消費電流	max. 500 mA
汚染度 (外部、EN 60947-1 準拠)	3
	電源 X1
ヘッジ
外部	min. 1 A スロー・ブロー
動作電圧DC
L1	24 V DC -15% ... +10% ((逆極性保護、制御、残留リップル < 5%、PELV))
補助電圧 DC
L2	24 V DC -15% ... +10% (補助電圧は MGB システムには不要です)
	電源 X2
動作電圧DC
L1	24 V DC -15% ... +10% (接続済み装置のループ処理用)
補助電圧 DC
L2	24 V DC -15% ... +10% (接続済み装置のループ処理用)

機械的価値と環境

接続形態
スタック・ライト用	プラグコネクター M12 (X6)
イネーブル・スイッチ用	プラグコネクター RC12 (X14)
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e	M12、D コード、シールド (X3 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
	7/8 インチ、電源 (X2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
	7/8 インチ、電源 (X1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e	M12、D コード、シールド (X4 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
取り付け向き	すべて
スイッチング周波数	0.25 Hz
保管温度	-25 ... 70 °C
応答速度
運転モード・セレクター	max. 220 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
イネーブル・スイッチ	max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
耐衝撃性および耐振動性	EN IEC 60947-5-3 準拠
保護等級	IP54
周囲温度
U_B = 24V DC で	-20 ... 55 °C
素材
ハウジング	ガラス繊維強化プラスチック、ニッケルメッキダイキャスト亜鉛、ステンレススチール

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

診断範囲 (DC)	99 %

診断範囲 (DC)

99 %

	せいぞうせきにん	最大SIL	ピーエフエイチ_D	カテゴリー	耐用時間
安全なマルチポジションスイッチ	PL e	3	4.1x10^-8	4	20 y
安全信号の分析	PL e	3	4.1x10^-8	4	20 y
安全信号の分析	非常停止、イネーブルスイッチなど、追加されたすべての安全機能に適用されます。

	B10_D	耐用時間
非常停止	0.13x10⁶	20 y

その他

製品バージョン番号	V3.30.10

製品バージョン番号

V3.30.10

インターフェース

バスデータプロトコル	Profinet (IEC 61158 タイプ 10)
安全データプロトコル	Profisafe (IEC 61784-3-3)
日付インターフェース
Ethernet
