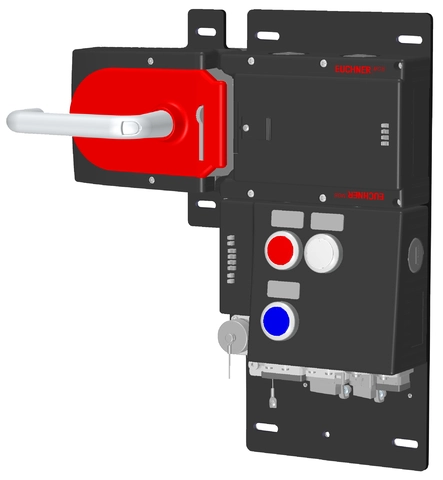

MGB-L1HB-PNC-L-115139 (Order no. 115139)

ロッキング・セット MGB-L1...-PN...(スプリング力によるガードロック)、制御素子 3 個、プッシュプル・プラグ、RC12 付き

  • ガードロック・モニタリング付きガードロック
  • 3 個の照光式押しボタン
  • 粘着ラベルを含む
  • プッシュプル・プラグ
  • イネーブル・スイッチ用端子プラグを含む (RC12、12 ピン)
  • 取付プレートに組み付け済み
  • 内蔵 Profinet RT スイッチ
  • マルチコード
MGB-L1HB-PNC-L-115139 (Order no. 115139)

Description

Profinet 接続

IEC 61076-3-117 準拠のプッシュプル・プラグによる接続

Profinet RT スイッチ

内蔵 RT スイッチによるポイント・ツー・ポイント・トポロジーのネットワーク構造

インターロッキングまたはガードロックとしてフレキシブルな用途

制御システム側でこの安全装置データを適切に判定することにより、インターロッキングとしてもガードロックとしても使用できます (モニタリングあり/なし)。

寸法図
寸法図
MGB: 衝撃テスト
MGB: 右側ドア取り付け、エスケープリリースなし
MGB: 左側ドア取り付け、エスケープリリース付き
MGB: 左側ドア取り付け、エスケープリリースなし
MGB: 使用
MGB: ガードロック モニタリングの無効化
MGB: 押しボタンレンズ交換
MGB: リリース モニタリングの作動
MGB: ガードロック モニタリングの作動

寸法図

寸法図

Technical data

認証取得状況

c_UL_us_E155795_3/9ProfiNET_Z10436_Version2024EAC_RU C-DE.HX37.B.14157/20DGUV_LB.520.38/09260/I_

ロック モジュール MGB-L1B-PNC-L-115138 (注文するいいえ。 115138)

ロック モジュール MGB-L1B-PNC-L-115138 (注文するいいえ。 115138)

ワークスペース

確保されたスイッチオフ距離 sar
スライドドアのみ 20 mm (ガードロック モニタリングが無効になっているスライドドアでの使用にのみ適用)

操作・表示素子

オキュパンシーダイアグラム
L0
B1
ポジションカラー予備スイッチ素子スライドイン ラベルバージョン注意スライドイン ラベル番号Designation1LED
90赤1NO照光式押しボタン
91白1NO照光式押しボタン
95青1NO照光式押しボタン

電気的接続値

接続ケーブル
Ethernet Profinet I/O ケーブル、最低カテゴリー 5e
定格絶縁電圧 Ui 75 V
定格インパルス電圧 Uimp 0.5 kV
EMC の保護要件 EN 61000-4 および EN 61326-3-1 準拠
接続ブロックにおける最大フィードイン電流
X1, X2 max. 4000 mA
安全性の分類 III
消費電流 max. 500 mA
トランスポンダー コーディング Multicode
汚染度 (外部、EN 60947-1 準拠) 3
電源 X1
ヘッジ
外部 min. 1 A スロー・ブロー
動作電圧DC
L1 24 V DC -15% ... +10% ((逆極性保護、制御、残留リップル < 5%、PELV))
補助電圧 DC
L2 24 V DC -15% ... +10% (補助電圧は MGB システムには不要です)
電源 X2
動作電圧DC
L1 24 V DC -15% ... +10% (接続済み装置のループ処理用)
補助電圧 DC
L2 24 V DC -15% ... +10% (接続済み装置のループ処理用)

機械的価値と環境

接続形態
プッシュプル電源 (X1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
プッシュプル電源 (X2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
イネーブル・スイッチ用 プラグコネクター RC12 (X14)
IEC 61076-3-117 Variant 14 に準拠、シールド、Profinet I/O ケーブル、最低カテゴリー 5e プッシュプル RJ45 (X3 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
IEC 61076-3-117 Variant 14 に準拠、シールド、Profinet I/O ケーブル、最低カテゴリー 5e プッシュプル RJ45 (X4 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
取り付け向き ドア・ヒンジ DIN 左側
スイッチング周波数 0.25 Hz
保管温度 -25 ... 70 °C
機械的寿命
ドア ストッパーとして使用し、衝撃エネルギーが 1 ジュールの場合 0.1 x 10⁶
1 x 10⁶
応答速度
イネーブル・スイッチ max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
ドア位置 max. 550 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
ボルツ位置 max. 550 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
ガードロック max. 550 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP54
周囲温度
UB = 24V DC で -20 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ニッケルメッキ ダイキャスト亜鉛、ステンレススチール
ロック保持力 FZh 2000 N
ガードロック方式 閉回路電流方式

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
ガードロックの制御PL e-3.91x10-8420 y
ガード位置の監視PL e34.07x10-8420 y
ガードロックの監視PL e34.07x10-8420 y
安全信号の分析PL e34.1x10-8420 y
非常停止、イネーブルスイッチなど、追加されたすべての安全機能に適用されます。


その他

スライドイン ラベル
番号ラベリング注意
Automatic Start
Failure Reset
Störung Quittieren
Access Request
Zutritt Anforderung
Automatik Start
製品バージョン番号 V3.30.10

インターフェース

バス データ プロトコル Profinet (IEC 61158 タイプ 10)
安全データ プロトコル Profisafe (IEC 61784-3-3)
日付インターフェース
Ethernet

ハンドル モジュール MGB-H-AA1A2-L-106221 (注文するいいえ。 106221)

ハンドル モジュール MGB-H-AA1A2-L-106221 (注文するいいえ。 106221)

機械的価値と環境

取り付け向き ドア・ヒンジ DIN 左側
保管温度 -25 ... 70 °C
保護等級 IP65
周囲温度 -20 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ニッケルメッキ ダイキャスト亜鉛、ステンレススチール

その他

製品バージョン番号 V3.0.0
追加機能 取付プレート付き

Components

MGB-L1B-PNC-L-115138
115138
MGB-L1B-PNC-L-115138
判定モジュールおよびバス・モジュール MGB-L1...-PN...(スプリング力によるガードロック)、制御素子 3 個、プッシュプル・プラグ、RC12 付き
  • ガードロック・モニタリング付きガードロック
  • 3 個の照光式押しボタン
  • 粘着ラベルを含む
  • プッシュプル・プラグ
  • イネーブル・スイッチ用端子プラグを含む (RC12、12 ピン)
  • 取付プレートに組み付け済み
  • 内蔵 Profinet RT スイッチ
  • マルチコード
MGB-H-AA1A2-L-106221
106221
MGB-H-AA1A2-L-106221
ハンドル・モジュール MGB-H-...
  • インテリジェント ボルツ タング
  • ロックアウト機構
  • ドアハンドル
  • 取付プレート

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 115139
Item designation MGB-L1HB-PNC-L-115139
Gross weight 5,65kg
Customs tariff number 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
