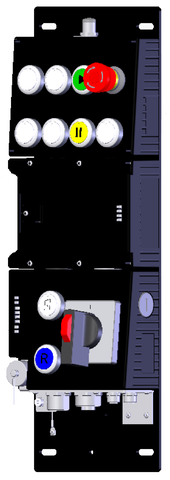

MGB-L2CB-PNA-L-157124 (Order no. 157124)

判定モジュール (コントロール付き) およびバス・モジュール MGB-...-PN、コントロールおよびインジケーター 11 個、7/8 インチ・プラグおよび M12 プラグ、RC12 付き

  • ガードロック・モニタリング付きガードロック
  • ISO 13850 準拠の非常停止、照光式
  • 9 個の照光式押しボタン
  • 運転モード・セレクター
  • 7/8 インチ M12 プラグによる接続
  • スタック・ライト用端子プラグを含む (M12、5 ピン)
  • イネーブル・スイッチ用端子プラグを含む (RC12、12 ピン)
  • 取付プレートに組み付け済み
  • 内蔵 Profinet RT スイッチ
  • ユニコード
MGB-L2CB-PNA-L-157124 (Order no. 157124)

Description

Profinet 接続

ANSI/B93.55M-1981 準拠の 7/8 インチ・プラグと IEC 61076-2-101 準拠の M12 プラグ (d コード)

Profinet RT スイッチ

内蔵 RT スイッチによるポイント・ツー・ポイント・トポロジーのネットワーク構造

インターロッキングまたはガードロックとしてフレキシブルな用途

制御システム側でこの安全装置データを適切に判定することにより、インターロッキングとしてもガードロックとしても使用できます (モニタリングあり/なし)。

照光式非常停止

必要に応じて制御可能な照明付き非常停止

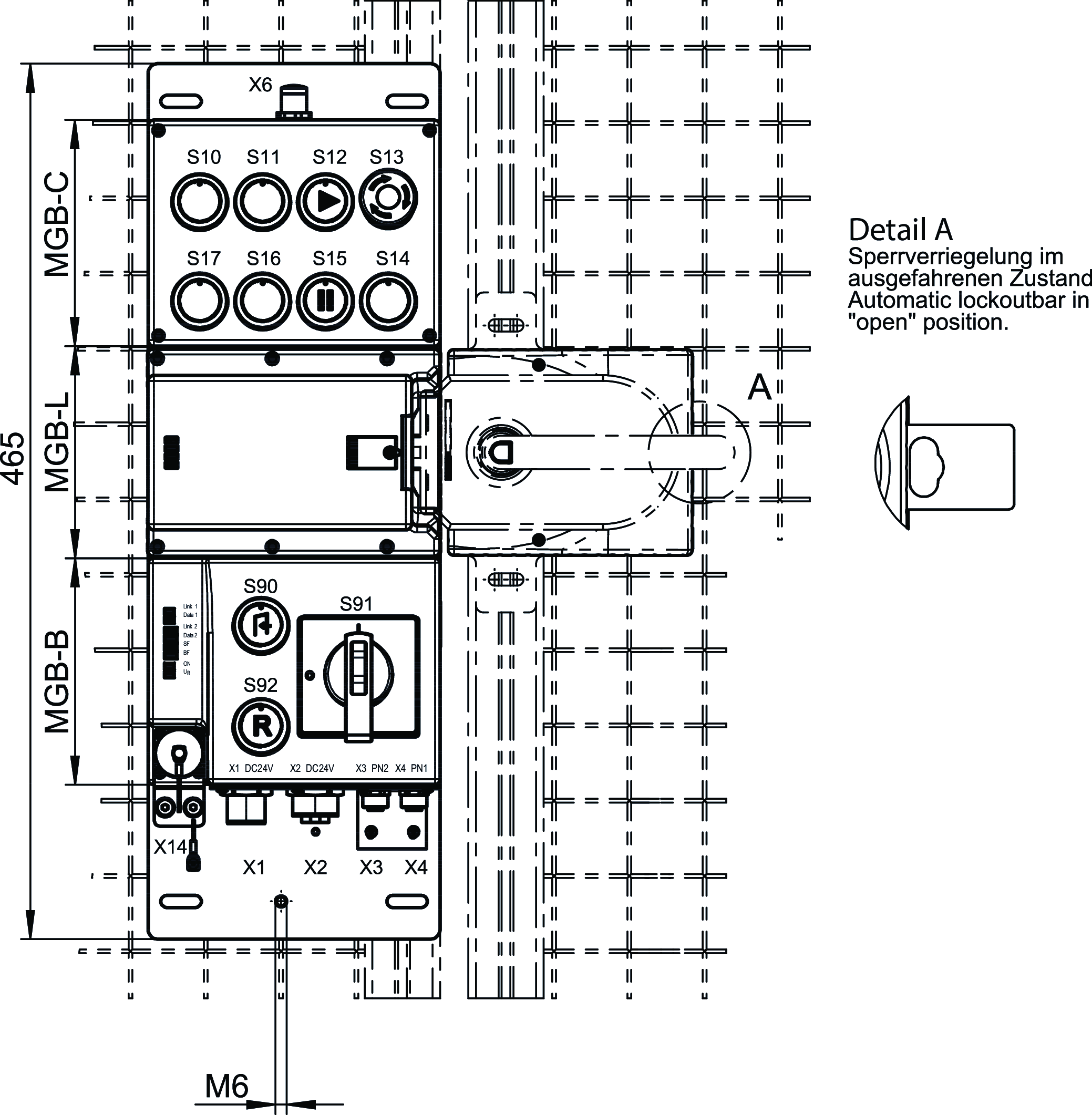

寸法図
寸法図

寸法図

寸法図

Technical data

認証取得状況

c_UL_us_E155795_3/9Profisafe_Z20058_Version2024TUEV Süd München_Z10 040393 0033 Rev. 01EAC_RU C-DE.HX37.B.14157/20

ワークスペース

確保されたスイッチオフ距離 sar
スライドドアのみ 20 mm (ガードロック モニタリングが無効になっているスライドドアでの使用にのみ適用)

操作・表示素子

オキュパンシーダイアグラム
B2
C1
L0
ポジションカラー予備注意スライドイン ラベルバージョンスライドイン ラベルスイッチ素子番号Designation1LED
10白照光式押しボタン1NO
11白照光式押しボタン1NO
12緑印字照光式押しボタン1NO
13照光式非常停止2 PD
14白照光式押しボタン1NO
15黄印字照光式押しボタン1NO
16白照光式押しボタン1NO
17白照光式押しボタン1NO
90白印字照光式押しボタン1NO
91運転モード・セレクターO ; Iコード 2/3
92青印字照光式押しボタン1NO

電気的接続値

接続ケーブル
Ethernet Profinet I/O ケーブル、最低カテゴリー 5e
定格絶縁電圧 Ui 75 V
定格インパルス電圧 Uimp 0.5 kV
EMC の保護要件 EN 61000-4 および EN 61326-3-1 準拠
接続ブロックにおける最大フィードイン電流
X1, X2 max. 4000 mA
安全性の分類 III
消費電流 max. 500 mA
トランスポンダー コーディング Unicode
汚染度 (外部、EN 60947-1 準拠) 3
電源 X1
ヘッジ
外部 min. 1 A スロー・ブロー
動作電圧DC
L1 24 V DC -15% ... +10% ((逆極性保護、制御、残留リップル < 5%、PELV))
補助電圧 DC
L2 24 V DC -15% ... +10% (補助電圧は MGB システムには不要です)
電源 X2
動作電圧DC
L1 24 V DC -15% ... +10% (接続済み装置のループ処理用)
補助電圧 DC
L2 24 V DC -15% ... +10% (接続済み装置のループ処理用)

機械的価値と環境

接続形態
7/8 インチ、電源 (X1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
スタック・ライト用 プラグコネクター M12 (X6)
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e M12、D コード、シールド (X4 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
イネーブル・スイッチ用 プラグコネクター RC12 (X14)
7/8 インチ、電源 (X2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e M12、D コード、シールド (X3 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
取り付け向き ドア・ヒンジ DIN 左側
スイッチング周波数 0.25 Hz
保管温度 -25 ... 70 °C
機械的寿命
ドア ストッパーとして使用し、衝撃エネルギーが 1 ジュールの場合 0.1 x 10⁶
1 x 10⁶
応答速度
ガードロック max. 550 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
非常停止/機械ストップ max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
ボルツ位置 max. 550 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
イネーブル・スイッチ max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
ドア位置 max. 550 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
運転モード・セレクター max. 220 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP54
周囲温度
UB = 24V DC で -20 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ニッケルメッキ ダイキャスト亜鉛、ステンレススチール
ロック保持力 FZh 2000 N
ガードロック方式 開回路電流方式

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
ガード位置の監視PL e34.07x10-8420 y
ガードロックの監視PL e34.07x10-8420 y
安全なマルチポジションスイッチPL e34.1x10-8420 y
安全信号の分析PL e34.1x10-8420 y
非常停止、イネーブルスイッチなど、追加されたすべての安全機能に適用されます。


B10D耐用時間
非常停止0.13x10620 y


その他

製品バージョン番号 V3.30.10

インターフェース

バス データ プロトコル Profinet (IEC 61158 タイプ 10)
安全データ プロトコル Profisafe (IEC 61784-3-3)
日付インターフェース
Ethernet

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 157124
Item designation MGB-L2CB-PNA-L-157124
Gross weight 0,kg
Customs tariff number 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
