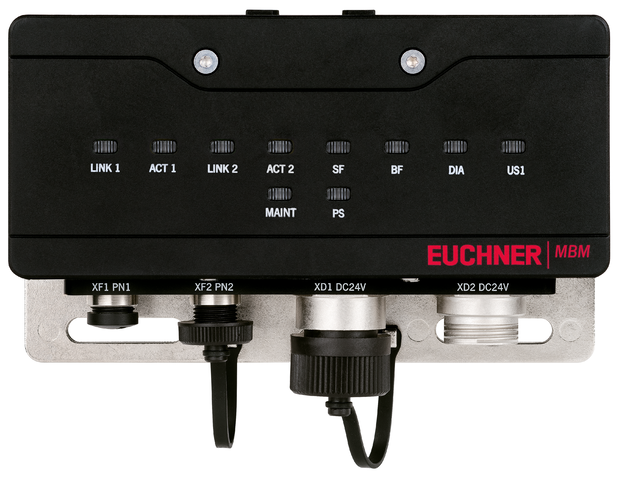

MBM-PN-S4-MLI-3B-169765 (Order no. 169765)

バスモジュール MBM-PN...(M12 接続、D コード、電力 7/8 インチ)

MGB2 または MCM モジュールとの接続用
PROFIsafe を伴う PROFINET への接続
プラグコネクター M12 による接続、D コード
遠隔または直接取り付け
内蔵スイッチ
全モジュラー機器と互換性あり

MBM-PN-S4-MLI-3B-169765 (Order no. 169765)

Description

PROFINET 接続

IEC 61076-2-101 に準拠したプラグコネクター M12、D コード (7/8 インチプラグと M12 プラグ、D コード)

内蔵 IRT スイッチ

内蔵 IRT スイッチによるリニアトポロジーのネットワーク構造 (MRP 対応)。

MLI 接続部 (モジュールプラグコネクター)

1 台の MGB2 Module や 1 台の MCM Modular を直接バスモジュールに接続できます (直接プラグ)。代わりに、市販の M12 5 ピン接続ケーブルを使用してモジュールを接続することもできます (ケーブル接続)。

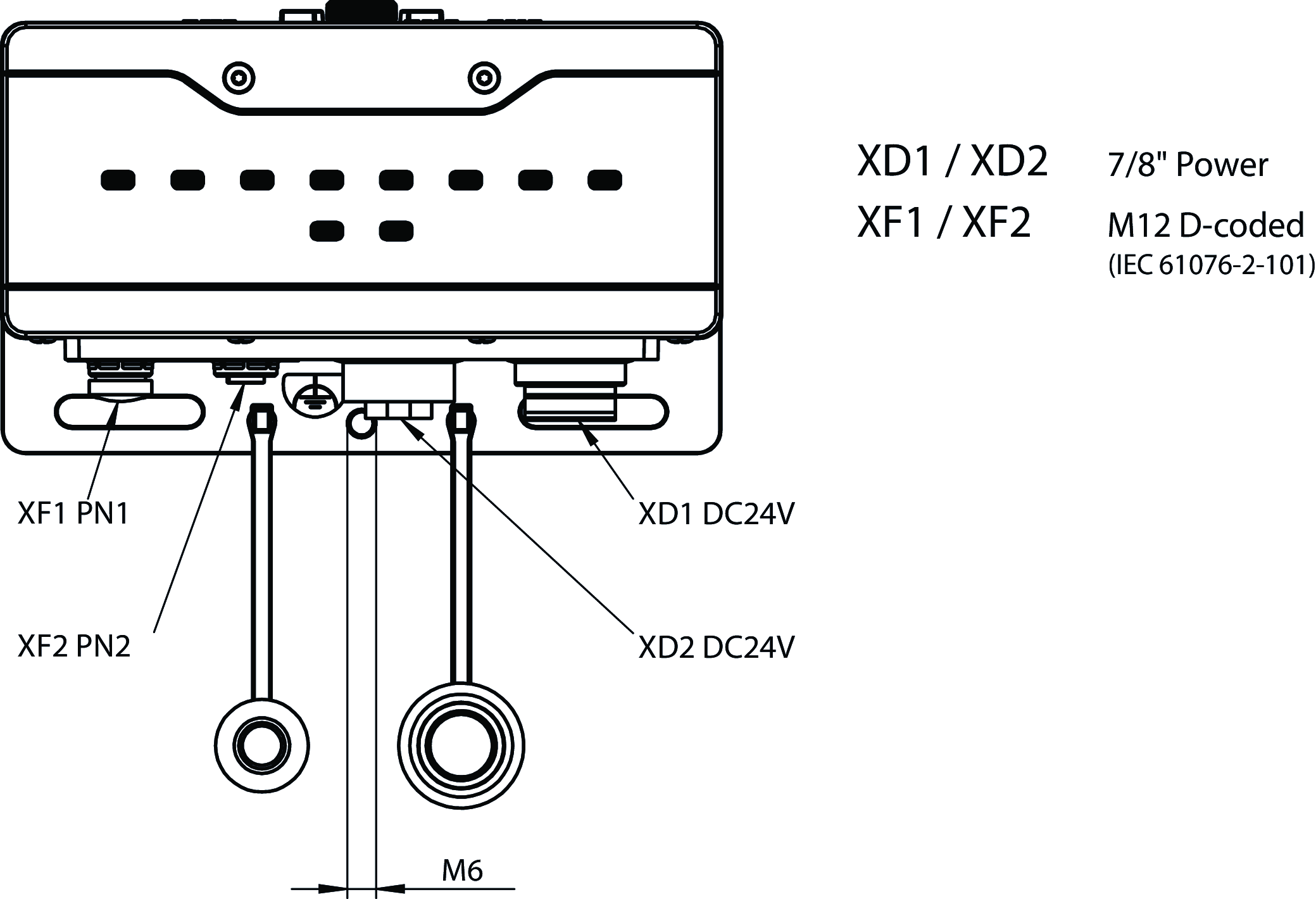

寸法図

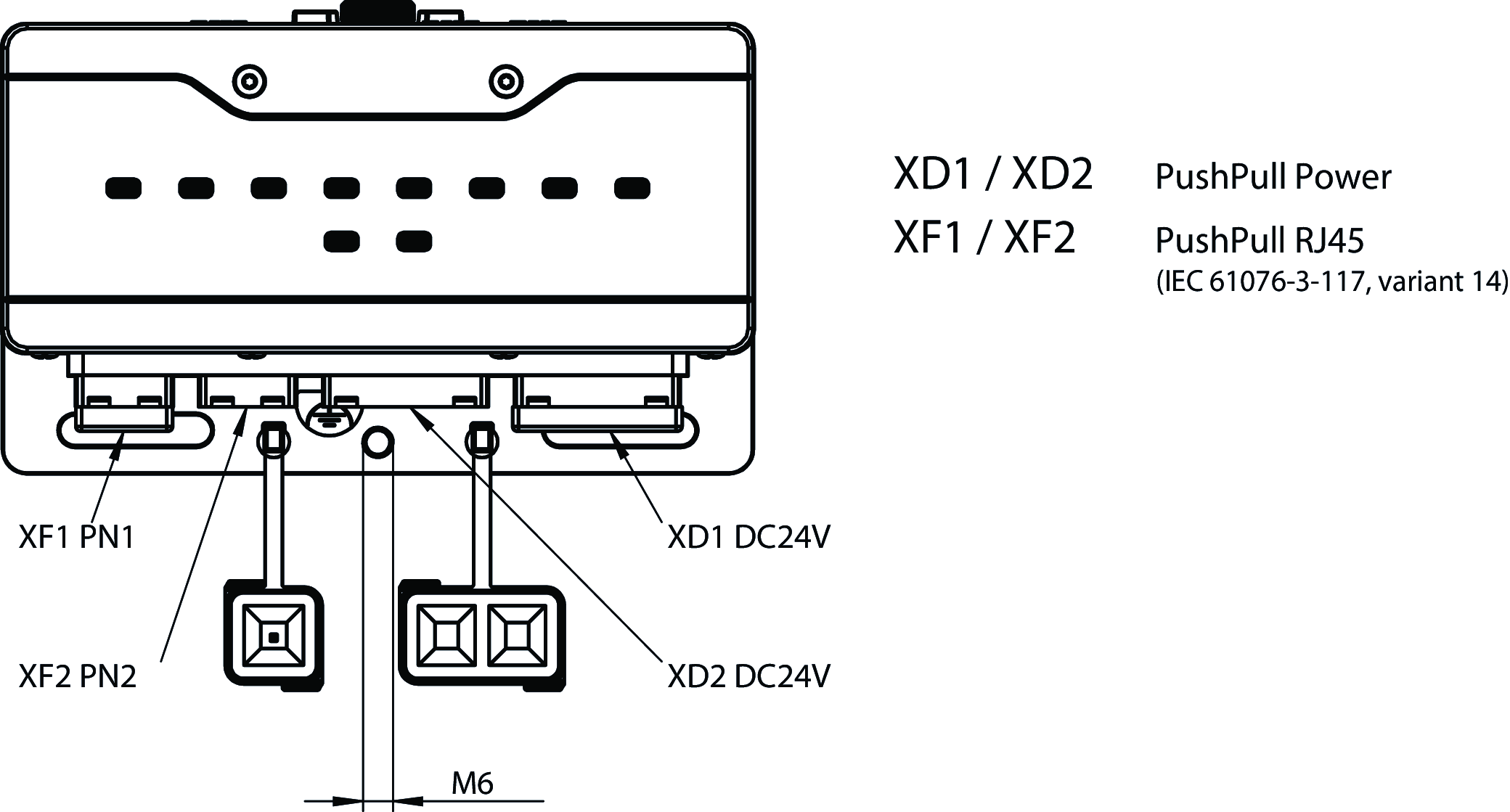

寸法図

MGB2 Modular: 概要

マルチファンクションドアロックシステム

寸法図

寸法図

寸法図

寸法図

Technical data

認証取得状況

c_UL_us_E155795_3/9

ProfiNET_Z13454_Version 2024_2

TÜV Süd München_Z10 040393 0028 Rev.04

Profisafe_Z20334_Version 2025

EAC_RU C-DE.HX37.B.14157/20

電気的接続値

接続ケーブル
MLI	5 ピン、M12x1
定格絶縁電圧 U_i	75 V
定格インパルス電圧 U_imp	0.5 kV
EMC の保護要件	EMC 指令 2014/30/EU
接続ブロックにおける最大フィードイン電流
XD1, XD2	max. 6000 mA
安全性の分類	III
消費電流
モジュール/サブモジュールすべてを含むバス・モジュールが接続済み	max. 4000 mA
	max. 200 mA
汚染度 (外部、EN 60947-1 準拠)	3
	電源 XD1、XD2
ヘッジ
外部	min. 1 A スロー・ブロー
動作電圧DC
L1	24 V DC -15% ... +20% ((逆極性保護、制御、残留リップル < 5%、PELV))
補助電圧 DC
L2	24 V DC -15% ... +20% (補助電圧は MGB システムには不要です)

機械的価値と環境

接続形態
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e	M12、D コード、シールド (XF1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
	7/8 インチ、電源 (XD2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e	M12、D コード、シールド (XF2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
	7/8 インチ、電源 (XD1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
取り付け向き	すべて
保管温度	-25 ... 70 °C
耐衝撃性および耐振動性	EN IEC 60947-5-3 準拠
保護等級	IP65 (接続ケーブルとサブモジュールが正しく取り付けられた場合の閉状態。)
周囲温度
U_B = 24V DC で	-25 ... 55 °C
素材
ハウジング	ガラス繊維強化プラスチック、ダイキャスト亜鉛、ニッケルメッキ
	ML1C / ML2C
接続形態	ネジ式端子
接続形態	オス・プラグ
タイプ仕様	M12 EN 61076-2-101 / A コード
ピン数	5
挿入サイクル	100
	ML1D
接続形態	コネクタ (ロックされていない)
接続形態	オス・プラグ
ピン数	5
挿入サイクル	100

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

	せいぞうせきにん	最大SIL	ピーエフエイチ_D	カテゴリー	耐用時間
安全信号の分析	PL e	3	5.38x10^-9	4	20 y

インターフェース

バスデータプロトコル	Profinet (IEC 61158 タイプ 10)
安全データプロトコル	Profisafe (IEC 61784-3-3)
日付インターフェース
Ethernet

Accessories

拡張モジュール MCM-MLI...(ブランキングカバーなしモジュール、サブモジュール用スロット 2 個)

164241
MCM-MLI-Y0000-JJ-164241

バスモジュール MBM およびロッキングモジュール MGB2-L.-MLI 用機能拡張
サブモジュール取付用 2 スロット
カテゴリー 4/PL e の安全機能評価
開バージョン (サブモジュールなし)
サブモジュール接続タイプ: N/P
全モジュラー機器と互換性あり

拡張モジュール MCM-MLI...(ブランキングカバーなしモジュール、サブモジュール用スロット 4 個)

MCM-MLI-Y00000000-JJ-157854

157854
MCM-MLI-Y00000000-JJ-157854

バスモジュール MBM およびロッキングモジュール MGB2-L.-MLI 用機能拡張
サブモジュール取付用 4 スロット
カテゴリー 4/PL e の安全機能評価
開バージョン (サブモジュールなし)
サブモジュール接続タイプ: N/P
全モジュラー機器と互換性あり

拡張モジュール MCM-MLI...(ブランキングカバー付きモジュール、サブモジュール用スロット 4 個付き)

MCM-MLI-YA4A4A4A4-JA-157774

157774
MCM-MLI-YA4A4A4A4-JA-157774

バスモジュール MBM およびロッキングモジュール MGB2-L.-MLI 用機能拡張
サブモジュール取付用 4 スロット
カテゴリー 4/PL e の安全機能評価
ブランキングカバー 4 枚
サブモジュール接続タイプ: N/P
全モジュラー機器と互換性あり

インターロッキング・モジュール MGB2-I-MLI...(ブランキングカバー 2 枚付きモジュール、右側ドア・ヒンジ)

MGB2-I-MLI-U-YA4A4-JA-R-157989

157989
MGB2-I-MLI-U-YA4A4-JA-R-157989

インターロッキング (ガードロックなし)
バスモジュール MBM との接続用インターロッキングモジュール MGB2
カテゴリー 4/PL e の安全機能評価
ブランキングカバー 2 個 (サブモジュールなし)
調節可能なドア・ヒンジ、工場設定は右
ユニコード
全モジュラー機器と互換性あり

インターロッキング・モジュール MGB2-I-MLI...(ブランキングカバー 2 枚付きモジュール、左側ドア・ヒンジ)

MGB2-I-MLI-U-YA4A4-JA-L-157998

157998
MGB2-I-MLI-U-YA4A4-JA-L-157998

インターロッキング (ガードロックなし)
バスモジュール MBM との接続用インターロッキングモジュール MGB2
カテゴリー 4/PL e の安全機能評価
ブランキングカバー 2 個 (サブモジュールなし)
調節可能なドア・ヒンジ、工場設定は左
ユニコード
全モジュラー機器と互換性あり

インターロッキング・モジュール MGB2-I-MLI...(ブランキングカバーなしモジュール)

MGB2-I-MLI-M-Y0000-JJ-159716

159716
MGB2-I-MLI-M-Y0000-JJ-159716

インターロッキング (ガードロックなし)
バスモジュール MBM との接続用インターロッキングモジュール MGB2
カテゴリー 4/PL e の安全機能評価
開バージョン (ブランキングカバーなし)
調節可能ドア・ヒンジ
マルチコード
全モジュラー機器と互換性あり

MGB2-I-MLI-U-Y0000-JJ-157955

157955
MGB2-I-MLI-U-Y0000-JJ-157955

インターロッキング (ガードロックなし)
バスモジュール MBM との接続用インターロッキングモジュール MGB2
カテゴリー 4/PL e の安全機能評価
開バージョン (ブランキングカバーなし)
調節可能ドア・ヒンジ
ユニコード
全モジュラー機器と互換性あり

ロッキング・モジュール MGB2-L1-MLI...(ブランキングカバー 2 枚付きモジュール、閉回路電流方式、右側ドア・ヒンジ)

MGB2-L1-MLI-U-YA4A4-BA-R-136797

136797
MGB2-L1-MLI-U-YA4A4-BA-R-136797

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
ブランキングカバー 2 個 (サブモジュールなし)
調節可能なドア・ヒンジ、工場設定は右
ユニコード
全モジュラー機器と互換性あり

ロッキング・モジュール MGB2-L1-MLI...(ブランキングカバー 2 枚付きモジュール、閉回路電流方式、左側ドア・ヒンジ)

MGB2-L1-MLI-U-YA4A4-BA-L-157241

157241
MGB2-L1-MLI-U-YA4A4-BA-L-157241

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
ブランキングカバー 2 個 (サブモジュールなし)
調節可能なドア・ヒンジ、工場設定は左
ユニコード
全モジュラー機器と互換性あり

ロッキング・モジュール MGB2-L1-MLI...(ブランキングカバーなしモジュール、閉回路電流方式)

MGB2-L1-MLI-U-Y0000-BJ-136776

136776
MGB2-L1-MLI-U-Y0000-BJ-136776

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
開バージョン (ブランキングカバーなし)
調節可能ドア・ヒンジ
ユニコード
全モジュラー機器と互換性あり

MGB2-L1-MLI-M-Y0000-BJ-158698

158698
MGB2-L1-MLI-M-Y0000-BJ-158698

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
開バージョン (ブランキングカバーなし)
調節可能ドア・ヒンジ
マルチコード
全モジュラー機器と互換性あり

ロッキング・モジュール MGB2-L2-MLI...(ブランキングカバー 2 枚付きモジュール、開回路電流方式、右側ドア・ヒンジ)

MGB2-L2-MLI-U-YA4A4-BA-R-156835

156835
MGB2-L2-MLI-U-YA4A4-BA-R-156835

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
ブランキングカバー 2 個 (サブモジュールなし)
調節可能なドア・ヒンジ、工場設定は右
ユニコード
全モジュラー機器と互換性あり

ロッキング・モジュール MGB2-L2-MLI...(ブランキングカバー 2 枚付きモジュール、開回路電流方式、左側ドア・ヒンジ)

MGB2-L2-MLI-U-YA4A4-BA-L-157244

157244
MGB2-L2-MLI-U-YA4A4-BA-L-157244

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
ブランキングカバー 2 個 (サブモジュールなし)
調節可能なドア・ヒンジ、工場設定は左
ユニコード
全モジュラー機器と互換性あり

ロッキング・モジュール MGB2-L2-MLI...(ブランキングカバーなしモジュール、開回路電流方式)

MGB2-L2-MLI-M-Y0000-BJ-158711

158711
MGB2-L2-MLI-M-Y0000-BJ-158711

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
開バージョン (ブランキングカバーなし)
調節可能ドア・ヒンジ
マルチコード
全モジュラー機器と互換性あり

MGB2-L2-MLI-U-Y0000-BJ-156392

156392
MGB2-L2-MLI-U-Y0000-BJ-156392

作業員やプロセス保護のためのガードロック
バスモジュール MBM との接続用ロッキングモジュール MGB2
監視ガードロック付きインターロッキング
カテゴリー 4/PL e の安全機能評価
開バージョン (サブモジュールなし)
調節可能ドア・ヒンジ
ユニコード
全モジュラー機器と互換性あり

バスモジュール MBM 用ロッキングセット

156739
AC-SET-BP-M12-156739

スクリュー・プラグ 2 個
1x プラグ

取り付けアクセサリー

モジュール MCM... および MBM... 用取付プレート

156681
AM-P-CB-156681

MBM、MCM モジュール用
簡単で迅速な取り付け
迅速なモジュール交換
スチール、粉末塗装
ネジセットを含む

モジュール MGB2-L...、MCM...、MBM... 用取付プレート

156680
AM-P-LCB-156680

MGB2-L、MBM、MCM モジュール用
簡単で迅速な取り付け
迅速なモジュール交換
スチール、粉末塗装
左右のヒンジドアに適合
ネジセットを含む

モジュール MGB2-L/I... および MBM... 用取付プレート

156682
AM-P-LB-156682

MGB2-L、MBM モジュール用
簡単で迅速な取り付け
迅速なモジュール交換
スチール、粉末塗装
左右のヒンジドアに適合
ネジセットを含む

2 個のプラグ・コネクター M12 (5 ピン) 付き接続ケーブル、10 m

C-M12F05-05X034PU10,0-M12M05-119947

119947
C-M12F05-05X034PU10,0-M12M05-119947

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
PUR ケーブル
ケーブル長 10 m

2 個のプラグ・コネクター M12 (5 ピン) 付き接続ケーブル、20 m

C-M12F05-05X034PU20,0-M12M05-119971

119971
C-M12F05-05X034PU20,0-M12M05-119971

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
PUR ケーブル
ケーブル長 20 m

2 個のプラグ・コネクター M12 (5 ピン) 付き接続ケーブル、5 m

C-M12F05-05X034PU05,0-M12M05-119932

119932
C-M12F05-05X034PU05,0-M12M05-119932

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
PUR ケーブル
ケーブル長 5 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、0.22 m、AIDA 規格

C-M12F05-05X034PU0,22-M12M05-163573

163573
C-M12F05-05X034PU0,22-M12M05-163573

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 0.22 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、1 m、AIDA 規格

C-M12F05-05X034PU01,0-M12M05-159355

159355
C-M12F05-05X034PU01,0-M12M05-159355

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色グレー
ケーブル長 1 m

C-M12F05-05X034PU01,0-M12M05-159362

159362
C-M12F05-05X034PU01,0-M12M05-159362

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 1 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、1.5 m、AIDA 規格

C-M12F05-05X034PU01,5-M12M05-159356

159356
C-M12F05-05X034PU01,5-M12M05-159356

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色グレー
ケーブル長 1.5 m

C-M12F05-05X034PU01,5-M12M05-159363

159363
C-M12F05-05X034PU01,5-M12M05-159363

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 1.5 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、10 m、AIDA 規格

C-M12F05-05X034PU10,0-M12M05-159360

159360
C-M12F05-05X034PU10,0-M12M05-159360

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色グレー
ケーブル長 10 m

C-M12F05-05X034PU10,0-M12M05-159920

159920
C-M12F05-05X034PU10,0-M12M05-159920

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 10 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、15 m、AIDA 規格

C-M12F05-05X034PU15,0-M12M05-159361

159361
C-M12F05-05X034PU15,0-M12M05-159361

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色グレー
ケーブル長 15 m

C-M12F05-05X034PU15,0-M12M05-159921

159921
C-M12F05-05X034PU15,0-M12M05-159921

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 15 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、3 m、AIDA 規格

C-M12F05-05X034PU03,0-M12M05-159357

159357
C-M12F05-05X034PU03,0-M12M05-159357

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色グレー
ケーブル長 3 m

C-M12F05-05X034PU03,0-M12M05-159364

159364
C-M12F05-05X034PU03,0-M12M05-159364

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 3 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、5 m、AIDA 規格

C-M12F05-05X034PU05,0-M12M05-159358

159358
C-M12F05-05X034PU05,0-M12M05-159358

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色グレー
ケーブル長 5 m

C-M12F05-05X034PU05,0-M12M05-159365

159365
C-M12F05-05X034PU05,0-M12M05-159365

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 5 m

プラグコネクター M12 (5 ピン) 2 個付き接続ケーブル、8 m、AIDA 規格

C-M12F05-05X034PU08,0-M12M05-159359

159359
C-M12F05-05X034PU08,0-M12M05-159359

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色グレー
ケーブル長 8 m

C-M12F05-05X034PU08,0-M12M05-159919

159919
C-M12F05-05X034PU08,0-M12M05-159919

一端が M12 メス・プラグ、他端が M12 プラグコネクター、5 ピン
ストレート・メス・プラグおよびプラグコネクター
AIDA 規格準拠の接続ケーブル
PUR ケーブル、シース色黄色
ケーブル長 8 m

Downloads

Single Documents

データシート

データシート

Doc. no.

Version

Language

Size

データシート
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
데이터 시트
Datový list

Operating Instructions Bus Module MBM-PN-..-MLI-… (PROFINET)

Doc. no.

Version

Language

Size

Operating Instructions Bus Module MBM-PN-..-MLI-… (PROFINET)

Mode d’emploi Module de bus MBM-PN-..-MLI-… (PROFINET)

Manual de instrucciones Módulo de bus MBM-PN-..-MLI-… (PROFINET)

Betriebsanleitung Busmodul MBM-PN-..-MLI-… (PROFINET)

使用说明书总线模块 MBM-PN-..-MLI-… (PROFINET)

사용 설명서 버스 모듈 MBM-PN-..-MLI-… (PROFINET)

Návod k použití Sběrnicový modul MBM-PN-..-MLI-… (PROFINET)

Használati utasítás Buszmodul MBM-PN-..-MLI-… (PROFINET)

Release Notes Bus module MBM-PN-..-MLI-…

Doc. no.

Version

Language

Size

Release Notes Bus module MBM-PN-..-MLI-…

Safety information

Doc. no.

Version

Language

Size

Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța

EU-Konformitätserklärung

Doc. no.

Version

Language

Size

EU-Konformitätserklärung

UKCA-Konformitätserklärung

Doc. no.

Version

Language

Size

UKCA-Konformitätserklärung

Other Documents

認証・証明書

Doc. no.

Version

Language

Size

Doc. no.

Version

Language

Size

Doc. no.

Version

Language

Size

TUEV Süd München Z10 Zertifikat

Doc. no.

Version

Language

Size

TUEV Süd München Z10 Zertifikat

TUEV Süd München Z10 Zertifikat

Type Examination Certificate (Supply of Machinery Regulations 2008)

Doc. no.

Version

Language

Size

Type Examination Certificate (Supply of Machinery Regulations 2008)

Doc. no.

Version

Language

Size

CAD data

Cadenas

Show CAD data for Cadenas

Ordering data

Ordernumber	169765
Item designation	MBM-PN-S4-MLI-3B-169765
Gross weight	0,8kg
Customs tariff number	85389099990
ECLASS	27-24-26-07 Field bus, decentralized peripheral - basic device

Cookie notice

We use technically necessary cookies that are essential for the operation of the website. In addition, we use a statistics cookie to analyze the use of our website and to continuously improve our offer. You can decide for yourself whether you wish to consent to the use of the statistics cookie. Further information can be found in our privacy policy.

Privacy notice Legal notice
