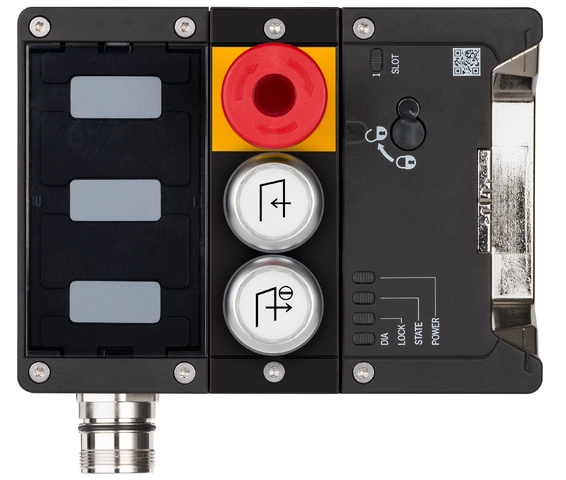

MGB2-L1-BR-U-XE5S5-MY-R-166729 (Order no. 166729)

ロッキング・モジュール MGB2-L1-BR...(M23、非常停止、照光式押しボタン 2 個、粘着ラベル 3 枚、閉回路電流方式、右側ドア・ヒンジ)

  • ガードロック・モニタリング付きガードロック
  • ISO 13850 準拠照光式非常停止 1 個
  • 2 個の照光式押しボタン
  • 粘着ラベル 3 枚
  • プラグコネクター M23 付き接続サブモジュール
  • 調節可能なドア・ヒンジ、工場設定は右
  • ユニコード
MGB2-L1-BR-U-XE5S5-MY-R-166729 (Order no. 166729)

Description

ガードロックの種類

MGB2-L1...

スプリング力によるガードロックです。ガードロック ソレノイドに電圧を加えてリリースします。(閉回路電流方式)

設定によって柔軟に適応

  • 判定モジュールは DIP スイッチを用いて設定することができます。設定に応じて、判定モジュールは MGB2-BP もしくは MGB2-BR 装置のように作動します。
  • さらに、ガードロック付き装置ではガードロック・モニタリングのオンオフを切り換えることができます。ガードロック・モニタリングがオンになっていると、ガードが確実にロックされている場合に、安全出力がオンになります。ガードロック・モニタリングがオフになっていると、ガードが閉じられボルツタングが MGB2 に挿入されている場合に、安全出力がオンになります。
  • ガードロック・モニタリングがオンになっていると、リリース・モニタリングが作動可能です。これで、補助リリースまたはエスケープリリースのどちらが作動したのかを知らせます。
  • 工場出荷時リセットにより、工場出荷時の設定にリセットできます。

粘着ラベル

ユーザーは同梱されている粘着ラベルを用いてカスタム・ラベリングを作ることができます。(3 枚、ブランク)

寸法図
寸法図
寸法図
寸法図

寸法図

寸法図

寸法図

寸法図

Technical data

認証取得状況

c_UL_us_E155795_3/9TUEV Süd München_M6A 040393 0038 Rev.02EAC_RU C-DE.HX37.B.14157/20FCC_2AJ58-03_

機械的価値と環境

取り付け向き ドア・ヒンジ DIN 右側

ロック モジュール MGB2-L1-BR-U-X0000-BX-136774 (注文するいいえ。 136774)

ロック モジュール MGB2-L1-BR-U-X0000-BX-136774 (注文するいいえ。 136774)

電気的接続値

接続断面図
(剛性/軟性) DIN 46 228/1 準拠のケーブル・エンド・スリーブ付き 0.25 ... 1.5 mm²
(剛性/軟性) 0.25 ... 1.5 mm² ((AWG 23 ...AWG 16))
(剛性/軟性) DIN 46 228/1 準拠のカラー付きケーブル・エンド・スリーブ付き 0.25 ... 0.75 mm²
定格絶縁電圧 Ui 75 V
定格インパルス電圧 Uimp 1.5 kV
相違時間
FO1A および FO1B の間 max. 10 ms
利用区分
DC-13 24 V 150 mA (注意: 誘導性負荷の場合、出力はフリーホイーリングダイオードで保護する必要がある。)
EN 60947-5-3 に準じたリスク時間 max. 50 ms
EN 60947-5-3に準拠したリスク時間、追加ユニットごとに延長。 max. 10 ms
安全性の分類 III
トランスポンダー コーディング Unicode
汚染度 (外部、EN 60947-1 準拠) 3
モニタリング出力 OD、OT/C、OL、OI
出力タイプ 半導体出力、P スイッチング、短絡保護
出力電圧 UB-2 ... UB V DC (スイッチング電流 50 mA での値 (ケーブル長を考慮せず))
出力電流 max. 50 mA
安全出力 FO1A、FO1B
出力タイプ 半導体出力、P スイッチング、短絡保護
出力電圧
UFO1A /UFO1B 低 0 ... 1 V DC
UFO1A /UFO1B 高 UB-3,5 ... UB V DC (スイッチング電流 150 mA での値 (ケーブル長を考慮せず))
出力電流
安全出力 FO1A/FO1B 毎 1 ... 150 mA
スイッチオンタイム max. 80 ms
テストパルス時間 max. 0.3 ms
試験パルス間隔 min. 100 ms
電源 UB
動作電圧DC
UB 24 V DC -15% ... +20% ((逆極性保護、制御、残留リップル < 5%、PELV))
消費電流
IUB max. 80 mA (20.4 V で、安全入力 FI1A および FI1B を含み、出力に対する負荷なし)
電源 IMP、IMM
ソレノイド動作電圧 DC
UIMP 24 V DC -15% ... +20% ((逆極性保護、制御、残留リップル < 5%、PELV))
消費電流
IIMP max. 375 mA
テストパルス時間 max. 5 ms
試験パルス間隔 min. 100 ms

機械的価値と環境

準備完了遅延 5 s
スイッチング周波数 0.25 Hz
保管温度 -30 ... 70 °C
機械的寿命
ドア ストッパーとして使用し、衝撃エネルギーが 2 ジュールの場合 0.1 x 10⁶
合計 1 x 10⁶
ドア ストッパーとして使用し、衝撃エネルギーが 1 ジュールの場合 0.2 x 10⁶
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65 (接続ケーブルとサブモジュールが正しく取り付けられた場合の閉状態。)
周囲温度
UB = 24V DC で -30 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ダイキャスト亜鉛、ニッケルメッキ
ロック保持力 FZh 2000 N
ガードロック方式 閉回路電流方式

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
ガードロックの制御PL e32.95x10-9420 y
ガード位置の監視PL e32.95x10-9420 y
ガードロックの監視PL e32.95x10-9420 y


その他

Slotkonfiguration 1

サブモジュール MSM-1-P-CA-BPP-E5-163609 (注文するいいえ。 163609)

サブモジュール MSM-1-P-CA-BPP-E5-163609 (注文するいいえ。 163609)

操作・表示素子

ポジションカラー予備バージョンスイッチ素子スライドイン ラベル注意スライドイン ラベル番号Designation1LED
1照光式非常停止2 PD
2白印字照光式押しボタン1NO
3白印字照光式押しボタン1NO

電気的接続値

消費電流 max. 32 mA
コントロールとインジケーター
遮断容量 max. 0.25 W
スイッチング電圧 24 V
スイッチング電流 5 ... 10 mA
LED 電源 24 V DC
照光式非常停止
遮断容量 max. 0.25 W
スイッチング電圧 5 ... 24 V
スイッチング電流 1 ... 100 mA
LED 電源 24 V DC

機械的価値と環境

取り付け向き すべて
保管温度 -25 ... 70 °C
応答速度 バス・モジュール MBM-... またはインターロッキング / ロッキング モジュール MGB2-I.-BR-... の操作説明書を参照してください/ MGB2-L.-BR-...
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65（IP20） (組み付け状態)
周囲温度
UB = 24V DC で -25 ... 55 °C
素材 ガラス繊維強化プラスチック

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
非常停止0.13x10620 y


その他

Submodulbreite 1
ソフトウェア ID (SW-ID) 9000001

AC-MC-00-0-B-156718 (注文するいいえ。 156718)

AC-MC-00-0-B-156718 (注文するいいえ。 156718)

電気的接続値

EN 60664-1 準拠の汚染度 3

機械的価値と環境

保管温度 -30 ... 70 °C
周囲温度 -30 ... 55 °C
素材 ガラス繊維強化プラスチック
接続 1
接続形態 2x M4 ネジ
保護等級 IP65 (指定されたベース ユニットとネジによりしっかりと締めこまれている場合のみ。)

その他

カラー 黒
追加機能
シールを含む
固定ネジ同梱

サブモジュール MSM-C-K-BA-SH-S5-169566 (注文するいいえ。 169566)

サブモジュール MSM-C-K-BA-SH-S5-169566 (注文するいいえ。 169566)

機械的価値と環境

取り付け向き すべて
保管温度 -25 ... 70 °C
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65（IP20） (組み付け状態)
周囲温度 -25 ... 55 °C
素材 ガラス繊維強化プラスチック、CuZn、ニッケルメッキ
接続 1
接続形態 ソケット・コネクター、コーディング済み
挿入サイクル 25
接続 2
接続形態 プラグコネクター M23
接続形態 オス・プラグ
ピン数 19
プラグロック ネジ接続
挿入サイクル 100

その他

スライドイン ラベル
番号ラベリング注意
3ブランク
追加機能
組み付け済みソケット コネクター付属
ラベル・ホルダー ID 番号 156733 付属

Components

MGB2-L1-BR-U-X0000-BX-136774
136774
MGB2-L1-BR-U-X0000-BX-136774
ロッキング・モジュール MGB2-L1-BR...(ブランキング カバーなしモジュール、閉回路電流方式)
  • 作業員やプロセス保護のためのガードロック
  • 制御システムへの直接接続用ロッキング・モジュール MGB2
  • インターロッキングまたはガードロックとして設定可能
  • カテゴリー 4/PL e の安全機能評価
  • 開バージョン (ブランキング カバーなし)
  • 調節可能ドア・ヒンジ
  • ユニコード
  • BR テクノロジーと互換
MSM-1-P-CA-BPP-E5-163609
163609
MSM-1-P-CA-BPP-E5-163609
サブモジュール MSM-1-P...(照光式非常停止、記号付き照光式白色押しボタン 2 個)
  • モジュール MGB2 および MCM 用の拡張機能
  • 接続タイプ: P
  • ISO 13850 準拠照光式非常停止 1 個
  • 記号付き照光式白色押しボタン 2 個
AC-MC-00-0-B-156718
156718
AC-MC-00-0-B-156718
未使用モジュール接続部用カバー
  • 未使用の接続用カバー
  • 固定ネジ同梱
  • シールを含む
MSM-C-K-BA-SH-S5-169566
169566
MSM-C-K-BA-SH-S5-169566
接続サブモジュール MSM-C...(プラグ・コネクター M23、スライドイン・ラベル 3 枚を含む)
  • MGB2 Classic 用の接続サブモジュール
  • プラグコネクター M23 (19 ピン)

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 166729
Item designation MGB2-L1-BR-U-XE5S5-MY-R-166729
Gross weight 1,5kg
Customs tariff number 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
