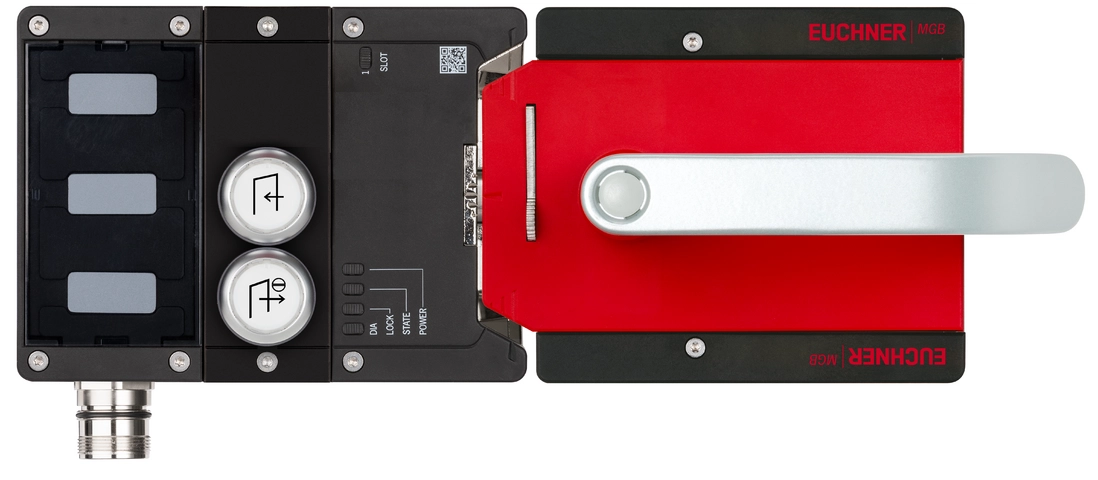

MGB2-IH-BR-U-S5-PY-R-169585 (Order no. 169585)

セット一式 MGB2-I...-BR (M23、押しボタン 2 個、右側ドア ヒンジ)

  • インターロッキング (ガードロックなし)
  • 記号付き照光式白色押しボタン 2 個
  • 粘着ラベル 3 枚
  • プラグコネクター M23 付き接続サブモジュール
  • 調節可能なドア・ヒンジ、工場設定は右
  • ユニコード
MGB2-IH-BR-U-S5-PY-R-169585 (Order no. 169585)

Description

ガードロックの種類

MGB2-I...

ドアハンドルを動かすことにより、ハンドル モジュール内のボルツタングがインターロッキング モジュールに出入りします。ドア・アームはロック位置でロックされていません。

設定によって柔軟に適応

  • 判定モジュールは DIP スイッチを用いて設定することができます。設定に応じて、判定モジュールは MGB2-BP もしくは MGB2-BR 装置のように作動します。
  • 工場出荷時リセットにより、工場出荷時の設定にリセットできます。

ドア・ヒンジ

ロッキング/インターロッキング モジュールでは、ドア・ヒンジの左右をいつでも簡単に入れ替えることができます。

寸法図
寸法図
寸法図
寸法図

寸法図

寸法図

寸法図

寸法図

Technical data

認証取得状況

c_UL_us_E155795_3/9TUEV Süd München_M6A 040393 0038 Rev.02FCC_2AJ58-03_

ハンドル モジュール MGB2-H-BA1A3-R-136691 (注文するいいえ。 136691)

ハンドル モジュール MGB2-H-BA1A3-R-136691 (注文するいいえ。 136691)

機械的価値と環境

取り付け向き ドア・ヒンジ DIN 右側
保護等級 IP65
周囲温度 -30 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ニッケルメッキ ダイキャスト亜鉛、ステンレススチール

その他

追加機能 自動ロックアウト機構付き

インターロッキング モジュール MGB2-I-BR-U-XK2S5-PY-R-169573 (注文するいいえ。 169573)

インターロッキング モジュール MGB2-I-BR-U-XK2S5-PY-R-169573 (注文するいいえ。 169573)

機械的価値と環境

取り付け向き ドア・ヒンジ DIN 右側

モジュール MGB2-I-BR-U-X0000-JX-157957

モジュール MGB2-I-BR-U-X0000-JX-157957

電気的接続値

接続断面図
(剛性/軟性) DIN 46 228/1 準拠のケーブル・エンド・スリーブ付き 0.25 ... 1.5 mm²
(剛性/軟性) 0.25 ... 1.5 mm² ((AWG 23 ...AWG 16))
(剛性/軟性) DIN 46 228/1 準拠のカラー付きケーブル・エンド・スリーブ付き 0.25 ... 0.75 mm²
定格絶縁電圧 Ui 75 V
定格インパルス電圧 Uimp 1.5 kV
相違時間
FO1A および FO1B の間 max. 10 ms
利用区分
DC-13 24 V 150 mA (注意: 誘導性負荷の場合、出力はフリーホイーリングダイオードで保護する必要がある。)
EN 60947-5-3 に準じたリスク時間 max. 50 ms
EN 60947-5-3に準拠したリスク時間、追加ユニットごとに延長。 max. 10 ms
安全性の分類 III
トランスポンダー コーディング Unicode
汚染度 (外部、EN 60947-1 準拠) 3
モニタリング出力 OD、OT/C、OI
出力タイプ 半導体出力、P スイッチング、短絡保護
出力電圧 UB-2 ... UB V DC (スイッチング電流 50 mA での値 (ケーブル長を考慮せず))
出力電流 max. 50 mA
安全出力 FO1A、FO1B
出力タイプ 半導体出力、P スイッチング、短絡保護
出力電圧
UFO1A /UFO1B 低 0 ... 1 V DC
UFO1A /UFO1B 高 UB-3,5 ... UB V DC (スイッチング電流 150 mA での値 (ケーブル長を考慮せず))
出力電流
安全出力 FO1A/FO1B 毎 1 ... 150 mA
スイッチオンタイム max. 80 ms
テストパルス時間 max. 0.3 ms
試験パルス間隔 min. 100 ms
電源 UB
動作電圧DC
UB 24 V DC -15% ... +20% ((逆極性保護、制御、残留リップル < 5%、PELV))
消費電流
IUB max. 80 mA (20.4 V で、安全入力 FI1A および FI1B を含み、出力に対する負荷なし)

機械的価値と環境

準備完了遅延 5 s
保管温度 -30 ... 70 °C
機械的寿命
ドア ストッパーとして使用し、衝撃エネルギーが 2 ジュールの場合 0.1 x 10⁶
ドア ストッパーとして使用し、衝撃エネルギーが 1 ジュールの場合 0.2 x 10⁶
合計 1 x 10⁶
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65 (接続ケーブルとサブモジュールが正しく取り付けられた場合の閉状態。)
周囲温度
UB = 24V DC で -30 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ダイキャスト亜鉛、ニッケルメッキ

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
ガード位置の監視PL e32.95x10-9420 y


その他

Slotkonfiguration 1

接続アクセサリー AC-MC-00-0-B-156718

接続アクセサリー AC-MC-00-0-B-156718

電気的接続値

EN 60664-1 準拠の汚染度 3

機械的価値と環境

保管温度 -30 ... 70 °C
周囲温度 -30 ... 55 °C
素材 ガラス繊維強化プラスチック
接続 1
接続形態 2x M4 ネジ
保護等級 IP65 (指定されたベース ユニットとネジによりしっかりと締めこまれている場合のみ。)

その他

カラー 黒
追加機能
固定ネジ同梱
シールを含む

サブモジュール MSM-1-P-CA-00P0P0-K2-169563

サブモジュール MSM-1-P-CA-00P0P0-K2-169563

操作・表示素子

ポジションカラー予備スライドイン ラベルバージョンスイッチ素子注意スライドイン ラベル番号Designation1LED
2白印字照光式押しボタン1NO
3白印字照光式押しボタン1NO

電気的接続値

消費電流 max. 20 mA
コントロールとインジケーター
遮断容量 max. 0.25 W
スイッチング電圧 24 V
スイッチング電流 5 ... 10 mA
LED 電源 24 V DC

機械的価値と環境

取り付け向き すべて
保管温度 -25 ... 70 °C
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65（IP20） (組み付け状態)
周囲温度
UB = 24V DC で -25 ... 55 °C
素材 ガラス繊維強化プラスチック

その他

Submodulbreite 1
ソフトウェア ID (SW-ID) 9000034

サブモジュール MSM-C-K-BA-SH-S5-169566

サブモジュール MSM-C-K-BA-SH-S5-169566

機械的価値と環境

取り付け向き すべて
保管温度 -25 ... 70 °C
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65（IP20） (組み付け状態)
周囲温度 -25 ... 55 °C
素材 ガラス繊維強化プラスチック、CuZn、ニッケルメッキ
接続 1
接続形態 ソケット・コネクター、コーディング済み
挿入サイクル 25
接続 2
接続形態 プラグコネクター M23
接続形態 オス・プラグ
ピン数 19
プラグロック ネジ接続
挿入サイクル 100

その他

スライドイン ラベル
番号ラベリング注意
3ブランク
追加機能
ラベル・ホルダー ID 番号 156733 付属
組み付け済みソケット コネクター付属

Components

MGB2-H-BA1A3-R-136691
136691
MGB2-H-BA1A3-R-136691
ハンドル モジュール MGB2-H...(自動ロックアウト機構付きドアハンドル、右ヒンジ・ドア)
  • インテリジェント ボルツ タング
  • 展開式ロックアウト機構
  • 二次自動伸長式ロックアウト機構
  • ドアハンドル
  • 調節可能なドア・ヒンジ、工場設定は右
MGB2-I-BR-U-XK2S5-PY-R-169573
169573
MGB2-I-BR-U-XK2S5-PY-R-169573
インターロッキング・モジュール MGB2-I-BR...(M23、押しボタン 2 個、右側ドア ヒンジ)
  • インターロッキング (ガードロックなし)
  • 記号付き照光式白色押しボタン 2 個
  • 粘着ラベル 3 枚
  • プラグコネクター M23 付き接続サブモジュール
  • 調節可能なドア・ヒンジ、工場設定は右
  • ユニコード
  • BR テクノロジーと互換

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 169585
Item designation MGB2-IH-BR-U-S5-PY-R-169585
Gross weight 2,43kg
Customs tariff number 85371098
ECLASS 27-27-24-03 Safety-related transponder switch
