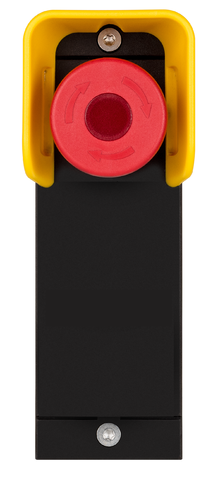

サブモジュール MSM-1-P...(照光式非常停止、保護カラー付き)
- モジュール MGB2 および MCM 用の拡張機能
- 接続タイプ: P
- ISO 13850 準拠の保護カラー付き照光式非常停止 1 個
Description

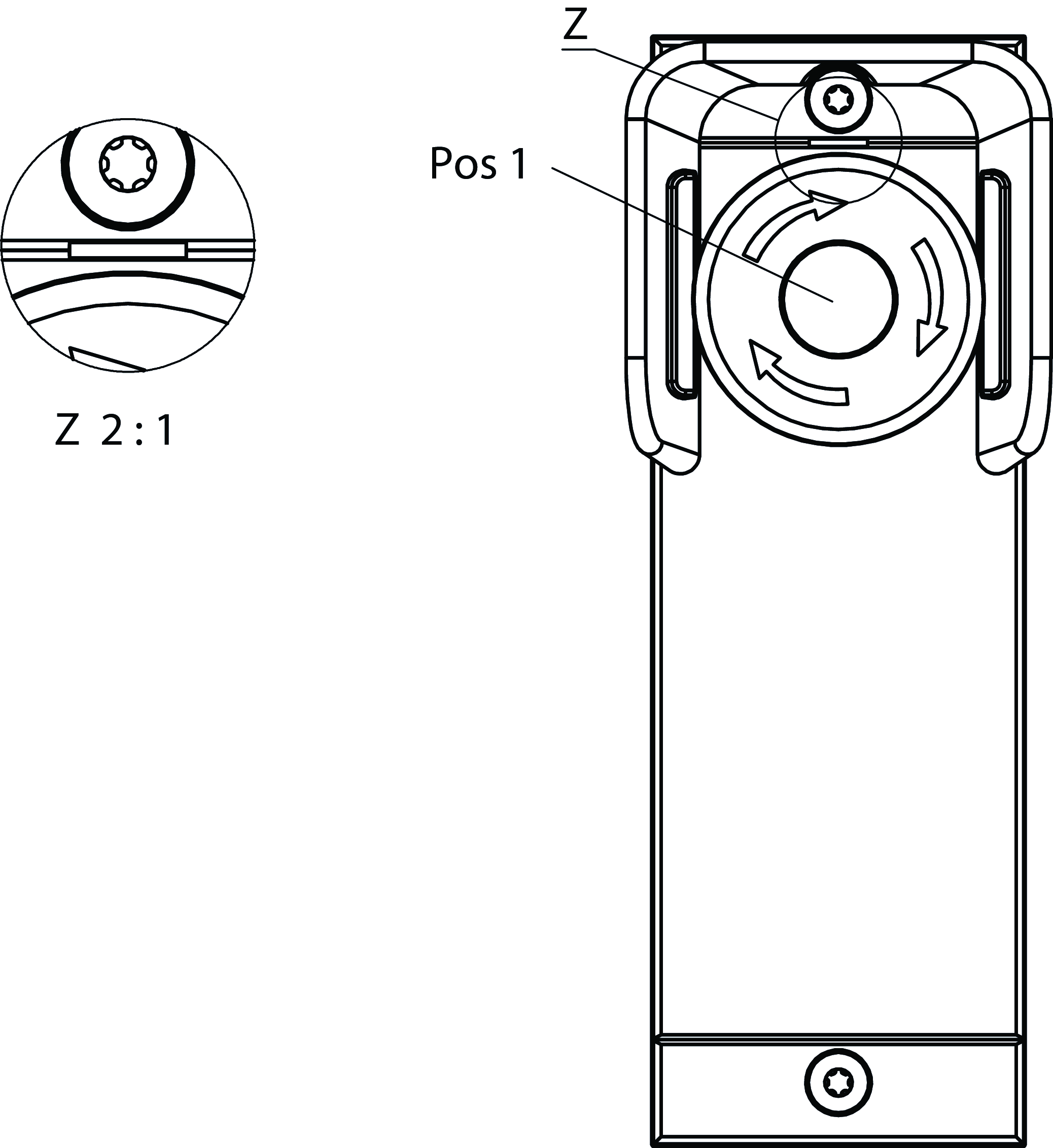

寸法図
| Pos 1 | ISO 13850 準拠非常停止 |
| Z | 項目 1 の方向をマーク |
寸法図

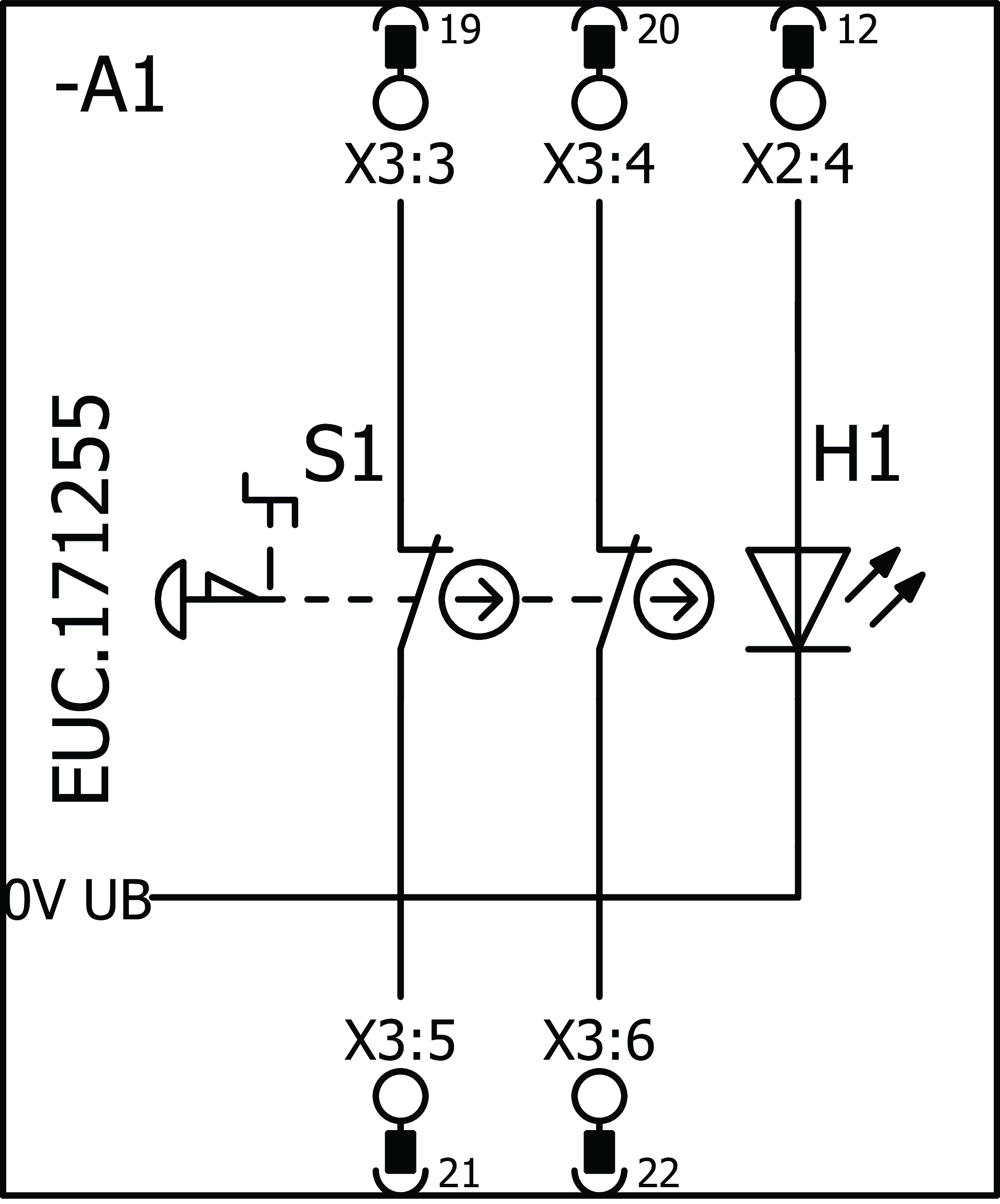

接続例
Technical data
操作・表示素子
| ポジション | カラー | 予備 | バージョン | スイッチ素子 | スライドイン ラベル | 注意スライドイン ラベル | 番号 | Designation1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 保護カラー付き照光式非常停止 | 2 PD |
電気的接続値
| 消費電流 | max. 12 mA |
| コントロールとインジケーター | |
| 遮断容量 | max. 0.25 W |
| スイッチング電圧 | 24 V |
| スイッチング電流 | 5 ... 10 mA |
| LED 電源 | 24 V DC |
| 照光式非常停止 | |
| 遮断容量 | max. 0.25 W |
| スイッチング電圧 | 5 ... 24 V |
| スイッチング電流 | 1 ... 100 mA |
| LED 電源 | 24 V DC |
機械的価値と環境
| 取り付け向き | すべて |
| 保管温度 | -25 ... 70 °C |
| 応答速度 | バス・モジュール MBM-... またはインターロッキング / ロッキング モジュール MGB2-I.-BR-... の操作説明書を参照してください/ MGB2-L.-BR-... |
| 耐衝撃性および耐振動性 | EN IEC 60947-5-3 準拠 |
| 保護等級 | IP65（IP20） (組み付け状態) |
| 周囲温度 | |
| UB = 24V DC で | -25 ... 55 °C |
| 素材 | ガラス繊維強化プラスチック |
EN ISO 13849-1およびEN IEC 62061に準拠した特性値。
| B10D | 耐用時間 | |
|---|---|---|
| 非常停止 | 0.13x106 | 20 y |
その他
| Submodulbreite | 1 |
| ソフトウェア ID (SW-ID) | 9000043 |
Downloads
適合宣言
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC2518509
Version
Language
Size
0,2 MB
UKCA-Konformitätserklärung
Doc. no.
Version
Language
Size
UKCA-Konformitätserklärung
Doc. no.
EDC20001508
Version
Language
Size
0,2 MB
Ordering data
| Ordernumber | 171255 |
| Item designation | MSM-1-P-CS-B00-K9-171255 |
| Gross weight | 0,11kg |
| Customs tariff number | 85365019000 |
| ECLASS | 27-24-26-05 Field bus, decentralized peripheral - function-/technology module |
