CES-I-AS2A-U-C04-SC-120547 (Order no. 120547)

安全スイッチ CES-.-AS-C04、AS-i 接続、プラグコネクター M8 付き

  • 能動面 3 つ付きの非常に小型のデザイン
  • 一体型診断 LED
  • EN ISO 13849-1 によるカテゴリー 4/PL e
  • プラグコネクター M8、3 ピン
  • ユニコード
CES-I-AS2A-U-C04-SC-120547 (Order no. 120547)

Description

取り付け位置

許容される取付位置

ユニコード判定

アクチュエーターそれぞれは高度にコーディングされています (ユニコード)。このスイッチはティーチインされたアクチュエーターのみを検出。追加アクチュエーターもティーチインできます。最後にティーチインされたアクチュエーターだけに反応します。

AS インターフェース入力

D0, D1, D2, D3

ドア・モニタリング

判定は安全モニターから行います。

LED 機能表示

  • STATE LED はスイッチの状態を示します。
  • DIA LED は、スイッチで故障が検出されたかどうかを示します。
  • M8 プラグコネクターのデュアル LED は ASi バスの状態を示します。
寸法図
寸法図
配線図
配線図
配線図
配線図

寸法図

寸法図
1能動面
2Asi (緑/赤)
3LED状態表示
4ラバー サポート

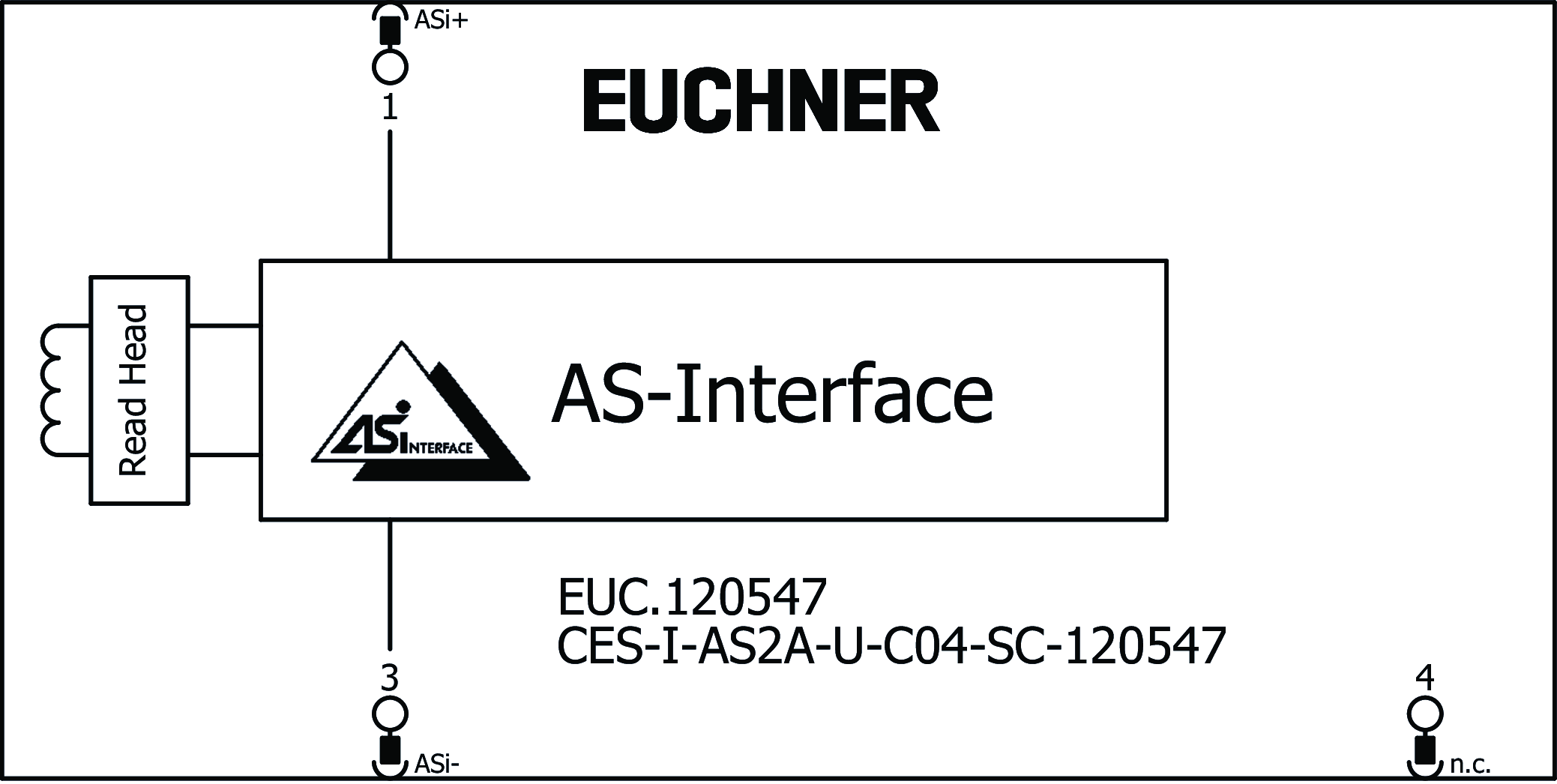

接続例

接続例
PIN 1AS-i +
PIN 3AS-i -
PIN 4n.c.

接続例

接続例

Technical data

認証取得状況

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E346349_1/3ECOLAB__CES C04

ワークスペース

繰り返し精度 R
EN 60947-5-2 準拠 10 %

電気的接続値

ASI 動作電流 max. 50 mA
ASインターフェース・プロトコル ASi-3
のASIデータ D0 ～ D3 = ドア位置
ASインターフェース・スレーブ・タイプ ID-Code: B, EA-Code: 0
ASI 電圧 19 ... 30 ... 31.6 V
定格絶縁電圧 Ui 75 V
定格インパルス電圧 Uimp 1.5 kV
スイッチオンタイム
安全出力 max. 300 ms
EN 60947-5-3 に準じたリスク時間 max. 260 ms
安全性の分類 III
汚染度 (外部、EN 60947-1 準拠) 3

機械的価値と環境

寸法 42 x 25 x 18
接続形態 M8 プラグコネクター、3 ピン
締め付けトルク
固定ネジ max. 0.8 Nm
プラグコネクター max. 0.3 Nm
取り付け向き すべて
スイッチング周波数 max. 1 Hz
保管温度 -25 ... 70 °C
取り付け距離
スイッチ間 min. 80 mm
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP67
周囲温度 -25 ... 65 °C
素材
ハウジング プラスチック、PBT
ラバー サポート NBR 80 ±5 Shore

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
ガード位置の監視PL e-4.5x10-9420 y


その他

UL認証に関する注意事項 UL クラス 2 の電源かそれに相当する手段でのみ運転する

アクチュエーター CES-A-BDN-06-104730、CES-A-BBN-C04-115271 との組み合わせ

確保されたスイッチオフ距離 sar
y 方向で max. 60 mm
x/z 方向で max. 40 mm
スイッチングヒステリシス 1 ... 2 mm

アクチュエーター CES-A-BBN-C04-115271 との組み合わせ

スイッチオンディスタンス
アプローチ方向 C または D (ブロード側) 11 mm
アプローチ方向 A または B (フロント側) 15 mm
スイッチング距離確保 sao
アプローチ方向 A または B (フロント側) 10 mm
アプローチ方向 C または D (ブロード側) 6 mm

アクチュエーター CES-A-BDN-06-104730 との組み合わせ

スイッチオンディスタンス
アプローチ方向 A または B (フロント側) 19 mm
アプローチ方向 C または D (ブロード側) 15 mm
スイッチング距離確保 sao
アプローチ方向 C または D (ブロード側) min. 10 mm
アプローチ方向 A または B (フロント側) min. 14 mm

アクチュエーター CES-A-BBN-161502 との組み合わせ

スイッチオンディスタンス
取付位置 A と B 30 mm
取付位置 C と D 25 mm
確保されたスイッチオフ距離 sar
y 方向 / 取付位置 C と D max. 72 mm
x/z 方向 / 取付位置 A と B max. 69 mm
x/z 方向 / 取付位置 C と D max. 63 mm
y 方向 / 取付位置 A と B max. 77 mm
スイッチング距離確保 sao
取付位置 C と D 10 mm
取付位置 A と B 15 mm
スイッチングヒステリシス min. 1 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 120547
Item designation CES-I-AS2A-U-C04-SC-120547
Gross weight 0,06kg
Customs tariff number 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
