CET3-AS-CRA-AB-50X-1-C2290-165486 (Order no. 165486)

アプローチ方向

横

90° 単位で調整可能

ガードロック方式

電源オンでロック解除: 閉回路電流方式ガードロックによるガードでは、ガードロック ソレノイドに電源が供給されるまでスプリング力によりそのガードがロックされます。ソレノイド力によりロック解除されます。メカニカル ガードロックという用語も使われます。

ユニコード判定

アクチュエーターそれぞれは高度にコーディングされています (ユニコード)。このスイッチはティーチインされたアクチュエーターのみを検出。追加アクチュエーターもティーチ・インできます。

最後にティーチインされたアクチュエーターだけに反応します。

ワイヤ・フロント・リリース (ボーデン)

ワイヤー・フロント・リリースは、ガードロックをプル・ワイヤにより遠隔からロック解除できるようにするものです。プル・ワイヤーをフレキシブルに取付けできるため、手の届かない設置状況でガードロックの解除が行えます。

重要: ワイヤー・フロント・リリース (ボーデン) は安全機能ではありません。

ガードロック・ソレノイドの制御

ガードロック・ソレノイドは、AS インターフェースのビット D0 で制御します。

補助電圧

ASi補助電圧はデバイスの動作に必要です。

AS インターフェース入力

AS インターフェース出力

LED インジケーター

ASi LEDはバスの動作電圧を示します。

STATE LEDは、ASインターフェース・バスでエラーが検出された場合に点灯します。

必要に応じて緑と赤の LED を、ビット D1 と D2 によりバスから制御システムで制御できます。

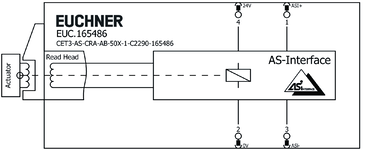

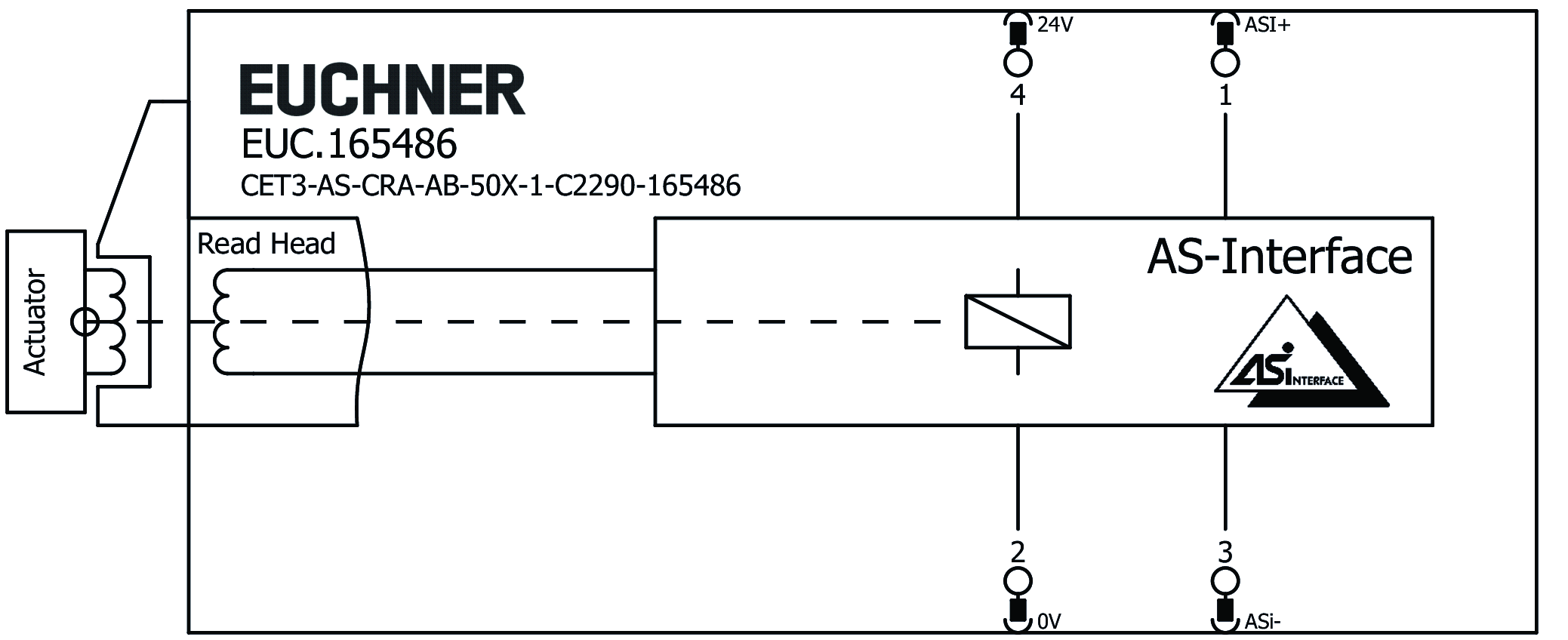

端子配列

プラグコネクター (接続側から見た図)	ピン	名称	機能
	1	アシ	AS-インターフェース +
	2	0 V	補助電源 0 V
	3	ASi	AS-インターフェース -
	4	24V	補助電源 24 V

アクセサリーが必要

アクチュエーターは含まれていません。

安全スイッチは、この目的のために用意されたアクチュエータと組み合わせてのみ操作できます。
