CTP-L1-AS1B-M-HA-AZ-SJ-126645 (Order no. 126645)

ガードロック付きセーフティスイッチ CTP-L2-AS ASi、RFID、M12プラグコネクタ

  • AS-インターフェース
  • 閉回路電流方式
  • マルチコード
  • プラグコネクター M12、4 ピン
CTP-L1-AS1B-M-HA-AZ-SJ-126645 (Order no. 126645)

Description

アプローチ方向

横

90° 単位で調整可能

ガードロック方式

電源オンでロック解除: 閉回路電流方式ガードロックによるガードでは、ガードロック ソレノイドに電源が供給されるまでスプリング力によりそのガードがロックされます。ソレノイド力によりロック解除されます。メカニカル ガードロックという用語も使われます。

マルチコード判定

システムは、アクチュエータのタイプがシステムで認識できるものかどうかをチェックします（マルチコード評価）。システムのコーディングレベルは低い。すべての適切なアクチュエータがスイッチに認識されます。

ガードロック・ソレノイドの制御

ガードロック・ソレノイドは、AS インターフェースのビット D0 で制御します。ガードロックの安全制御を実現するために、補助電圧も安全に切り替える必要があります。

補助電圧

ASi 補助電圧は、ガードロック ソレノイドに電力を供給するために必要です。

Profinet 接続

IEC 61076-3-117 準拠のプッシュプル・プラグによる接続

Profinet RT スイッチ

内蔵 RT スイッチによるポイント・ツー・ポイント・トポロジーのネットワーク構造

LED インジケーター

ASi LEDはASiバスのステータスを示す。

STATE LED はスイッチのステータスを示します。

LOCK/DIA LEDは、ドアがロックされたとき、およびスイッチに故障が検出されたかどうかを示します。

端子配列

プラグコネクター (接続側から見た図)ピン名称機能

1アシ AS-インターフェース +
20 V補助電源 0 V
3ASiAS-インターフェース -
424V補助電源 24 V
寸法図
寸法図
コネクター配列
コネクター配列

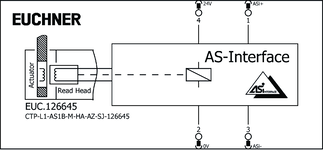

配線図
配線図
CTP: 概要

寸法図

寸法図
1補助リリース基本位置 *)
2止めネジ
3LED
4M12、4 ピン
プラグコネクターは位置合わせされていません

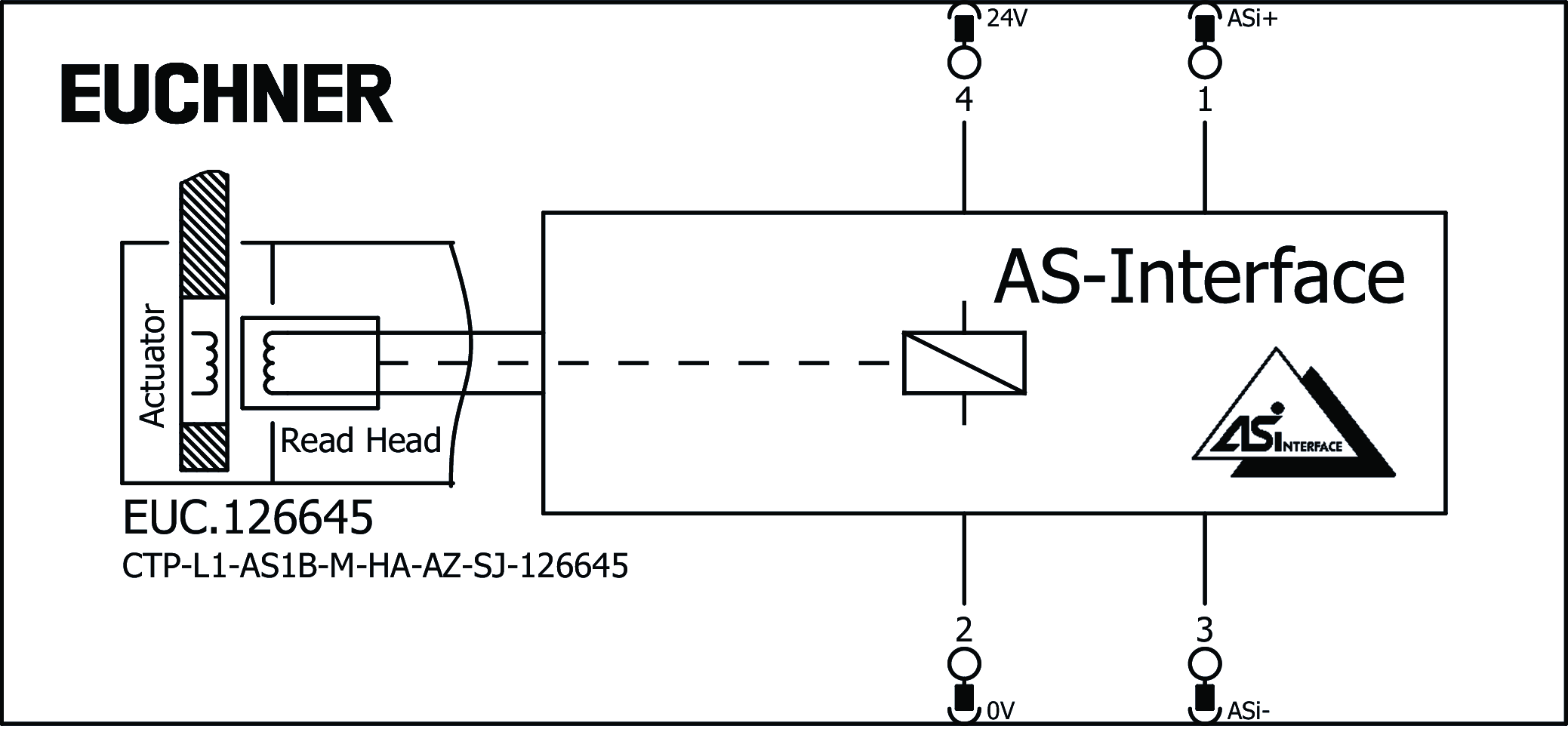

接続例

接続例
プラグ側の図

接続例

接続例

Technical data

認証取得状況

DGUV_CTP_ET 22017_ET 22018c_UL_us_E155795_3/11Asi Interface_126001

ワークスペース

繰り返し精度 R 10 %

電気的接続値

ASI 動作電流 max. 50 mA
補助電圧 ASインターフェース 20.4 ... 24 ... 26.4 V
補助電流 ASインターフェース 400 mA
ASインターフェース・プロトコル ASi-3
ASIデータ出力 D0 = ガードロックの制御
のASIデータ D0 と D1 = ドア位置、D2 と D3 = ガードロック
ASインターフェース・スレーブ・タイプ ID-Code: B, EA-Code: 7
ASI 電圧 26.5 ... 30 ... 31.6 V
安全性の分類 III

機械的価値と環境

Anfahrgeschwindigkeit max. 20 m/min
接続形態 プラグコネクター M12、4 ピン、1 個
抜き取り力 20 N
準備完了遅延 max. 1 s
アクチュエーティング力 10 N
取り付け向き すべて
スイッチング周波数 max. 0.5 Hz
保管温度 -25 ... 70 °C
機械的寿命 1 x 10⁶
オーバートラベル 5 mm
保持力 20 N
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP67/IP69/IP69K (挿入されネジがしっかりと締めこまれている状態)
周囲温度 -20 ... 55 °C
素材
安全スイッチハウジング 強化熱可塑性プラスチック
スイッチヘッド カバー ダイキャスト亜鉛
ロック保持力 Fmax 3900 N
ロック保持力 FZh 3000 N (Fzh = Fmax/1.3、使用するアクチュエーターによる)
ガードロック方式 閉回路電流方式

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
ガードロック モニタリングPL e-4.1x10-9420 y


せいぞうせきにん最大SILカテゴリー耐用時間
ガードロックの制御ガードロックの外部制御による20 y


その他

UL認証に関する注意事項 UL クラス 2 の電源かそれに相当する手段でのみ運転。操作説明書を参照してください。

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 126645
Item designation CTP-L1-AS1B-M-HA-AZ-SJ-126645
Gross weight 0,6kg
Customs tariff number 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
