CTP-L1-AS1B-U-HA-AZ-SJ-124987 (Order no. 124987)

アプローチ方向

横

90° 単位で調整可能

ガードロック方式

電源オンでロック解除: 閉回路電流方式ガードロックによるガードでは、ガードロック ソレノイドに電源が供給されるまでスプリング力によりそのガードがロックされます。ソレノイド力によりロック解除されます。メカニカル ガードロックという用語も使われます。

ユニコード判定

アクチュエーターそれぞれは高度にコーディングされています (ユニコード)。このスイッチはティーチインされたアクチュエーターのみを検出。追加アクチュエーターもティーチ・インできます。

最後にティーチインされたアクチュエーターだけに反応します。

ガードロック・ソレノイドの制御

ガードロック・ソレノイドは、AS インターフェースのビット D0 で制御します。ガードロックの安全制御を実現するために、補助電圧も安全に切り替える必要があります。

補助電圧

ASi 補助電圧は、ガードロック ソレノイドに電力を供給するために必要です。

AS インターフェース入力

AS インターフェース出力

LED インジケーター

ASi LEDはASiバスのステータスを示す。

STATE LED はスイッチのステータスを示します。

LOCK/DIA LEDは、ドアがロックされたとき、およびスイッチに故障が検出されたかどうかを示します。

端子配列

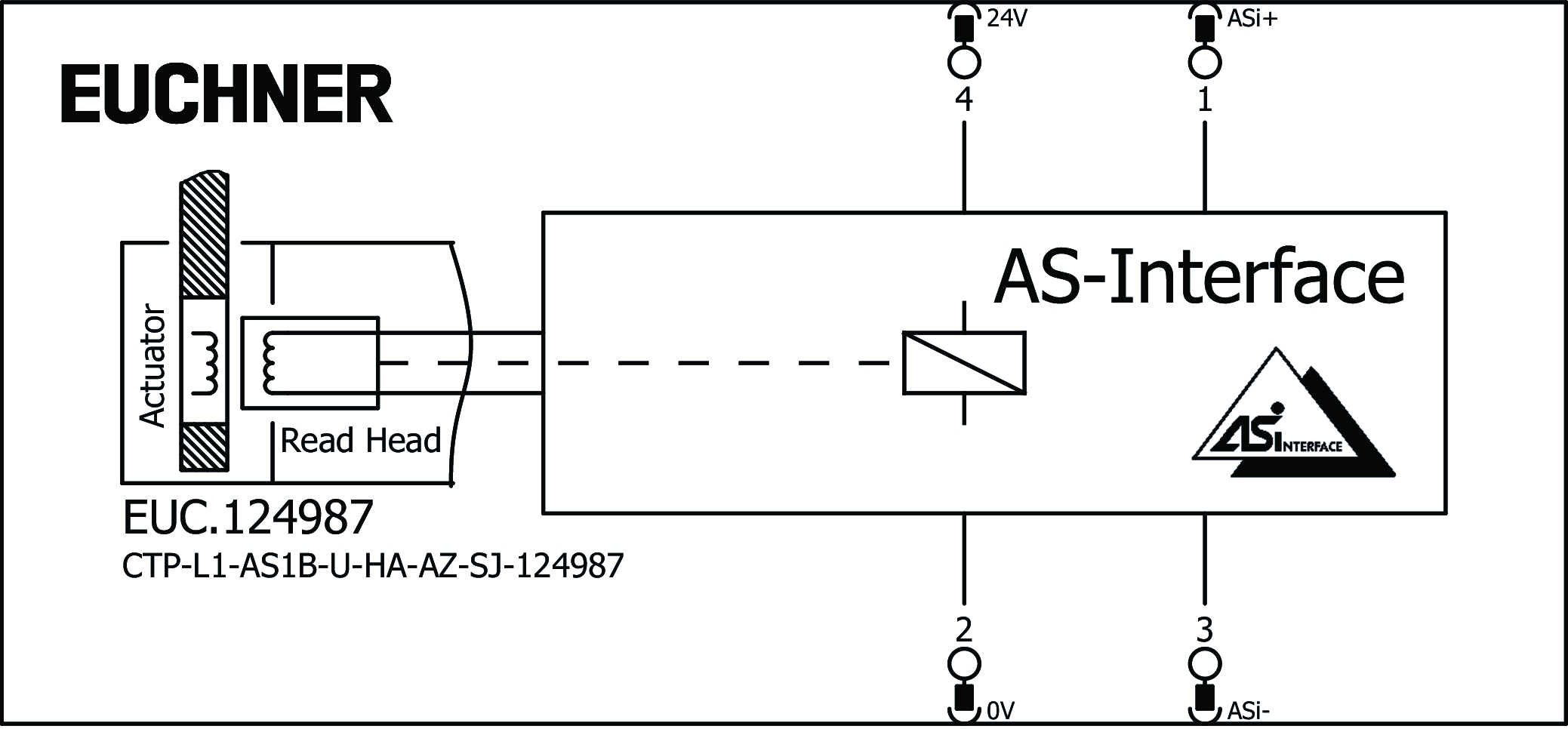

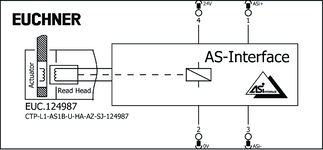

プラグコネクター (接続側から見た図)	ピン	名称	機能
	1	アシ	AS-インターフェース +
	2	0 V	補助電源 0 V
	3	ASi	AS-インターフェース -
	4	24V	補助電源 24 V

アクセサリーが必要

アクチュエーターは含まれていません。

安全スイッチは、この目的のために用意されたアクチュエータと組み合わせてのみ操作できます。
