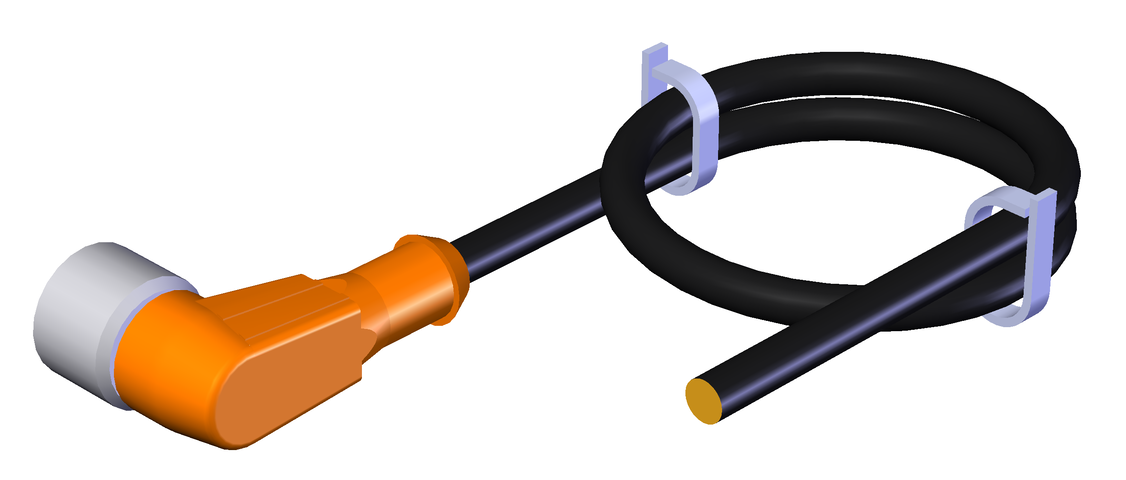

플러그 커넥터 M12가 부착된 연결 케이블
- M12 암플러그, 4-핀
- 각형 플러그 커넥터
- PUR 케이블
- 무할로겐
- 케이블 길이 5 m
- 플라잉 리드 장착
- 색 코딩형 철선
Description

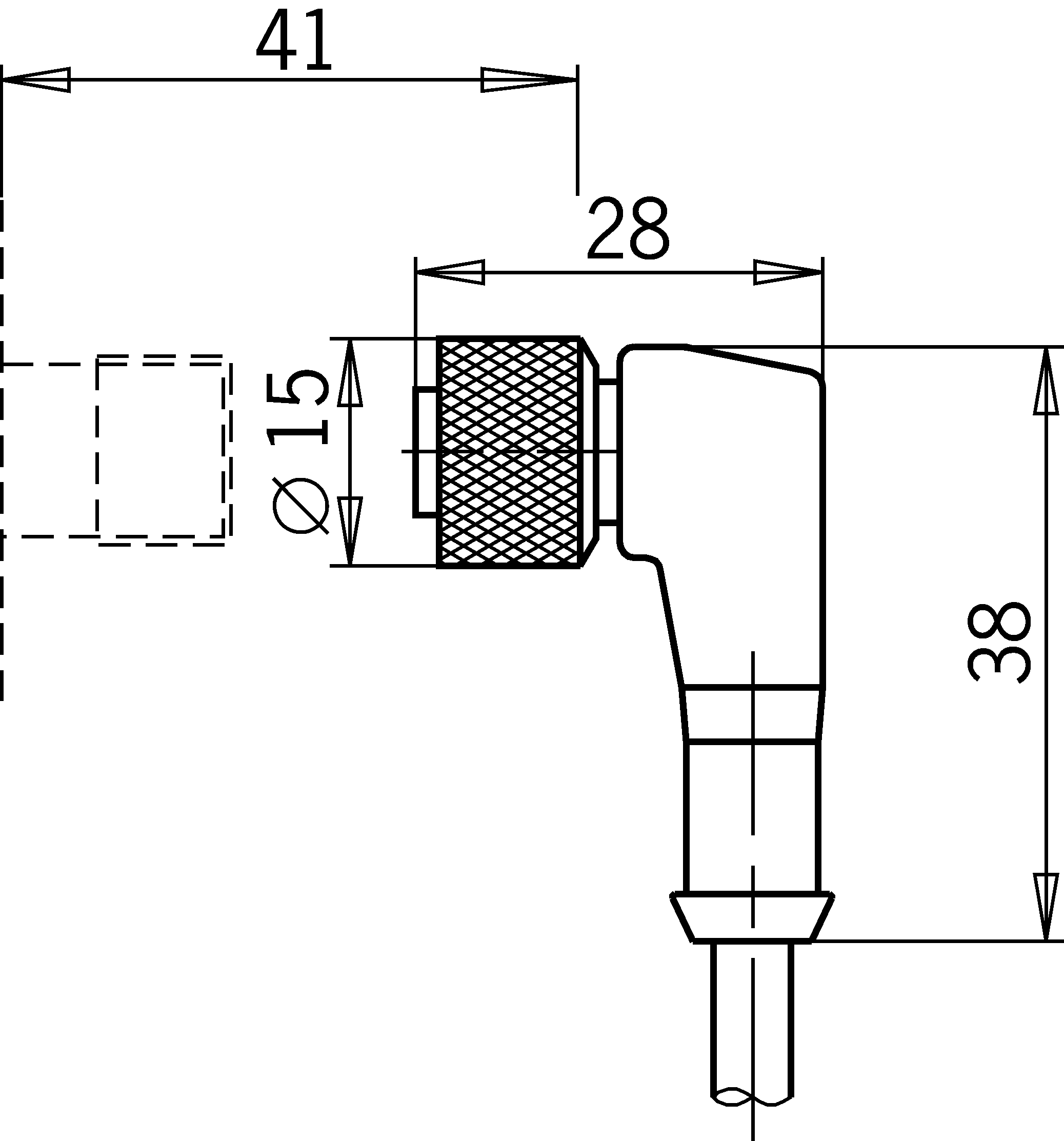

치수 도면

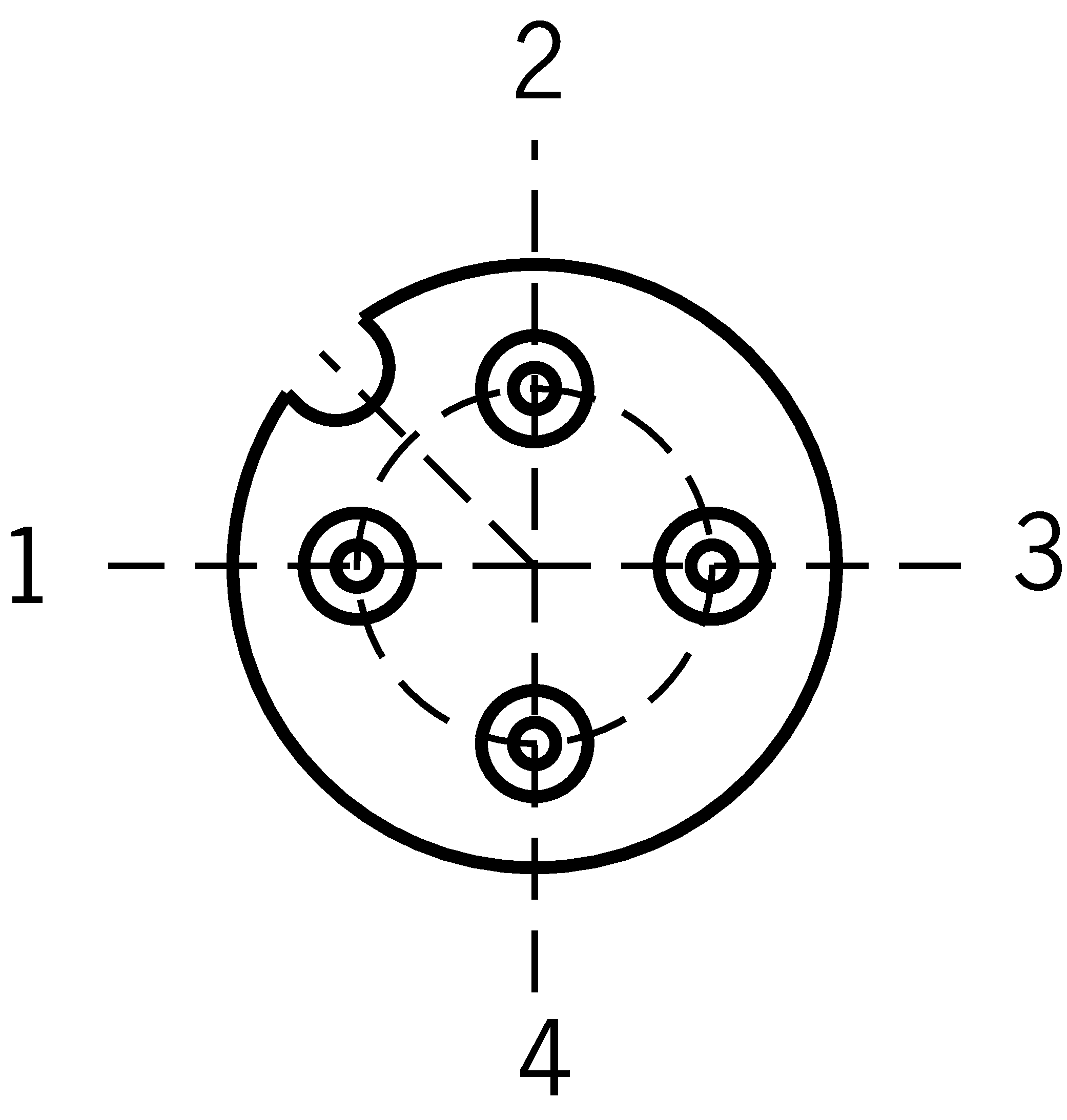

연결 예시
Technical data
승인
전기 연결 값
| 정격 전압 | |
| DC | 250 V |
| 테스트 전압 | 2 kV (유효/60초) |
| 연결부 1 | |
| EN 60664-1에 따른 오염 등급 | 3 |
기계적 가치 및 환경
| 전도체 단면적 | 0.34mm² |
| 전도체의 수량 | 4 |
| 동적 굴곡 반경 | 10 x 케이블 직경 |
| 정적 굴곡 반경 | 5 x 케이블 직경 |
| 보관 온도 | -25 ... 80 °C |
| 케이블 타입 | 직선형 |
| 케이블 직경 | |
| 어림값 | 4.7 mm |
| 케이블 길이 | 5 m |
| 드래그 체인 적합성 | 예 |
| 케이블 주변 온도(동적) | -25 ... 80 °C |
| 케이블 주변 온도(정적) | -25 ... 80 °C |
| 재질 | |
| 외피 | PUR |
| 연결부 2 | |
| 전도체 종단부 | 마름질한 평활 |
| 연결 유형 | 플라잉 리드 |
| 연결부 1 | |
| 연결 유형 | 플러그 커넥터 M12x1 |
| 연결 유형 | 암플러그 |
| 조임 토크 | 0.5 Nm |
| 케이블 출구 | 각형 |
| 핀의 수량 | 4 |
| 보호 등급 | IP67 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만) |
| 플러그 로크 | 스크루 연결부 |
| 재질 | |
| 플러그 하우징 | TPU |
| 플러그 로크 | CuZn |
Downloads
Single Documents
적합성 선언
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC20001578
Version
Language
Size
0,2 MB
지침
Safety information
Doc. no.
Version
Language
Size
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
Other Documents
승인 및 인증서
c UL us
Doc. no.
Version
Language
Size
c UL us
Doc. no.
Version
Language
Size
0,2 MB
영업 문서
Position Switches and Multiple Limit Switches
Doc. no.
Version
Language
Size
Position Switches and Multiple Limit Switches
Doc. no.
157836
Version
01-03/18
Language
Size
4,1 MB
Interrupteurs de position et boîtiers multipistes
Doc. no.
157837
Version
01-03/18
Language
Size
4,1 MB
Positionsschalter und Reihengrenztaster
Doc. no.
157835
Version
01-03/18
Language
Size
4,1 MB
Safety Switches with Plastic Housing
Doc. no.
Version
Language
Size
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
Ordering data
| Ordernumber | 035618 |
| Item designation | C-M12F04-04X034PU05,0-GA-035618 |
| Gross weight | 0,17kg |
| Customs tariff number | 85444290900 |
| ECLASS | 27-06-03-04 Appliance cord (data cable) |
