안전 스위치 NZ 및 TZ용 플러그 커넥터 SR11
- 크림프 접점
- 90° 각형, 선택 사양
- 케이블, 선택 사양
- 코딩 셀
Description

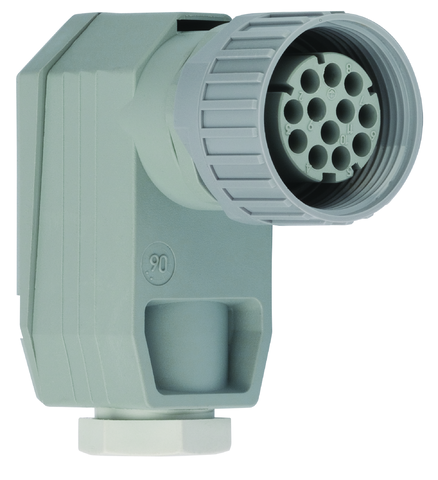

각형 플러그 커넥터
케이블이 없는 플러그 커넥터에서 케이블 출구의 방향을 조절할 수 있습니다.
코딩 셀
두 개의 코딩 셀과 나사 사용한 경우, 매칭하는 커넥터만 짝을 이룰 수 있습니다.
케이블(선택 사양)
PUR 케이블 슬리브, 회색, 전도체 단면적 1.0mm².

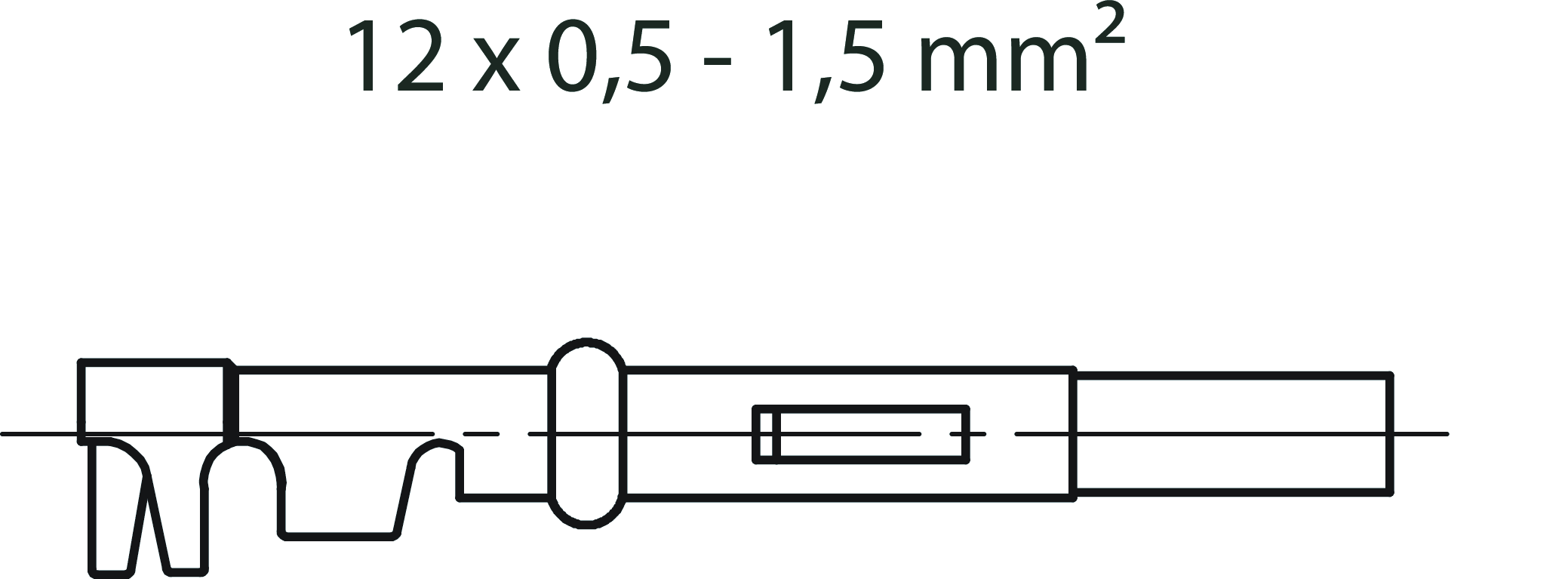

크림프 접점
소켓 접점(포함됨):
크림프 공구 필요(Hirschmann 사 공급):
- 크림프 공구 Hirschmann XZC 0704 932507005
- 추출 공구 Hirschmann XWA 164 931812001
케이블이 부착된 플러그에 대한 커넥터 할당
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
 | 12 |

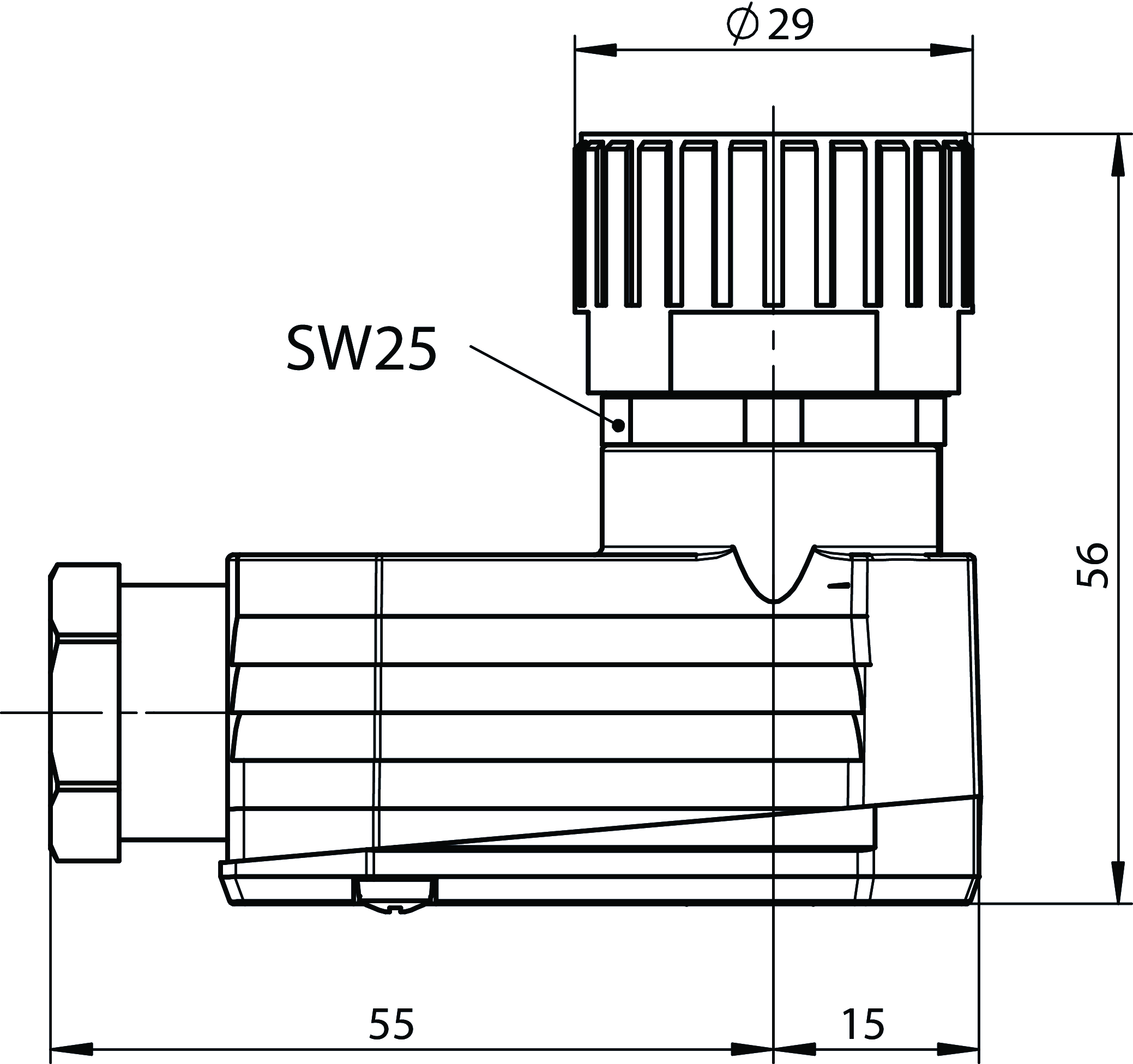

치수 도면
치수 도면
치수 도면
Technical data
전기 연결 값
| 연결 단면도 | 0.5 ... 1.5 mm² |
| 정격 전압 | |
| AC/DC | 60 V |
| 정격 전류 I | 5000 mA |
기계적 가치 및 환경
| 연결 유형 | 크림프 연결부 |
| 연결 유형 | 암플러그 |
| 플러그 커넥터 명칭 | SR11 |
| 보관 온도 | -40 ... 90 °C |
| 케이블 출구 | 각형 |
| 케이블 직경 | 8 ... 10 mm |
| 핀의 수량 | 12 11 + PE |
| 보호 등급 | IP65 |
| 플러그 로크 | 스크루 연결부 |
| 주변 온도 | -40 ... 90 °C |
| 재질 | |
