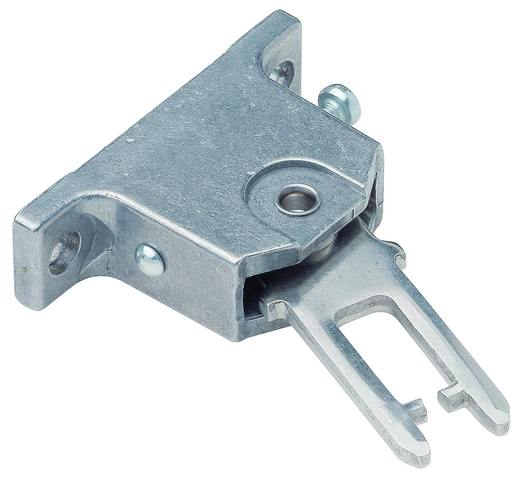

안전 스위치 NP/GP/TP용, 좌측/우측 경첩형 액추에이터
- 스테인리스 스틸제 액추에이터
- 액추에이터 하나당 두 개의 스테인리스 스틸제 안전 스크루
- 우측 및 좌측에 경첩으로 연결된 도어용
Description
경첩형 액추에이터
도어의 반경이 1000mm 미만인 경우, 경첩형 도어를 사용해야 합니다. 액추어에이터가 스프링 동작으로 이동하므로 액추에이터가 구동 헤드에서 걸림으로 인한 손상이 발생하지 않습니다. 가드의 이동에 따라 액추에이터를 좌측/우측 또는 상단/바닥에 설치할 것인지를 선택해야 합니다.

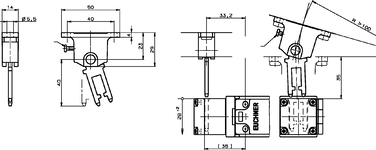

치수 도면
Technical data
기계적 가치 및 환경
| 보관 온도 | -25 ... 70 °C |
| 오버트래블 | max. 2 mm |
| 도어 반경 | min. 100 mm |
| 재질 | |
| 스크루 | 스테인리스 스틸 |
| 액추에이터 | 스테인리스 스틸 |
기타
| 삽입 깔대기의 유용성 | NO |
Accessories
Downloads
영업 문서
Safety Switches with Plastic Housing
Doc. no.
Version
Language
Size
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
CAD data
Ordering data
| Ordernumber | 059440 |
| Item designation | RADIUSBETAETIGER-P-LR |
| Gross weight | 0,04kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
