플러그 커넥터, 35-핀
Description
플러그 커넥터
| 35 | 40.2 | 103 | 8.0 - 12.0 |
| 28 | 37.2 | 97 | 8.0 - 12.0 |
| 23 | 33.9 | 91 | 6.0 - 10.0 |
| 12 | 27.5 | 81 | 5.5 - 9.5 |

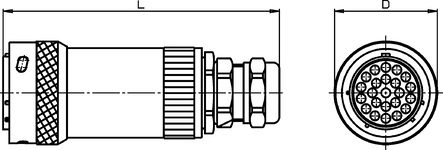

치수 도면
Technical data
기계적 가치 및 환경
| 연결 유형 | |
| 크림프 접점 포함됨 | 수플러그 |
| 보관 온도 | -25 ... 70 °C |
| 케이블 직경 | |
| 크림핑 범위 | 8 ... 12 mm |
| 핀의 수량 | 35 |
| 보호 등급 | IP65 (삽입되고 단단히 돌려 죈 상태에서) |
| 플러그 로크 | 베이오넷 |
| 재질 | |
| 플러그 하우징 | 금속 |
기타
| 추가 정보 | 크림프 공구 및 추출 공구, 카탈로그 참조 |
Downloads
Single Documents
적합성 선언
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC20001578
Version
Language
Size
0,2 MB
지침
Safety information
Doc. no.
Version
Language
Size
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
Other Documents
Ordering data
| Ordernumber | 074395 |
| Item designation | 35POL/METALLAUSFUEHRUNG-074395 |
| Gross weight | 0,179kg |
| Customs tariff number | 85389099990 |
