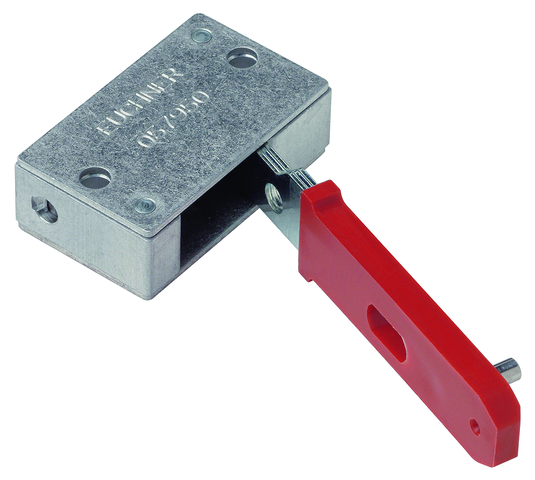

안전 스위치 NZ.VZ, NZ.VZ.VS 및 TZ용, 상단 경첩형 액추에이터
- 액추에이터 하나당 두 개의 스테인리스 스틸제 안전 스크루
- 포장 단위, 25개들이
Description
경첩형 액추에이터
도어의 반경이 1000mm 미만인 경우, 경첩형 도어를 사용해야 합니다. 액추어에이터가 스프링 동작으로 이동하므로 액추에이터가 액추에이터 헤드에서 걸림으로 인한 손상이 발생하지 않습니다. 가드의 이동에 따라 액추에이터를 좌측/우측 또는 상단/바닥에 설치할 것인지를 선택해야 합니다.
스테인리스 스틸제 스크루
포함된 이 안전 스크루를 일반적인 공구를 사용하여 삽입할 수 있지만, 다시 제거할 수는 없습니다.

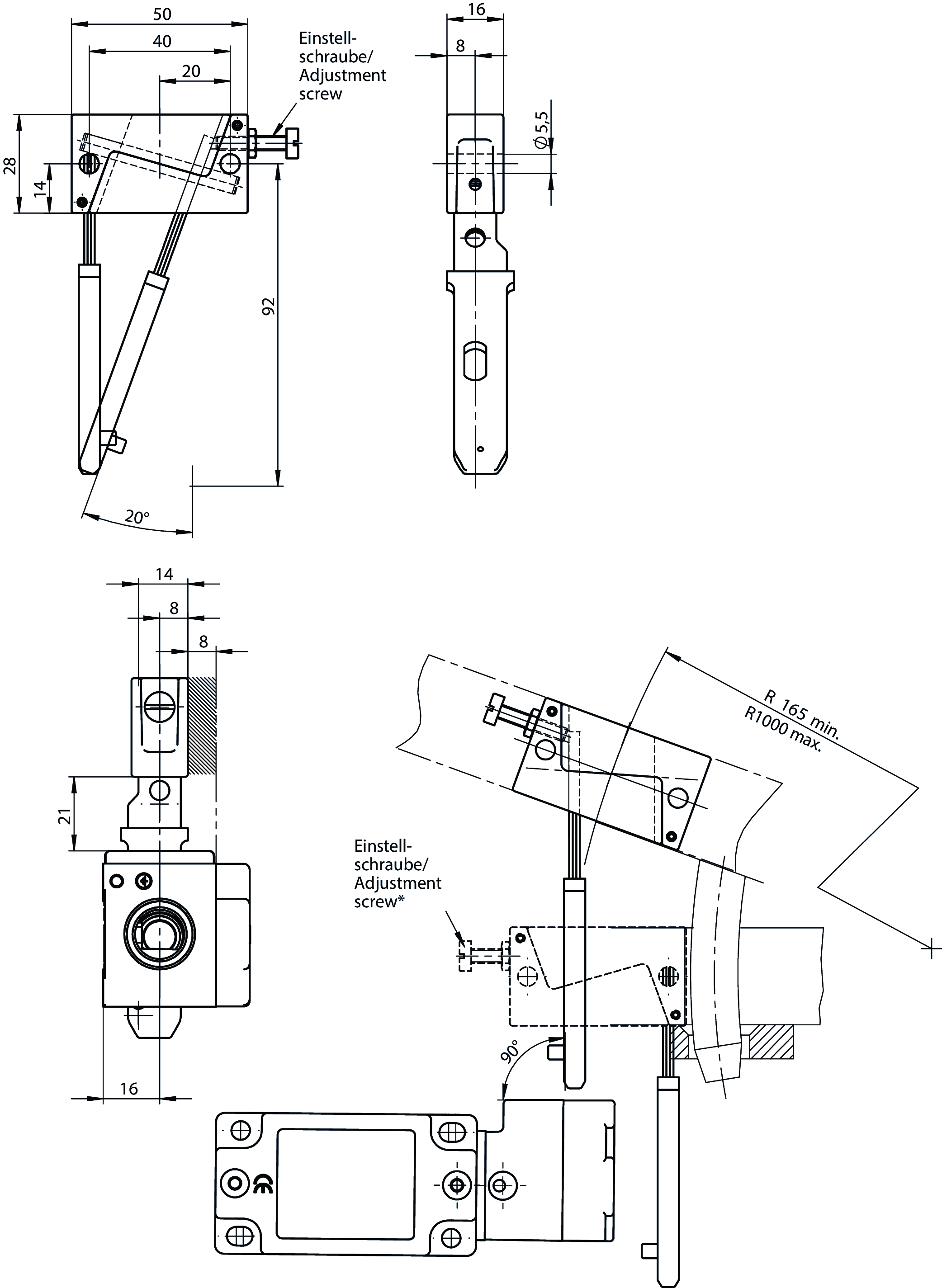

치수 도면
Technical data
기계적 가치 및 환경
| 보관 온도 | -25 ... 70 °C |
| 오버트래블 | max. 4 mm |
| 도어 반경 | min. 165 mm |
| 재질 | |
| 외피 | 플라스틱 |
| 액추에이터 | 아연 도금 강철 |
| 스크루 | 스테인리스 스틸 |
기타
| 삽입 깔대기의 유용성 | NO |
Downloads
영업 문서
Safety Switches with Metal Housing
Doc. no.
Version
Language
Size
Safety Switches with Metal Housing
Doc. no.
100369
Version
11-03/18
Language
Size
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Doc. no.
100676
Version
11-03/18
Language
Size
7,9 MB
Interruptores de seguridad con carcasa metálica
Doc. no.
104856
Version
11-03/18
Language
Size
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Doc. no.
100319
Version
11-03/18
Language
Size
7,9 MB
金属壳体 的安全开关
Doc. no.
102453
Version
11-03/18
Language
Size
8,2 MB
Bezpečnostní spínače s kovovým pouzdrem
Doc. no.
121650
Version
11-03/18
Language
Size
7,8 MB
CAD data
Ordering data
| Ordernumber | 074415 |
| Item designation | RADIUSBETAETIGER-Z-O/V25 |
| Gross weight | 0,1kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
