플러그 커넥터 SR11이 부착된 연결 케이블, 10 m
- 암플러그 SR11, 11-핀 + PE
- 직선형 플러그 커넥터
- PUR 케이블
- 케이블 길이 10 m
- 플라잉 리드 장착
Description

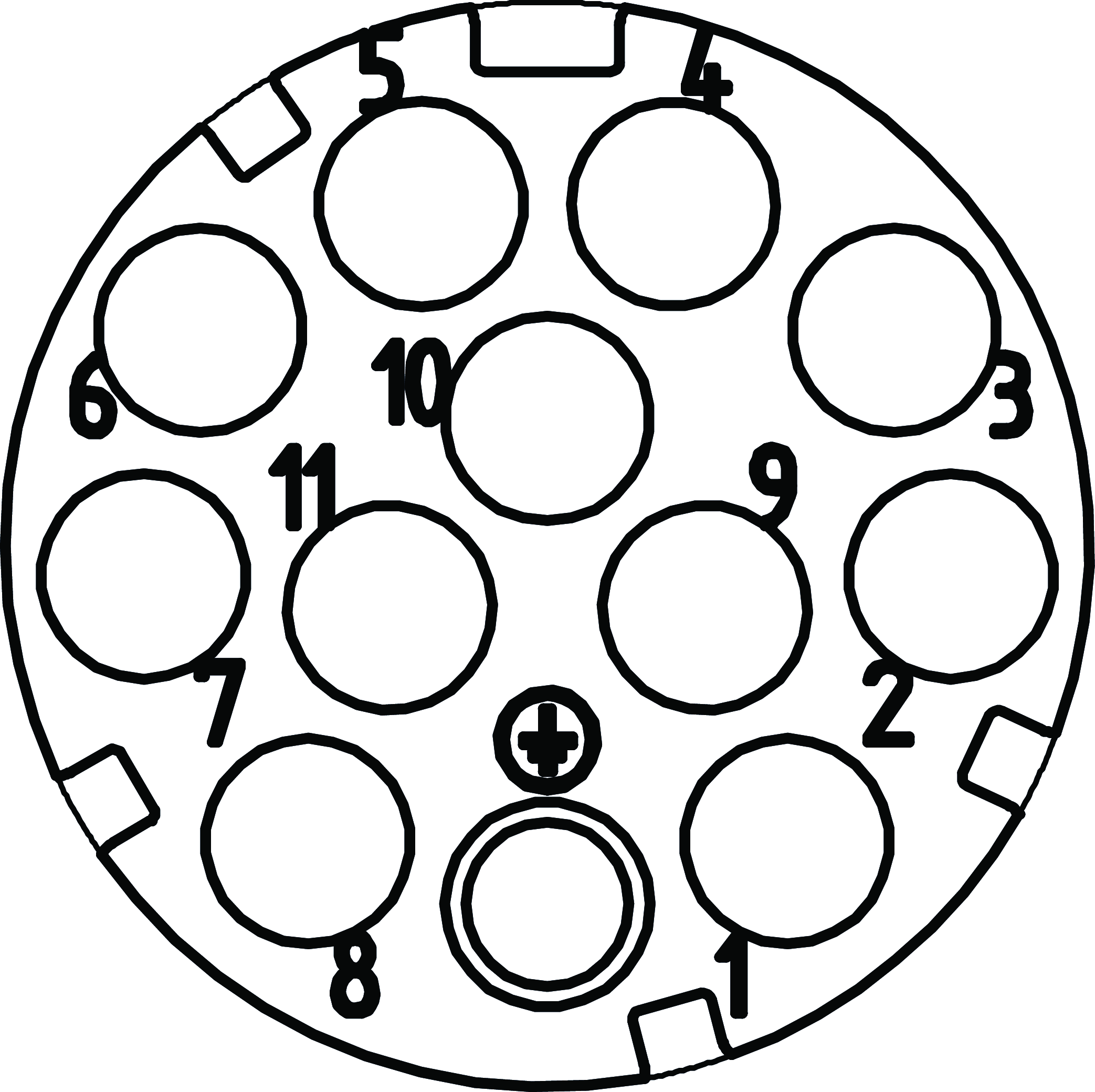

커넥터 할당
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
 | 12 |

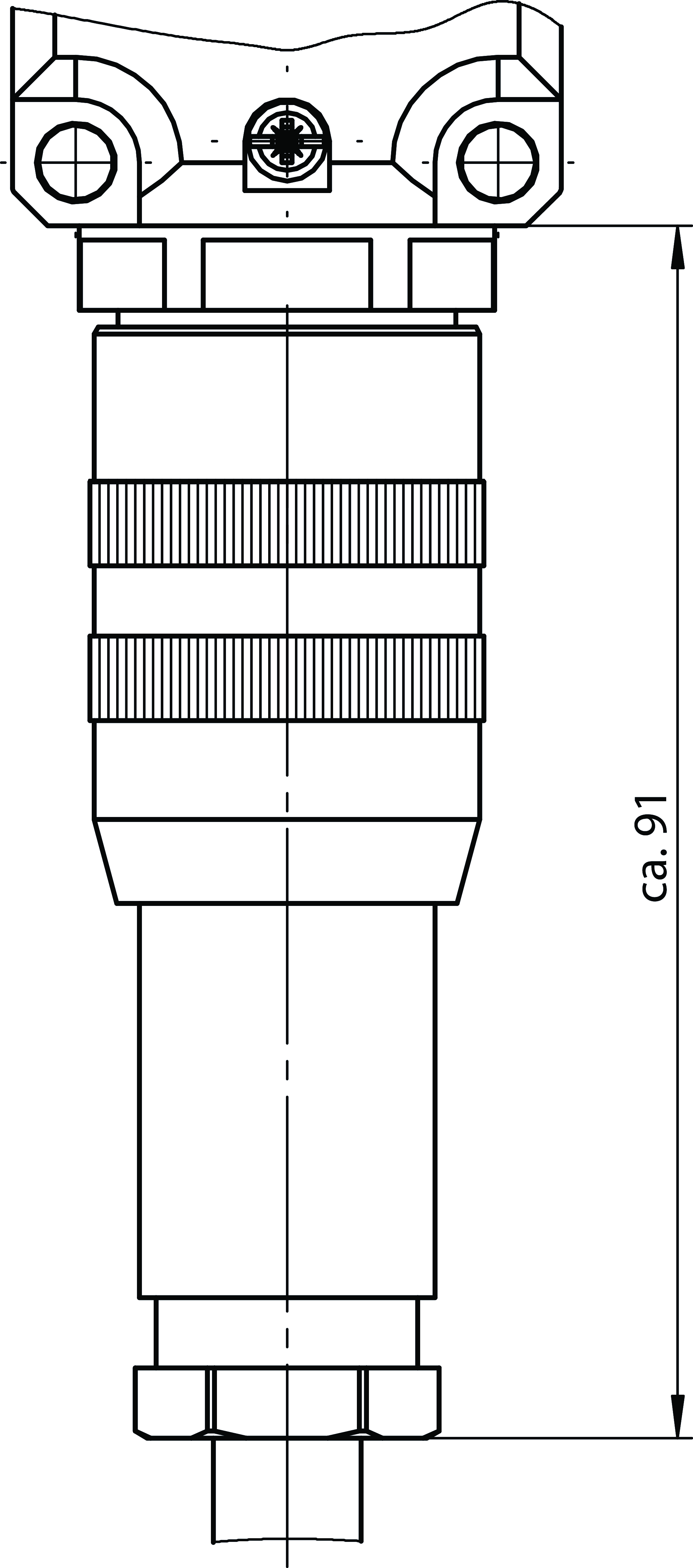

치수 도면
치수 도면
치수 도면
Technical data
전기 연결 값
| 정격 전압 | 50 V |
| 테스트 전압 | 1.5 kV |
기계적 가치 및 환경
| 전도체 단면적 | 1mm² |
| 전도체의 수량 | 12 |
| 동적 굴곡 반경 | 12.5 x 외경 |
| 정적 굴곡 반경 | 4 x 외경 |
| 보관 온도 | -40 ... 80 °C |
| 케이블 타입 | 직선형 |
| 케이블 직경 | |
| 어림값 | 10.5 mm |
| 케이블 길이 | 10 m |
| 드래그 체인 적합성 | NO |
| 케이블 주변 온도(동적) | -5 ... 70 °C |
| 케이블 주변 온도(정적) | -40 ... 80 °C |
| 재질 | |
| 외피 | PUR |
| 연결부 2 | |
| 전도체 종단부 | 벗긴 외피 |
| 연결 유형 | 플라잉 리드 |
| 연결부 1 | |
| 연결 유형 | 플러그 커넥터 M26 x 1.5 |
| 연결 유형 | 암플러그 |
| 케이블 출구 | 직선형 |
| 핀의 수량 | 12 (11+PE) |
| 보호 등급 | IP65 (단단히 조인 상태에서만) |
| 플러그 로크 | 스크루 연결부 |
| 재질 | |
| 플러그 하우징 | PET |
