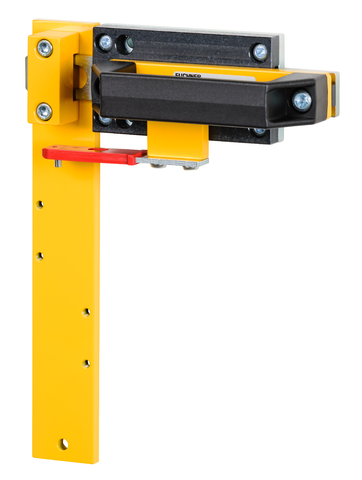

RIEGEL NZ-AR2 (Order no. 078455)

볼트, 안전 스위치 NZ.VZ 및 NZ.VZ.VS용

  • 볼트, 안전 스위치 NZ.VZ 및 NZ.VZ.VS용
  • 강철제 볼트
  • 우측에 경첩으로 연결된 도어용
  • 열린 위치에 있는 디텐트 노브
  • 닫힌 위치에 있는 디텐트 노브 매커니즘
  • 약 15 mm의 도어 틈새에 적합
RIEGEL NZ-AR2 (Order no. 078455)

Description

인도 품목

  • 볼트 부품

  • 액추에이터

  • 스위치 브래킷

별도로 주문해야 함:

  • 안전 스위치

열린 위치에서 걸림

열린 위치에 있는 래칭은 작업자가 내부에서 기계에 갇히는 것를 방지하기 위한 것입니다.볼드 슬라이더는 디텐트 위치에서 걸려 있습니다. 디텐트 노브를 위로 당겨 잠금 해제.

닫힌 위치에서 걸림

볼트가 닫힌 위치에서 걸려 볼트가 의도치 않게 열리는 것을 방지합니다. 볼 또는 스프링 디텐트 메카니즘은 스프링의 힘을 극복함으로써 열립니다.

도어 타입 및 도어 경첩

경첩형 및 슬라이딩형 도어에 적합. 우측에 경첩이 부착된 도어에 적합. 도어 스톱 장착, 도어를 내측으로 열 수 있습니다.

잠금 바 내장

내장된 잠금 바를 이용하여, 예를 들어 자물쇠를 사용하여 볼트를 열린 위치에서 잠글 수 있습니다. 이를 통해 작업자가 위험 구역 내에 의도치 않게 갇히는 것을 방지할 수 있습니다.

치수도
치수도

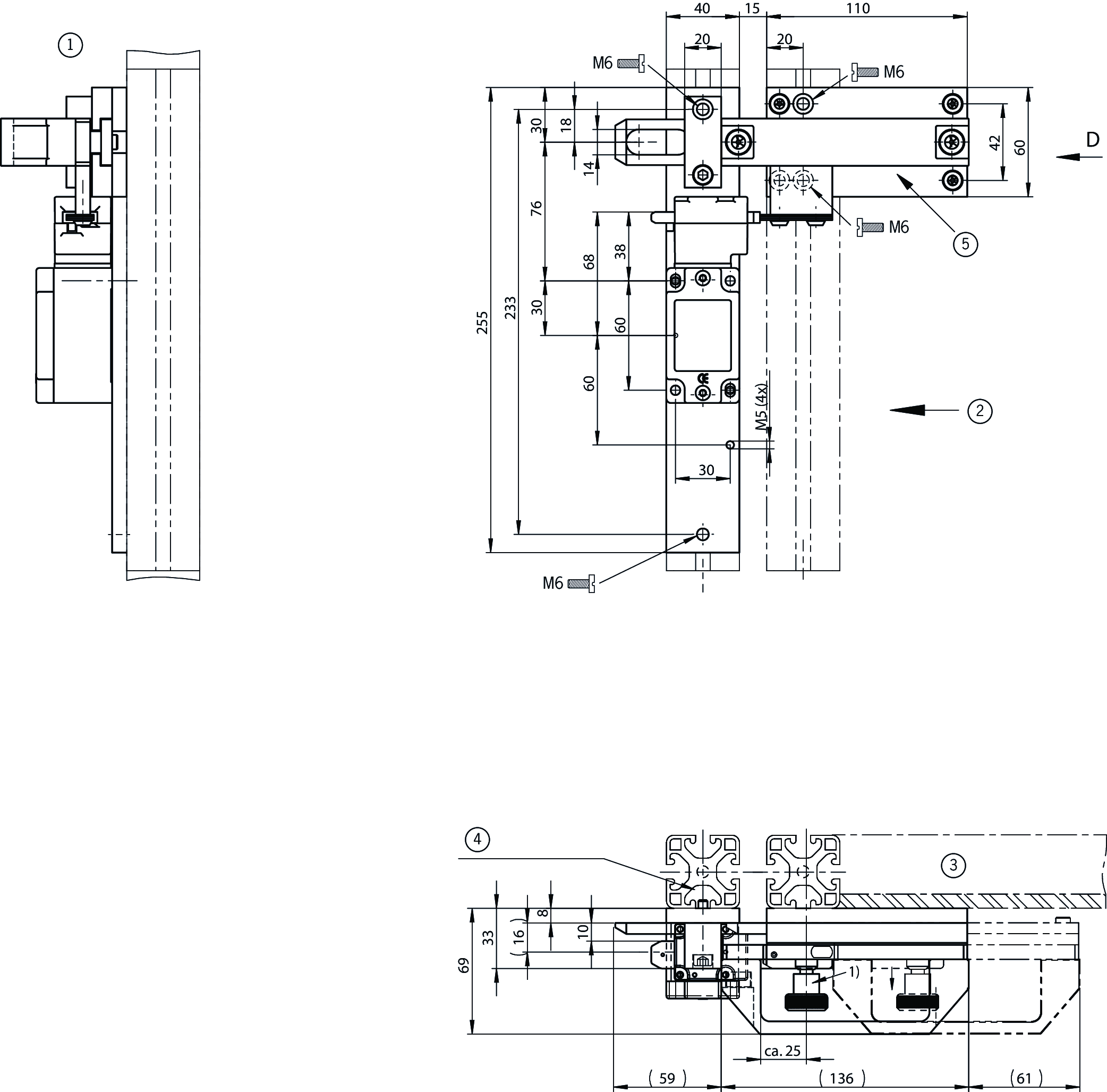

치수 도면

치수 도면
1보기 D
1)디텐트 매커니즘이 있는 볼트. 개방 위치에서 체결합니다 (의도치 않게 볼트가 닫히는 것을 방지합니다) 닫힌 위치에서 걸립니다. (볼트가 예상치 못하게 열리는 것을 방지합니다). 디텐트 노브를 위로 당겨 잠금 해제.
2안전 스위치 NZ, 접근 방향 A
3우측에 경첩이 부착된 도어
4안전 가드 프레임(40x40)
5주의! 탈출 릴리스와 연결하는 데 볼트를 사용해서는 안 됩니다.

Technical data

기계적 가치 및 환경

접근 방향 A
장착할 수 있는 안전 스위치의 수량 1
탈출 릴리스 없음
보관 온도 -25 ... 70 °C
재질
가이드 스트립 플라스틱
스위치 브래킷 분말 코팅 강철
핸들 플라스틱
기판 아연 도금 강철

기타

디텐트 메카니즘 닫힌 위치 볼트 디텐트 기계 장치
디텐트 메카니즘 열린 위치 볼트 디텐트 기계 장치

Downloads

Single Documents

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Other Documents

Ordering data

Ordernumber 078455
Item designation RIEGEL NZ-AR2
Gross weight 1,955kg
Customs tariff number 83014090000
