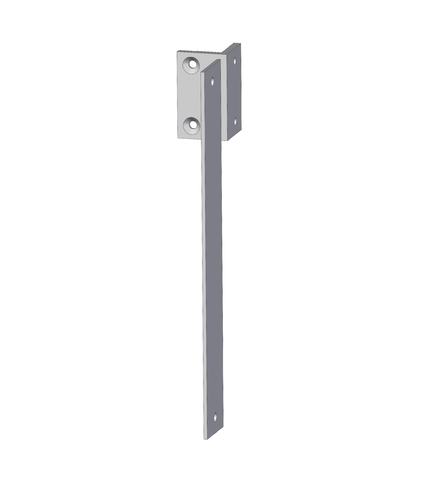

어댑터 NZ/TZ 45/30
- 어댑터 NZ/TZ 45/30은 상이한 프로필, 도어/프레임 45/30을 보상하기 위해 사용됩니다.
Description

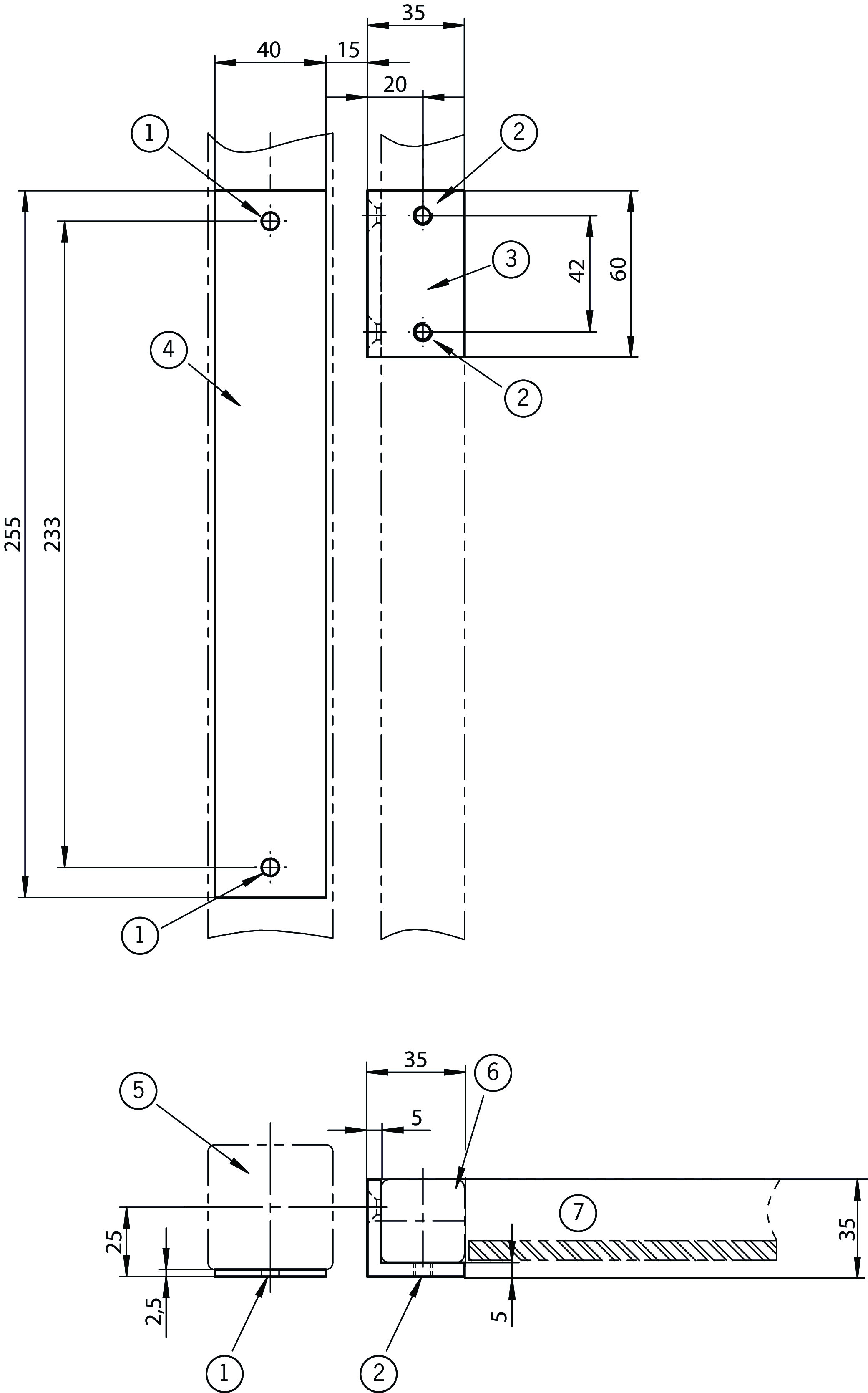

치수 도면
| 1 | 스크루 M6용 구멍 |
| 2 | 스크루 M6용 나사산 |
| 3 | 어댑터 앵글 |
| 4 | 어댑터 플레이트 |
| 5 | 안전 가드 프레임(45x45) |
| 6 | 도어 프레임(30x30) |
| 7 | 우측에 경첩이 부착된 도어 |
Technical data
기계적 가치 및 환경
| 보관 온도 | -25 ... 70 °C |
| 재질 | 아연 도금 강철 |
Downloads
영업 문서
Safety Switches with Metal Housing
Doc. no.
Version
Language
Size
Safety Switches with Metal Housing
Doc. no.
100369
Version
11-03/18
Language
Size
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Doc. no.
100676
Version
11-03/18
Language
Size
7,9 MB
Interruptores de seguridad con carcasa metálica
Doc. no.
104856
Version
11-03/18
Language
Size
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Doc. no.
100319
Version
11-03/18
Language
Size
7,9 MB
金属壳体 的安全开关
Doc. no.
102453
Version
11-03/18
Language
Size
8,2 MB
Bezpečnostní spínače s kovovým pouzdrem
Doc. no.
121650
Version
11-03/18
Language
Size
7,8 MB
Ordering data
| Ordernumber | 079033 |
| Item designation | ADAPTER NZ/TZ 45/30 |
| Gross weight | 0,362kg |
| Customs tariff number | 83014090000 |
