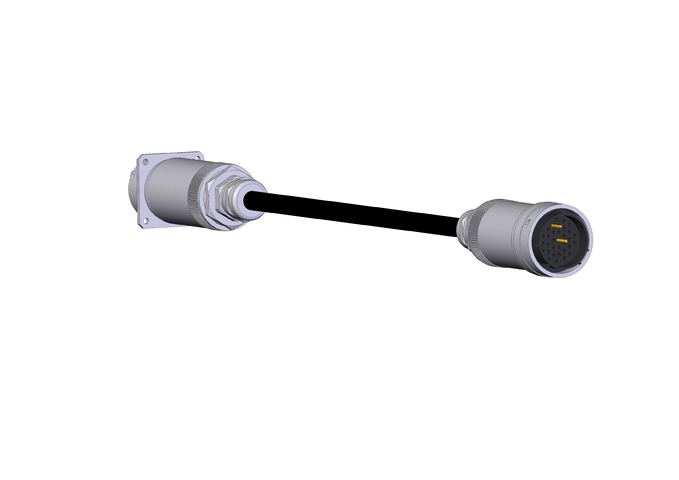

35POL/15M/METALLAUSFUEHRUNG (Order no. 092657)

연장 케이블 35-core, 직선형

  • 연장 케이블
  • 소켓 접점이 있는 플랜지 플러그 커넥터, 35-핀
  • 수접점이 있는 플러그 커넥터, 35-핀
  • 베이어닛 플러그 로크
  • PUR 케이블
  • 케이블 길이 15m, 직선형
35POL/15M/METALLAUSFUEHRUNG (Order no. 092657)

Description

치수도
치수도

치수 도면

치수 도면
1소켓 접점이 있는 플랜지 플러그 커넥터
2수접점이 있는 플러그 커넥터
3핀 할당 1:1, 내측 차폐층 연결되지 않음, 외측 차폐층이 플러그 하우징과 연결됨
4케이블 길이: 15m
5도체: 4 x 0.34mm², 4 x 0.34mm², 27 x 0.14mm²; 플러그 커넥터: 35-핀, 버전: 금속
6커넥터 할당:
7접점 핀
8단면적 단위 mm²
9전도체 칼러링

Technical data

전기 연결 값

케이블 차폐 예

기계적 가치 및 환경

전도체 단면적 4 x 0.34mm² + 4 x 0.34mm² + 27 x 0.14mm²
전도체의 수량 35
동적 굴곡 반경 ≥ 15 x 케이블 직경
보관 온도 -40 ... 80 °C
케이블 타입 직선형
케이블 직경 10.4 mm
케이블 길이 15 m
드래그 체인 적합성 NO
케이블 주변 온도(동적) -10 ... 70 °C
케이블 주변 온도(정적) -40 ... 80 °C
인터락
플랜지 플러그 커넥터/플러그 커넥터 베이오넷
재질
외피 PUR
연결부 1
연결 유형 플랜지 플러그 커넥터
연결 유형 암플러그
플러그 커넥터 명칭 UT00
케이블 출구 직선형
핀의 수량 35
보호 등급 IP67 (삽입된 상태에서)
플러그 로크 베이오넷
연결부 2
연결 유형 플러그 커넥터
연결 유형 수플러그
플러그 커넥터 명칭 UT06
케이블 출구 직선형
핀의 수량 35
보호 등급 IP67 (삽입된 상태에서)
플러그 로크 베이오넷

Downloads

Ordering data

Ordernumber 092657
Item designation 35POL/15M/METALLAUSFUEHRUNG
Gross weight 3,302kg
Customs tariff number 85389099990
ECLASS 27-06-03-04 Appliance cord (data cable)
