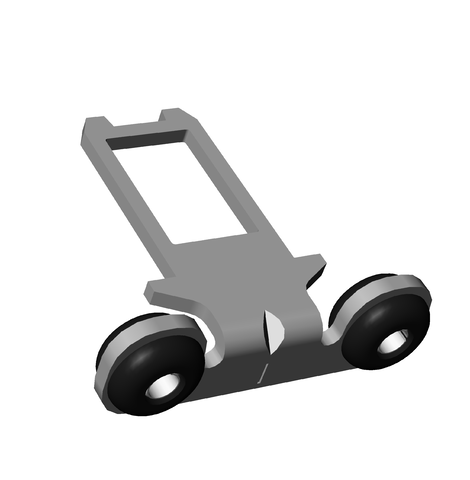

BETAETIGER-S-WQT-LN (Order no. 095741)

액추에이터 S, 곡형, 삽입 깔대기에 사용하는 안전 스위치 SGA/SGP/STA/STP/STM용

  • 2개의 안전 스크루 포함됨
  • 고무제 부싱 장착 액추에이터
BETAETIGER-S-WQT-LN (Order no. 095741)

Description

주의 사항

S-.- SN 액추에이터를 삽입 깔대기와 연결하여 사용해서는 안 됩니다. S-...-LN 액추에이터를 삽입 깔대기용으로 사용해야 합니다.

곡형 액추에이터

최대 1000N의 장력에 적합.

스테인리스 스틸제 스크루

포함된 이 안전 스크루를 일반적인 공구를 사용하여 삽입할 수 있지만, 다시 제거할 수는 없습니다.

치수도
치수도

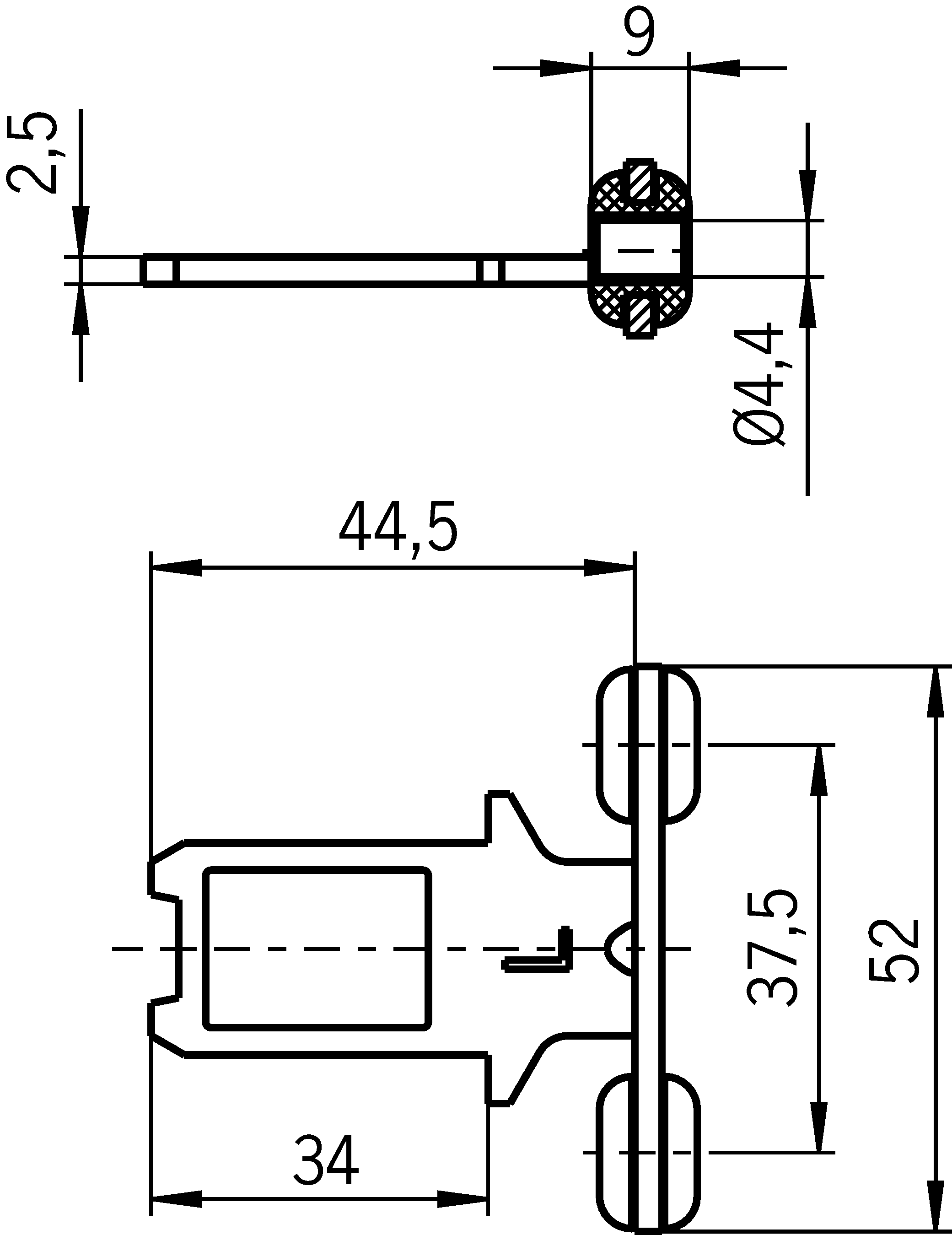

치수 도면

치수 도면

Technical data

승인

DGUV_SGA_ET 22058_ET 22059

기계적 가치 및 환경

보관 온도 -25 ... 70 °C
오버트래블 max. 5 mm
도어 반경 min. 300 mm
재질
스크루 스테인리스 스틸
액추에이터 스테인리스 스틸
고무제 부싱 NBR
잠금력 Fmax max. 1000 N 액추에이터에 의해 감소된 잠금력

기타

삽입 깔대기의 유용성 예

Downloads

Ordering data

Ordernumber 095741
Item designation BETAETIGER-S-WQT-LN
Gross weight 0,028kg
Customs tariff number 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
