예를 들어, 인에이블링 스위치에 연결하기 위한 플러그 커넥터 RC17
Description
수플러그 RC17
예컨대 인에이블링 스위치에 연결하기 위해.

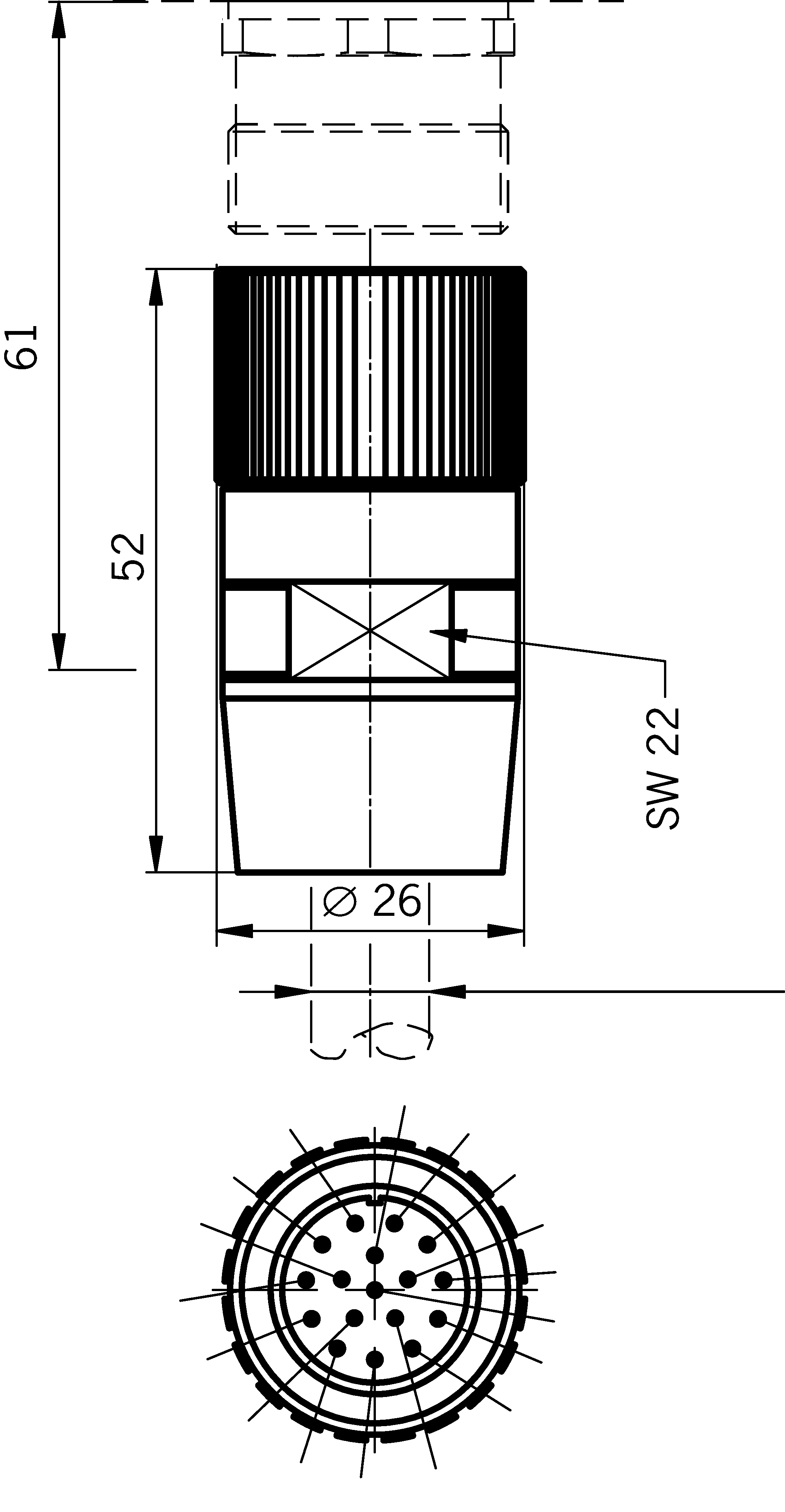

치수 도면
Technical data
전기 연결 값
| 연결 단면도 | 0.14 ... 0.56 mm² |
| 정격 전압 | 150 V |
| 정격 전류 I | 8000 mA (25°C에서 접점에 의해) |
| 화면 연결 | 하우징 연결부를 통해 |
기계적 가치 및 환경
| 연결 유형 | |
| 밀폐됨 | 크림프 접점 |
| 플러그 커넥터 명칭 | RC17 |
| 보관 온도 | -25 ... 125 °C |
| 케이블 출구 | 직선형 |
| 케이블 직경 | max. 10 mm |
| 핀의 수량 | 17 |
| 보호 등급 | IP67 |
| 플러그 로크 | 스크루 연결부 |
| 주변 온도 | -20 ... 125 °C |
| 재질 | |
| 플러그 하우징 | 금속 |
