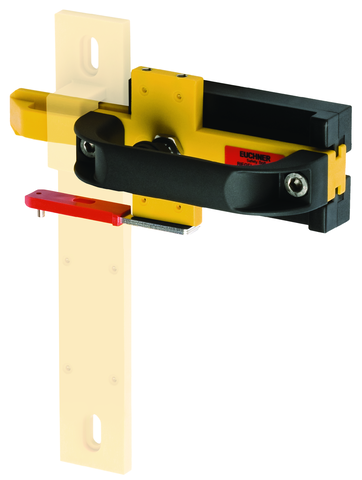

RIEGEL NZ-GFK (Order no. 096617)

볼트, 안전 스위치 NZ.VZ용

  • 볼트, 안전 스위치 NZ.VZ용
  • 유리섬유 강화 플라스틱제 볼트
  • 좌측 또는 우측에 경첩으로 연결된 도어용
  • 약 7 mm의 도어 틈새에 적합
RIEGEL NZ-GFK (Order no. 096617)

Description

인도 품목

  • 볼트 부품

  • 액추에이터

별도로 주문해야 함:

  • 스위치 브래킷

  • 안전 스위치

도어 타입 및 도어 경첩

경첩형 및 슬라이딩 도어에 적합, 좌측 및 우측에서 경첩으로 연결된 도어에 적합, 도어 스톱을 장착한 경우 도어를 내측으로 열 수 없습니다.

잠금 바 내장

내장된 잠금 바를 이용하여, 예를 들어 자물쇠를 사용하여 볼트를 열린 위치에서 잠글 수 있습니다. 이를 통해 작업자가 위험 구역 내에 의도치 않게 갇히는 것을 방지할 수 있습니다.

치수도
치수도

치수 도면

치수 도면
1좌측에 경첩으로 연결된 도어의 경우, 액추에이터를 이 면에 장착해야 하며 스위치 및 볼트에 대한 접근 방향 변경됨.
2안전 스위치 NZ... 접근 방향 A
3도어의 틈새
4도어 반경
5우측에 경첩이 부착된 도어
6안전 가드 프레임(40x40)

Technical data

기계적 가치 및 환경

접근 방향 A 또는 C
장착할 수 있는 안전 스위치의 수량 1
탈출 릴리스 없음
보관 온도 -25 ... 70 °C
재질
스위치 브래킷 플라스틱
기판 플라스틱
핸들 플라스틱
가이드 스트립 플라스틱

기타

디텐트 매카니즘 없음

Downloads

Single Documents

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Other Documents

Ordering data

Ordernumber 096617
Item designation RIEGEL NZ-GFK
Gross weight 0,308kg
Customs tariff number 39269097900
