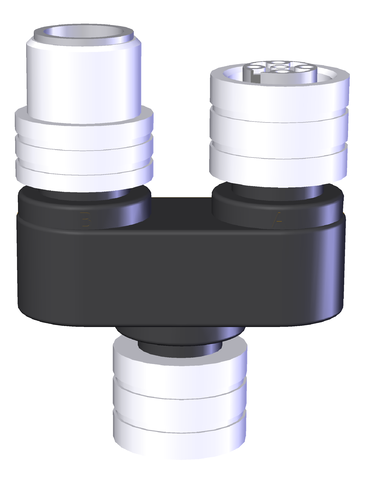

AC-YD-SBB-097627 (Order no. 097627)

Y-분배기 M12, IO-Link 평가 없음

  • IO-Link 평가가 없는 스위치 체인에서 AR/BR 안전 스위치의 직렬 연결에 사용
  • Y-분배기 M12, 5-핀 2개, 8-핀 1개
  • 직선형 플러그 커넥터
AC-YD-SBB-097627 (Order no. 097627)

Description

치수도
치수도
배선도
배선도

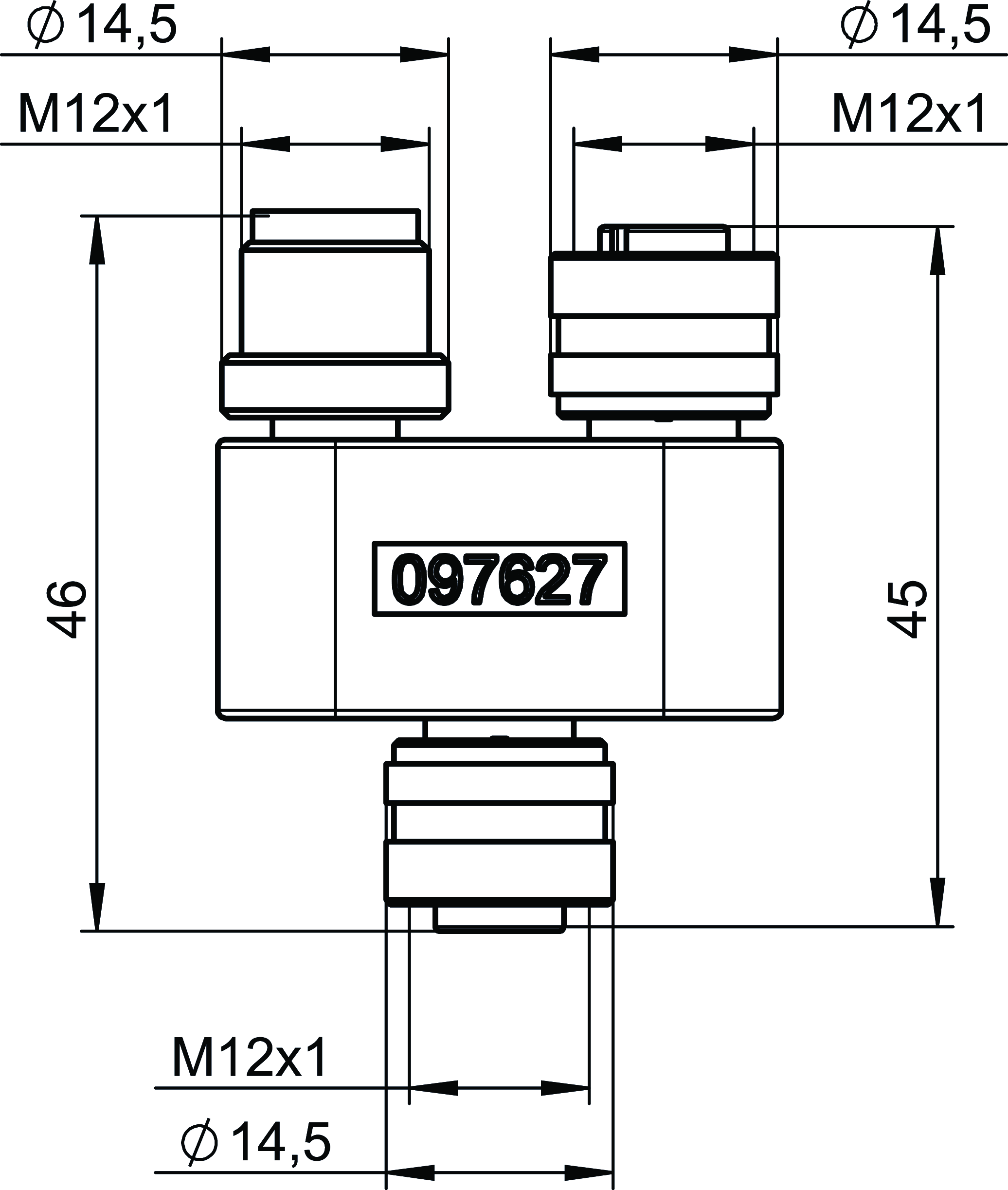

치수 도면

치수 도면

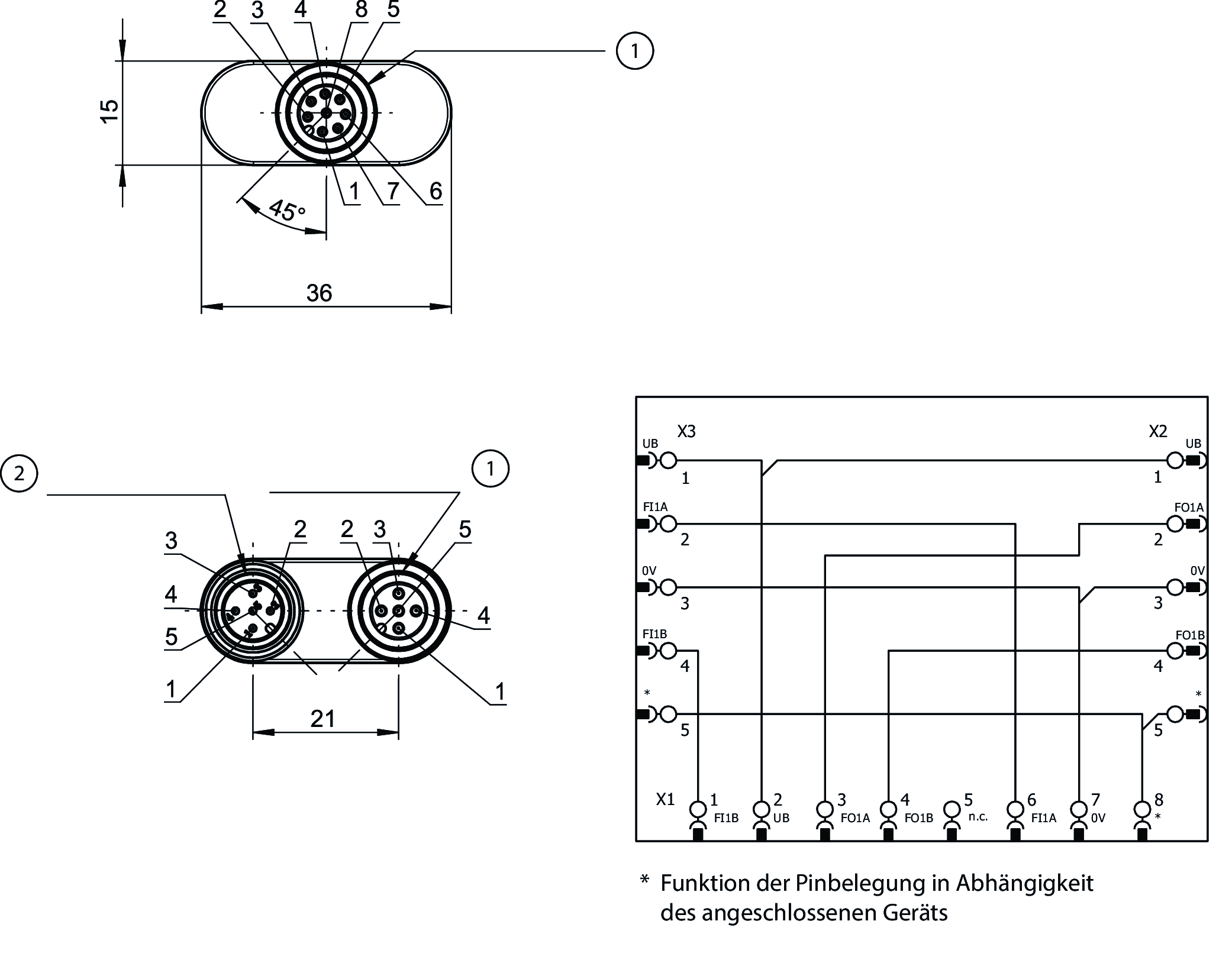

연결 예시

연결 예시
*연결된 장치에 따른 핀 할당의 기능
1암플러그
2수플러그

Technical data

전기 연결 값

정격 절연 전압 Ui 300 V
정격 전압 30 V
정격 임펄스 전압 Uimp 0.8 kV
접촉 저항 ≤5 mΩ
공칭 전류
40°C에서 2 A(8-PIN); 4 A(5-PIN)
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

타입 사양 DIN EN 61076-2-101
보관 온도 -25 ... 80 °C
보호 등급 IP65/IP67 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
삽입 주기 100
주변 온도 -25 ... 80 °C
재질
접점 캐리어 플러그 TPU, 자소성
접점 CuZn, 니켈 및 금 도금
플러그 로크 CuZn, 니켈 도금
플러그 하우징 TPU, 자소성
접점 캐리어 커플링 TPU GF, 자소성
연결부 3
연결 유형 플러그 커넥터 M12
연결 유형 암플러그
케이블 출구 직선형
핀의 수량 5
플러그 로크 스크루 단자
연결부 1
연결 유형 플러그 커넥터 M12
연결 유형 암플러그
핀의 수량 8
플러그 로크 스크루 단자
연결부 2
연결 유형 플러그 커넥터 M12
연결 유형 수플러그
케이블 출구 직선형
핀의 수량 5
플러그 로크 스크루 단자

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 097627
Item designation AC-YD-SBB-097627
Gross weight 0,033kg
Global Trade Item Number (GTIN) 4047048005457
Customs tariff number 85389099990
