AC-SP-A0-SJ-097645 (Order no. 097645)

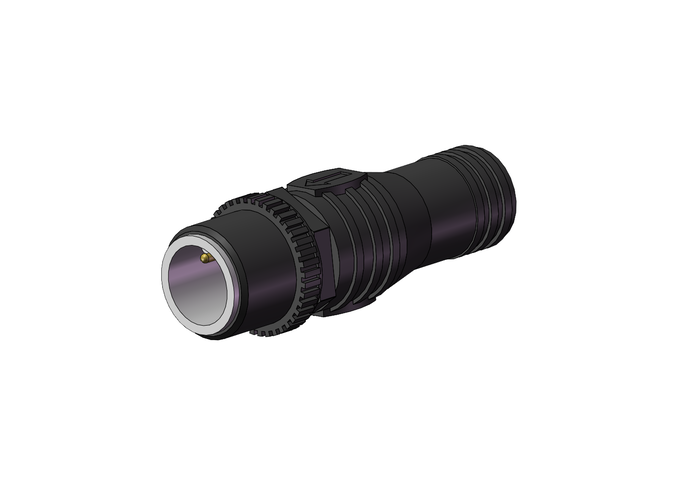

스트래핑 플러그 M12

  • 스트래핑 플러그
  • M12 수플러그, 4-핀
AC-SP-A0-SJ-097645 (Order no. 097645)

Description

중요:

Y-분배기가 장착된 AR/BR 스위치 체인 상의 스위치 체인은 스트래핑 플러그를 사용하여 종단해야 합니다.

스트래핑 플러그를 스위치 체인 내부의 첫번째 스위치에 연결해야 합니다.

스위치 체인의 길이는 최대 200m가 허용되지만, 이때 케이블 저항(AR/BR 장치의 매뉴얼 참조)으로 인한 전압 강하를 고려해야 합니다.

치수도
치수도
Y-분배기가 있는 스위치 체인
Y-분배기가 있는 스위치 체인

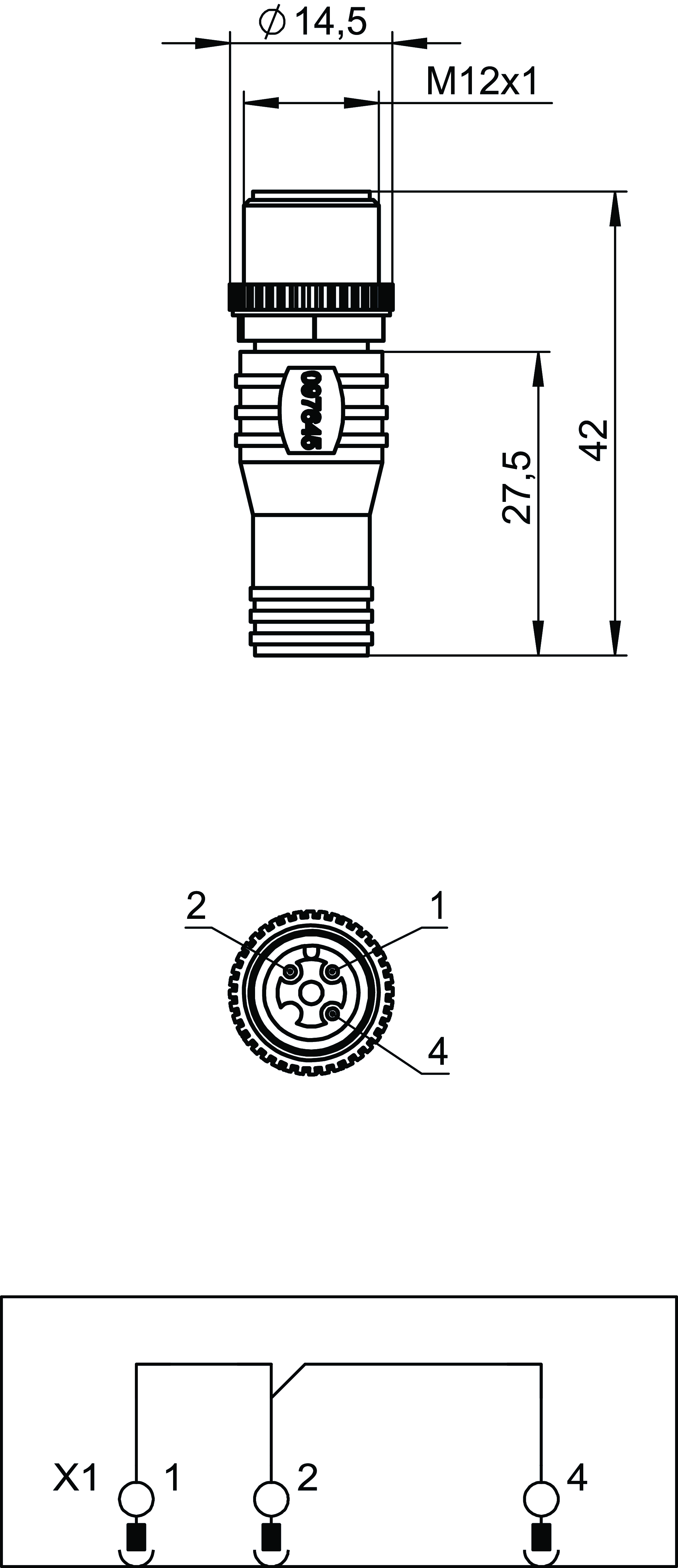

치수 도면

치수 도면

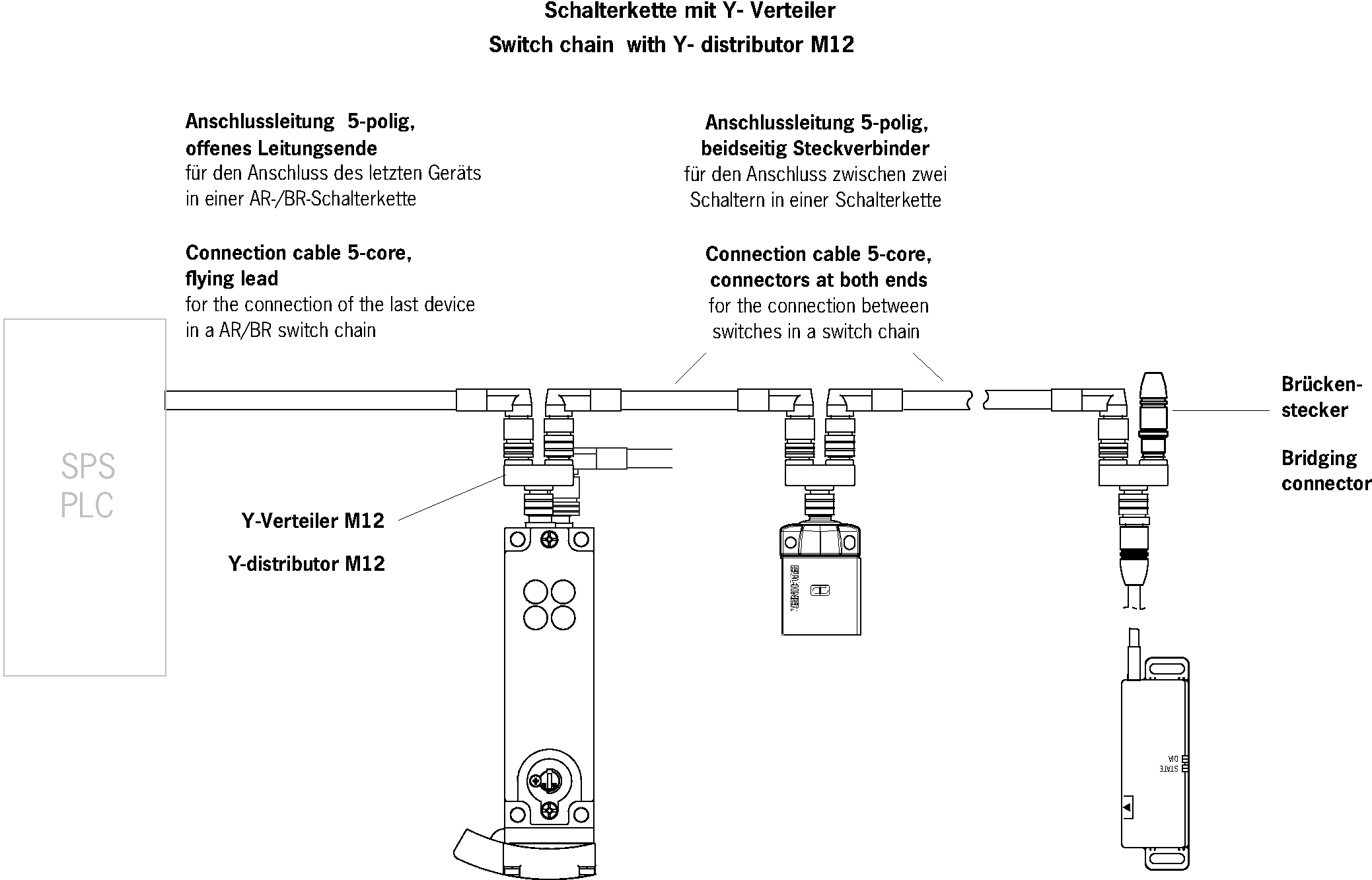

연결 예시

연결 예시

Technical data

전기 연결 값

정격 절연 전압 Ui 300 V
정격 전압 60 V
정격 임펄스 전압 Uimp 1.5 kV
접촉 저항 ≤5 mΩ
공칭 전류
40°C에서 4 A
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

연결 유형 플러그 커넥터 M12
연결 유형 수플러그
타입 사양 DIN EN 61076-2-101
보관 온도 -25 ... 80 °C
케이블 출구 직선형
핀의 수량 3 (5-핀 암플러그와 호환되는 연결부)
보호 등급 IP65/IP67 (짝을 이루는 관련 구성품을 사용하여, 단단히 조인 상태에서만)
플러그 로크 스크루 단자
삽입 주기 100
주변 온도 -25 ... 80 °C
재질
플러그 로크 CuZn, 니켈 도금
플러그 하우징 TPU, 자소성
접점 캐리어 TPU, 자소성
접점 CuZn, 니켈 및 금 도금

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 097645
Item designation AC-SP-A0-SJ-097645
Gross weight 0,014kg
Global Trade Item Number (GTIN) 4047048005464
Customs tariff number 85389099990
