BTC-NZVZ-S-TH-01-F (Order no. 104399)

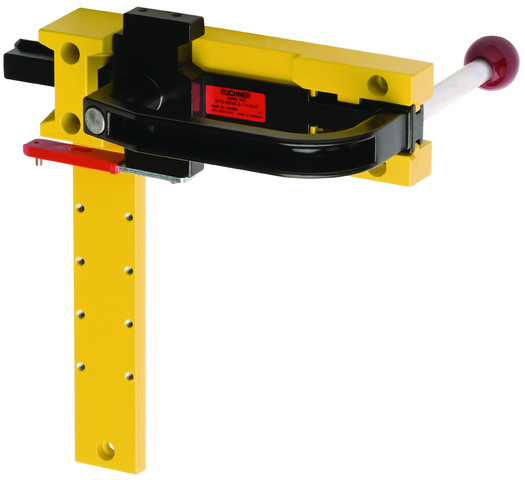

탈출 릴리스 장착 볼트, 안전 스위치 NZ.VZ 및 NZ.VZ.VS용

  • 볼트, 안전 스위치 NZ.VZ 및 NZ.VZ.VS용
  • 알루미늄 다이캐스팅 볼트
  • 좌측 또는 우측에 경첩으로 연결된 도어용
  • 핸드 레버가 있는 볼트
  • 열린 위치에 있는 디텐트 노브
  • 약 15 mm의 도어 틈새에 적합
BTC-NZVZ-S-TH-01-F (Order no. 104399)

Description

인도 품목

  • 볼트 부품

  • 액추에이터

별도로 주문해야 함:

  • 안전 스위치

열린 위치에서 걸림

열린 위치에 있는 래칭은 작업자가 내부에서 기계에 갇히는 것를 방지하기 위한 것입니다.볼드 슬라이더는 디텐트 위치에서 걸려 있습니다. 디텐트 노브를 위로 당겨 잠금 해제.

탈출 릴리스

탈출 릴리스 기능이 있는 볼트는 볼트가 가드 내부에서 열리도록 하는 탈출 레버라는 특징을 가지고 있습니다.

도어 타입 및 도어 경첩

경첩형 및 슬라이딩 도어에 적합, 좌측 및 우측에서 경첩으로 연결된 도어에 적합, 도어 스톱을 장착한 경우 도어를 내측으로 열 수 없습니다.

잠금 바 내장

내장된 잠금 바를 이용하여, 예를 들어 자물쇠를 사용하여 볼트를 열린 위치에서 잠글 수 있습니다. 이를 통해 작업자가 위험 구역 내에 의도치 않게 갇히는 것을 방지할 수 있습니다.

치수도
치수도

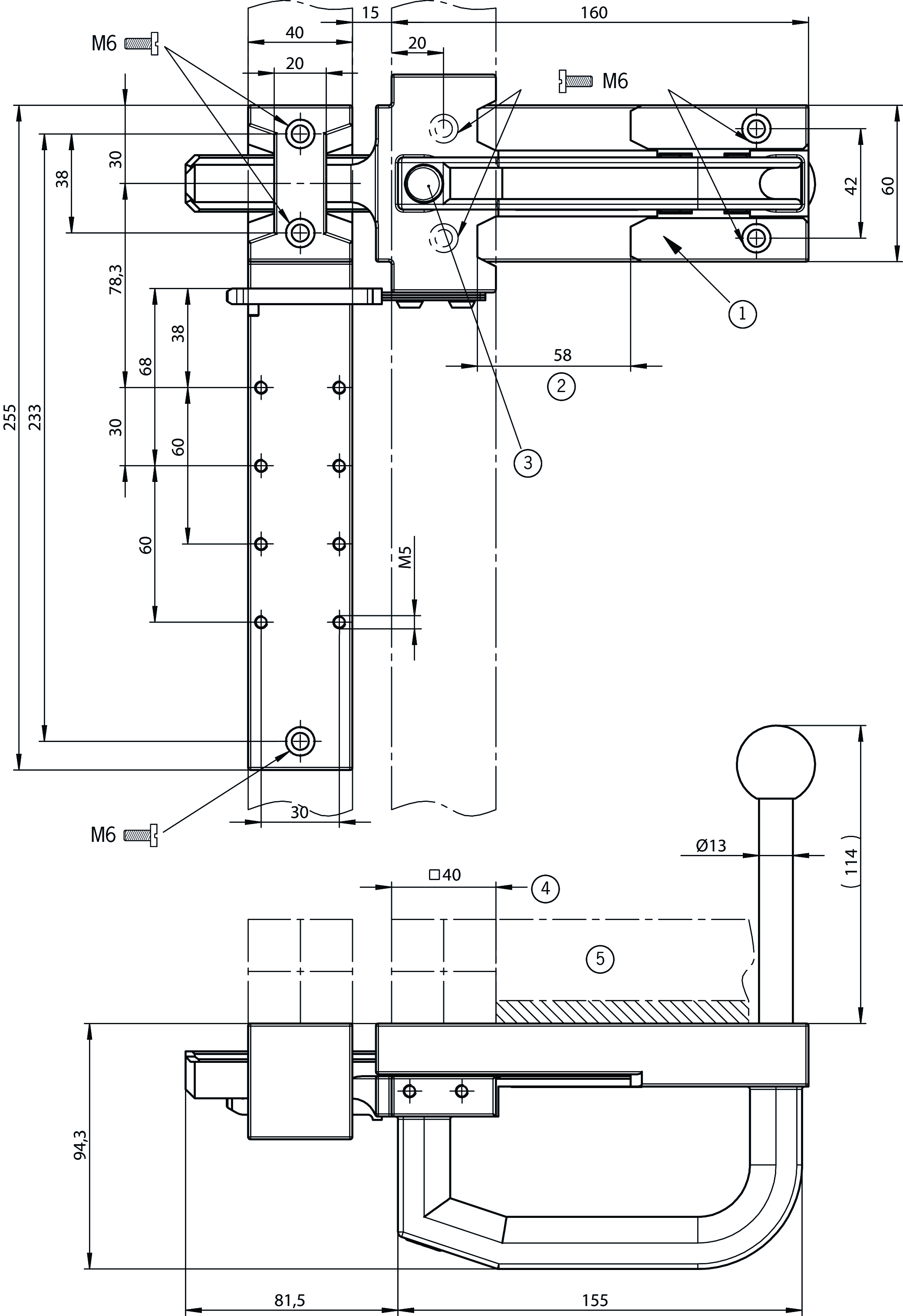

치수 도면

치수 도면
1참고: 볼트는 대칭형 디자인이기 때문에 우측 및 좌측에 경첩으로 연결된 도어에 사용할 수 있습니다.
2의도치 않게 닫히는 것을 방지하기 위해 볼트가 열린 위치에서 걸립니다. 노브를 눌러 잠금 해제.
3개방
4안전 가드 프레임(40x40)
5우측에 경첩이 부착된 도어
