암플러그 RC17
Description

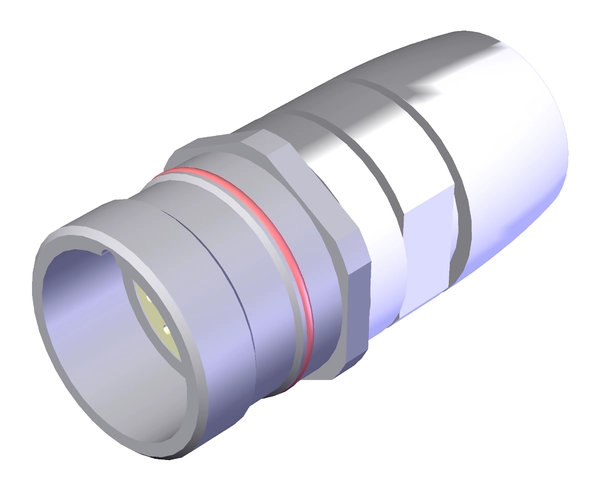

암플러그 RC17
휴대용 인에이블링 스위치용 암커넥터

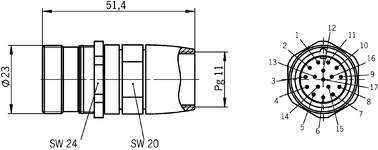

치수 도면
Technical data
전기 연결 값
| 연결 단면도 | 0.14 ... 0.56 mm² |
| 정격 전압 | 150 V |
| 정격 전류 I | 8000 mA (25°C에서 접점에 의해) |
| 화면 연결 | 하우징 연결부를 통해 |
기계적 가치 및 환경
| 연결 유형 | |
| 밀폐됨 | 크림프 접점 |
| 연결 유형 | 암플러그 |
| 플러그 커넥터 명칭 | RC17 |
| 보관 온도 | -25 ... 125 °C |
| 케이블 출구 | 직선형 |
| 케이블 직경 | max. 10 mm (추가 케이블 글랜드 PG11을 사용하여 클램핑) |
| 핀의 수량 | 17 |
| 보호 등급 | IP67 |
| 플러그 로크 | 스크루 연결부 |
| 주변 온도 | -20 ... 125 °C |
| 재질 | |
| 플러그 로크 | CuZn 또는 GD-Zn |
| 플러그 하우징 | 금속 |
Downloads
Single Documents
적합성 선언
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC20001578
Version
Language
Size
0,2 MB
지침
Safety information
Doc. no.
Version
Language
Size
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
Other Documents
영업 문서
Commandes d’Assentiment ZS
Doc. no.
Version
Language
Size
Commandes d’Assentiment ZS
Doc. no.
097367
Version
09-02/21
Language
Size
10,2 MB
Enabling switches ZS
Doc. no.
Version
Language
Size
Enabling switches ZS
Doc. no.
095690
Version
09-02/21
Language
Size
10,1 MB
Zustimmtaster ZS
Doc. no.
Version
Language
Size
Zustimmtaster ZS
Doc. no.
095689
Version
09-02/21
Language
Size
10,2 MB
Ordering data
| Ordernumber | 106349 |
| Item designation | STECKVERBINDER 17POL RC-17S1N8A7200 |
| Gross weight | 0,077kg |
| Customs tariff number | 85389099990 |
