17POL CONINVERS/ZSM BAUSATZ (Order no. 106360)

수플랜지 커넥터 RC17

17POL CONINVERS/ZSM BAUSATZ (Order no. 106360)

Description

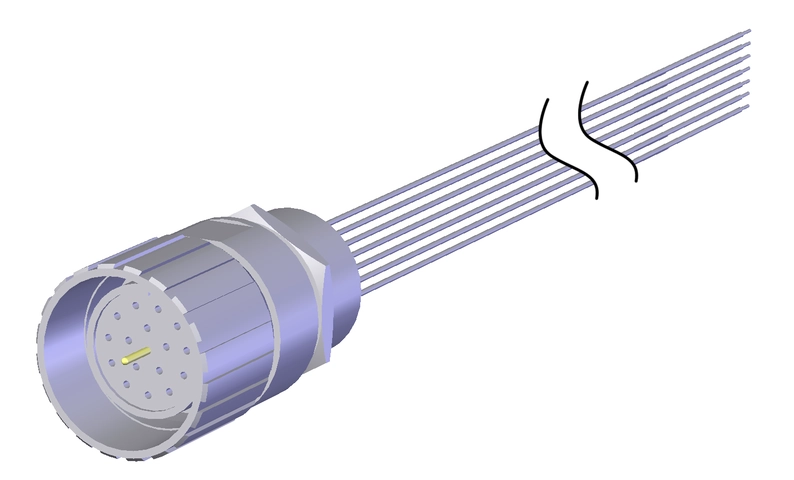

수플랜지 커넥터 RC17

예컨대 사전에 조립된 인에이블링 스위치에 연결하기 위해.

치수도
치수도

치수 도면

치수 도면

Technical data

전기 연결 값

연결 단면도 0.14 mm²
정격 전압 150 V
정격 전류 I 8000 mA (25°C에서 접점에 의해)
화면 연결 하우징 연결부를 통해

기계적 가치 및 환경

전도체 단면적 0.14mm²
전도체의 수량 23
플러그 커넥터 명칭 RC17
동적 굴곡 반경 10 x 케이블 직경
정적 굴곡 반경 10 x 케이블 직경
보관 온도 -40 ... 105 °C
케이블 타입 직선형
케이블 길이 0.18 m
드래그 체인 적합성 NO
케이블 주변 온도(동적) -20 ... 105 °C
케이블 주변 온도(정적) -40 ... 105 °C
재질
외피 사용할 수 없음
연결부 2
전도체 종단부 플렉시블 와이어, 주석 도금
연결 유형 플라잉 리드
연결 유형 플라잉 리드
케이블 출구 직선형
핀의 수량 17
플러그 로크 사용할 수 없음
연결부 1
연결 유형 플러그 커넥터
연결 유형 수플러그
케이블 출구 직선형
핀의 수량 17
보호 등급 IP67 (삽입되고 잠긴 상태에서)
플러그 로크 스크루 연결부
재질
플러그 하우징 금속
플러그 로크 CuZn 또는 GD-Zn

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 106360
Item designation 17POL CONINVERS/ZSM BAUSATZ
Gross weight 0,075kg
Customs tariff number 85389099990
